«RS-8» (рис. 249) — коротковолновая радиостанция для скоростной передачи на волнах CW (азбукой Морзе) и приема в диапазоне СW и АМ на частотах 2–20 МГц. Радиостанция содержит миниатюрные компоненты и транзисторы; комплектуется ручным и автоматическим ключами Морзе; способна к «взрывным передачам» (передаче сигналов с предварительным сжатием их во времени).

Все блоки и элементы радиостанции размещены в небольшом стандартном портативном кейсе и включают: 4-диапазонный приемопередатчик (радиопередатчик и супергетеродинный радиоприемник в общем корпусе).

Электропитание радиостанции может осуществляться от сети переменного тока 90–240 В или от 10–17 В постоянного тока (от генератора автомобильной сети или 12-вольтового аккумулятора).

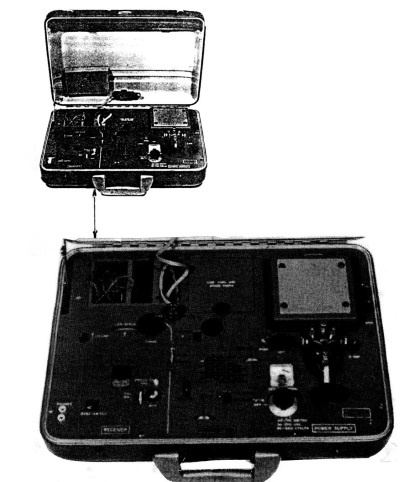

Рис. 248. Радиостанция RS–6 в кейсе «Halliburton»

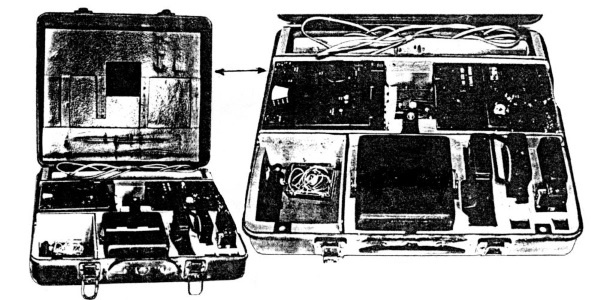

Рис. 249. Коротковолновая радиостанция «RS–8» для скоростной передачи

«SRR-4» (рис. 250) — так называемый приемник слежения — автономное компактное и легкое переносное устройство (помещающееся в портфеле), которое работает от внутренней 12-вольтовой батареи или от сети переменного тока (110 / 220В). Два выхода (гнезда) позволяют синхронное применение наушников и записывающей аппаратуры.

Приемник слежения SRR-4 разработан для приема амплитудно-модулированных (АМ), модулированных по частоте (FM) и незатухающих (CW) сигналов в частотном диапазоне от 50 до 200 МГц предназначен для общей связи и при наблюдении за фигурантом. При этом контроль за ним может вестись из передвигающегося автомобиля. Приемник может подключаться к прикуривателю автомобиля.

«Transmitter, Веасоп; Concealment Case» — радиомаяк — транзисторное электронное устройство, передающее непрерывный сигнал на определенной частоте.

Маяк может прятаться в любом подходящем для маскировки предмете: портфеле, сумке, прикладе винтовки, чемодане или как, например, на рисунке 251 — под обивкой верхней крышки футляра стандартной для данной страны переносной пишущей машинки фирмы «Royal». Работает маяк от шестидесяти параллельно соединенных 3-вольтовых батареек, обеспечивающих длительную работу прибора. Устройство устанавливается в безлюдной местности. Сигнал может быть принят стандартной приемной аппаратурой. Данный сигнал может быть предназначен для самолета, который по нему определяет участок местности, куда следует осуществить заброску агента. По нему также может ориентироваться уже высаженный агент, оснащенный соответствующей приемной аппаратурой.

Дальность распространения сигнала радиомаяка в режиме «земля — воздух» — около 5 миль, «земля — земля» — от 100 ярдов до полумили, в зависимости от рельефа местности и (или) настройки маяка. В любом случае агенту нужно помнить, что дальность распространения сигнала не должна быть чрезмерно большой (во избежание перехвата сигнала радиомаяка приемниками противника).

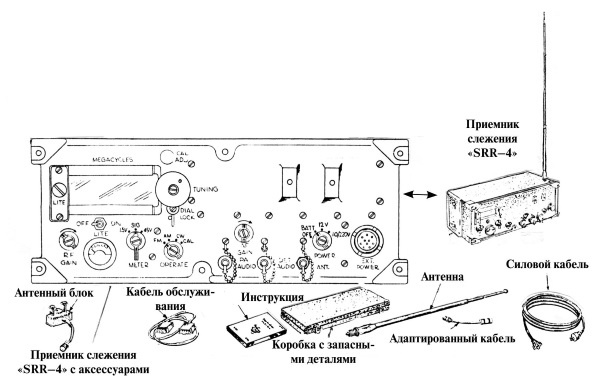

Рис. 250. Приемник слежения «SRR–4»

Рис. 251. Радиомаяк «Transmitter, Beacon; Concealment Case»

«Т-1151v / USG Straight Stitch Peat Moss» (рис. 252), или «собачий передатчик», — это уличный передатчик-радиомаяк (с тремя никель-кадмиевыми батарейками), замаскированный под экскременты собаки среднего размера (или другого животного, имеющего аналогичные габариты). Такой камуфляж устройства уменьшает вероятность обращения на него внимания со стороны противника.

Устройство подбрасывается агентом на участок, интересующий воздушную разведку, с целью дальнейшего наблюдения за этим местом или для радионаведения при возможном воздушном налете.

Этот радиомаяк-целеуказатель подает непрерывный сигнал, который может быть принят приемником самолета с расстояния в несколько миль. Если обстоятельства позволяют, то после окончания операции радиомаяк забирают.

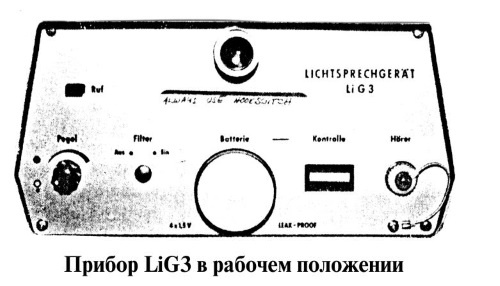

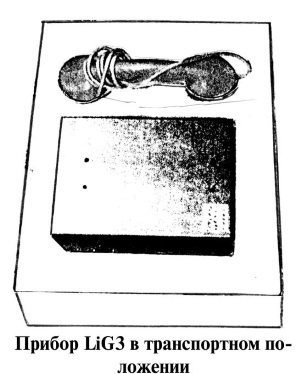

«Communications Device, lnfrared; Моде1 LiG3» (рис. 253) — инфракрасный приемопередатчик LiG3 (комбинация инфракрасного передатчика и приемника), передает и принимает голосовой сигнал на расстояние до 3 километров по невидимому глазом инфракрасному лучу. Прибор работает от электрической батареи, для голосовой связи имеет обычную телефонную трубку.

Для двусторонней связи требуются соответственно два аппарата LiG3. Надежная связь требует прямой видимости (без преград) между двумя контактирующими пунктами. Инфракрасную связь можно успешно вести и днем и ночью; однако она будет значительно хуже при густом тумане или сильном дожде. С точки зрения конспирации к достоинствам LiG3 можно отнести его слабое излучение, очень трудное для обнаружения противником.

Если все-таки это изображение и будет обнаружено контрразведчиками, то им вклиниться в связь для прослушивания передачи будет нельзя, так как для этого придется на пути луча установить перехватывающее устройство, которое неизбежно ослабит мощность луча, а при падении мощности автоматически будет подан сигнал тревоги и произойдет мгновенное прекращение связи.

Конспирация радиосвязи

Аппаратуру для радиосвязи агент иногда доставляет с собой во время заброски, иногда снабжается ею на месте. Обычно она замаскирована в каких-то предметах, которые используются в данной стране: стандартные кейсы, портфели, сумки, чемоданы, радиоприемники, магнитофоны и т. п.

В зависимости от целей заброски агента, доставляющего радиопередатчик в страну, он либо сам пользуется этой аппаратурой, либо передает ее по назначению агенту — радисту или резиденту.

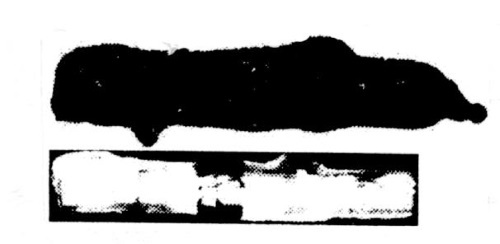

Рис. 252. Уличный радиомаяк «T–1151 v/USG Straight Stitch Peat Moss»

Рис. 253.
