В некоторых районах Земли установить надежную связь можно только в определенное время суток, так как в другое время существуют большие электрические помехи. Обычно короткие волны лучше проходят ночью. В любом случае агент-радист должен знать (заранее иметь с собой или составить на практике) таблицу прохождения радиоволн на каждое время суток.

Учитывая, что агенты работают по всему миру и в разных условиях, радиотехническим отделением отдела технического обеспечения ЦРУ для агентов разработан ряд специальных портативных переносных радиостанций (раций) и других радиотехнических средств, которые используются ими в различных обстоятельствах, в зависимости от оперативной обстановки. Часть этих радиотехнических средств будет представлена ниже.

«RS-1» (рис. 242) — портативная коротковолновая радиостанция. Ее модули размещены в отдельных водонепроницаемых контейнерах, что позволяет производить хранение радиостанции в различных климатических условиях в течение длительного периода времени.

Радиостанция работает в частотном диапазоне 3–24 МГц, посылая сигнал CW (азбукой Морзе) и получая сигналы CW и АМ (при голосовой связи).

Рация может работать от сети переменного тока или 12-вольтовой батареи автомобильного типа.

В ее комплект входят: передатчик RT-3; приемник RR-2; электробатарея АР-1 (или RP-2); генератор SSP-11.

«RS-1» предназначена для использования ее на местности со сложным рельефом. Эксплуатационный диапазон радиостанции зависит от используемой частоты, времени дня, сезона и атмосферных условий. При оптимальных эксплуатационных режимах диапазон связи достигает радиуса 3000 миль.

При отсутствии батарей или внешних источников электроэнергии ток для радиостанции можно получить при помощи проворачиваемого рукой генератора SSP-11, входящего в комплект.

«RS-6» (рис. 243) — портативная коротковолновая радиостанция, работающая в частотном диапазоне 3–15 МГц на расстояниях до 3000 миль.

Она состоит из четырех блоков, каждый из которых расположен в прочном черном водонепроницаемом металлическом корпусе.

В комплект входят: передатчик RT-6; приемник RR-6; электробатарея RP-6; фильтр RA-6; внешняя антенна.

Радиостанция работает в частотном диапазоне от 3–16 МГц; она может работать от сети переменного тока 70– 270 В или от 6-вольтового аккумулятора, или от входящего в комплект ручного генератора GN-58. В комплект также входят: 100 футов антенного провода; антенные изоляторы; зажимы для клемм батареи; соединительный кабель и запасная лампочка.

«Delco 5300» (рис. 244) — маленький легкий портативный приемопередатчик (радиопередатчик и радиоприемник в общем корпусе) типа AN / PRC-64, работающий в частотном диапазоне 3–8 МГц.

«Delco 5300» позволяет вести передачу на ключе Морзе или в голосовом режиме. При поломке или утере микрофона один из наушников может использоваться как микрофон.

Включение клавиши «Whisper» («Шепот») резко усиливает чувствительность микрофона, позволяя принимать вход голоса на уменьшенном уровне, вплоть до едва слышного шепота.

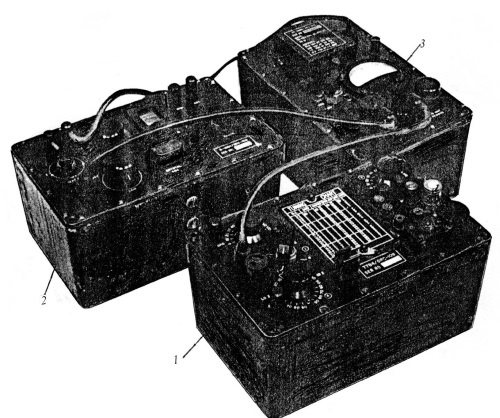

Рис. 242. Портативная коротковолновая радиостанция «RS–1» 1– передатчик RT–3; 2 — приемник RR–2; 3 — электробатарея RP–1

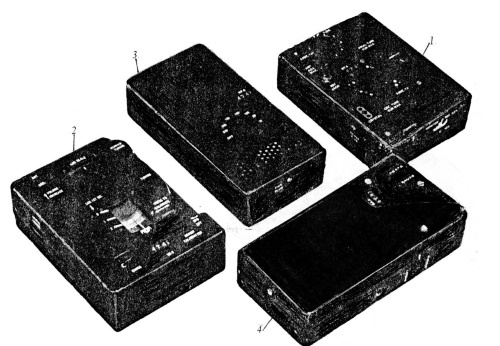

Рис. 243. Портативная коротковолновая радиостанция «RS–6» 1– передатчик RT–6; 2 — приемник RR — б; 3 — электробатарея RP–6 4 — фильтр RA— 6

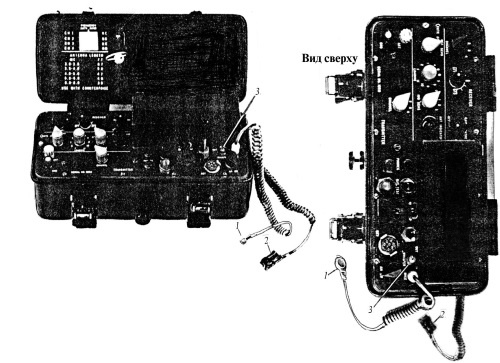

Рис. 244. Приемопередатчик «Delco 5300» 1– микрофон; 2– наушник; 3– клавиша «Whisper» («шепот»)

Корпус аппарата представляет собой водонепроницаемый контейнер, что позволяет свободно хранить радиостанцию под водой на глубине до трех футов.

«RR / D-11» (рис. 245) — транзисторный супергетеродинный приемник, смонтированный в прочном (отлитом под давлением) металлическом корпусе с неопреново-резиновой изоляцией, надежно защищающий радиостанцию от влаги. Несмотря на небольшой размер, приемник позволяет получать надежный сигнал на волне СW и при работе в голосовом режиме.

«Моdulаг; Solid State» (рис. 246) — модульная разборная радиостанция, состоящая из 13 отдельных маленьких модулей-блоков (что позволяет агенту в целях конспирации хранить радиостанцию в разных местах). Сборка-разборка этой радиостанции занимает пару минут.

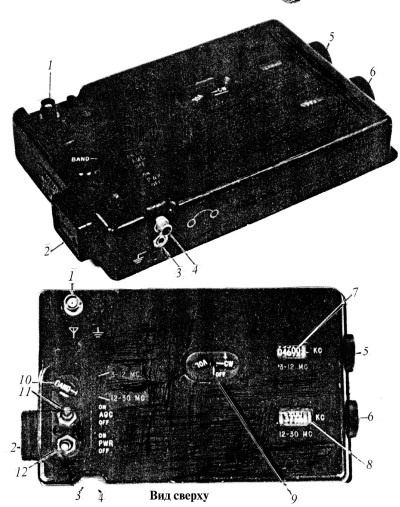

Рис. 245. Транзисторный супергетеродинный приемник «RR/D–11»: 1– гнездо внешней антенны; 2– гнездо подключения внешнего источника питания: 3– гнездо заземления; 4– гнездо подключения наушников; 5– ручка настройки частот в интервале 3–12 КG; 6– ручка настройки частот в интервале 12–30 КG; 7– цифровая шкала частот в интервале 3–12 KG; 8– цифровая шкала частот в интервале 12–30 КG; 9– переключатель «голос/радиосигнал»; 10– переключатель интервала частот 3–12 КG /12–30 КG 11– тумблер aдаптивного управления; 12– выключатель питания

Несмотря на относительно небольшие размеры (7х5х6), эта радиостанция позволяет поддерживать надежную связь на расстояниях 400–500 миль в частотном диапазоне 3–16 МГц. Радиостанция имеет встроенный ключ азбуки Морзе, микрофон для голосовой связи и комплектуется наушниками для приема радиосообщений.

«Burst Transmission Device, AN / GRA-71» (рис. 247) комплексное передающее устройство, которое позволяет осуществлять «взрывную», или импульсную передачу радиосигналов, то есть с предварительным «сжатием» их во времени.

Представленное ниже устройство входит в состав передатчика AN / GRA-71 (поз. 1), и помимо последнего состоит еще из 4-х частей:

1) автоматический шифратор записи на магнитную ленту МХ-4496 / GRA-71 (поз. 2);

2) высокоскоростное импульсное передающее устройство МХ-4498 / GRA-71 (поз. 3);

3) кассеты (две штуки) с магнитной лентой МА-9 / GRA-71 (поз. 4);

4) ручной шифратор записи на магнитную ленту МХ-4495 / GRA-71 (поз. 5). В основу работы устройства положен электромеханический генератор азбуки Морзе, который позволяет агенту производить запись сообщений (сигналами азбуки Морзе) на магнитную ленту. Кодирующее устройство способно преобразовывать записанные на магнитную ленту сигналы азбуки Морзе в эквивалентные электрические сигналы, а высокоскоростное импульсное передающее устройство с помощью электроники «спрессовывает» закодированное сообщение и «выстреливает» его в эфир в заданный промежуток времени. Такое сокращение времени передачи существенно уменьшает опасность пеленгации (определения местоположения) передатчика и усложняет расшифровку сообщения противником.
