Передающее устройство и шифраторы снабжены 6-вольтовыми батарейками; кроме того, первое снабжено пружинно-моторным генератором, взводящимся вращением рукояти: раскручивающаяся затем пружина приводит в действие мини-генератор, который вырабатывает ток (что позволяет работать устройству при отсутствии батарейки).

При необходимости питание (через специальный адаптер) может быть получено от электрической батареи, входящей в состав передатчика AN / GRA-71.

Для записи сообщения кассету МА-9 / GRA-714 с магнитной лентой устанавливают на автоматический шифратор МХ-4496 / GRA-71, и, используя азбуку Морзе, производят запись на ленте. Следует заметить, что работа на ключе автоматического шифратора несколько отличается от привычной работы радиста. Так, если при передаче обычной азбукой Морзе используется простой телеграфный ключ, где разница между точкой и тире заключается в длительности сигнала (время звучания знака «тире» в три раза дольше, чем «точки») и определяется передающим агентом-радистом на слух, то в МХ-4496 / GRA-71 подача сигнала на записывающую магнитную головку шифратора может осуществляться при помощи трех отдельных ключей Морзе, что позволяет работать с азбукой Морзе и агенту, не являющемуся профессиональным радистом. Ключ Морзе здесь состоит из трех отдельных простейших ключей, которые представляют собой три кнопки, помеченные знаками «», «s» и «—», соответственно «точка», «пробел» (space) и «тире», и независимо от времени удержания кнопки-ключа в нажатом положении (при передержке или недодержке) на магнитную ленту будет подаваться сигнал именно той длительности, которая соответствует требуемому знаку.

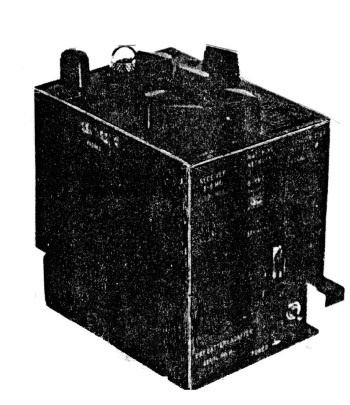

Рис. 246. Модульная разборная радиостанция «Modular; Solid State»

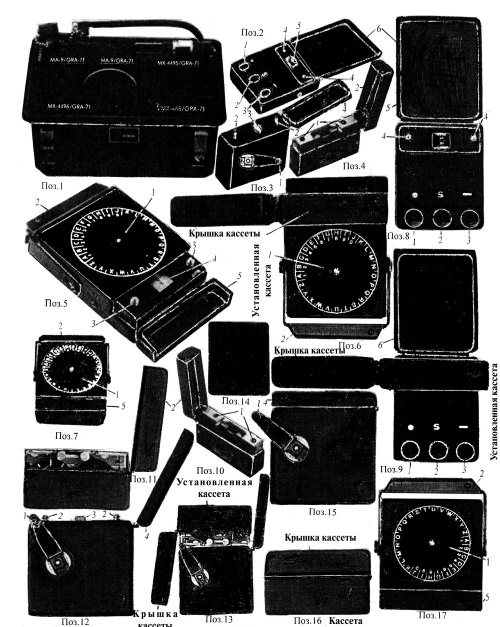

Рис. 247. «Взрывное» комплексное передающее устройство «АN/GRA-71»: поз.1 — передатчик AN/GRA–71; поз.2, поз.8 — автоматический шифратор записи на магнитную ленту; поз.3, поз.12, поз.14–15 — импульсное передающее устройство; поз 4, поз.10–11, поз.16 — Кассета с магнитной лентой; поз.5 поз.7 поз. 17 — ручной шифратор; поз.6 — Ручной шифратор с установленной на нем кассетой с магнитной лентой; по.9, поз.13– автоматический шифратор с установленной на нем кассетой с магнитной лентой

При работе на ключе (ключах) шифратор одновременно с записью сигнала на ленту выполняет автоматическое его кодирование по установленной в кодировочной системе постоянной программе. При желании запись может быть произведена и в обычном режиме, а закодирована уже на ручном шифраторе МХ-4495 / GRA-71 при помощи специального кодировочного диска.

По сравнению с ручной, автоматическая шифровка позволяет значительно ускорить процесс кодирования. К недостаткам ее относится то, что она не может использоваться постоянно, так как автошифратор запрограммирован только на один определенный код, который был установлен в техническом отделе Центра, и самостоятельному перепрограммированию его агентом не подлежит. В связи с этим длительное (частое) использование одного и того же кода, даже несмотря на плотность сжатия сигнала и соответственно кратковременность передач, может позволить противнику, сумевшему организовать постоянный перехват радиограмм, набрать достаточное количество материала для расшифровки сообщений. Поэтому при частых радиосеансах агент время от времени меняет код.

Для ручной кодировки записи служит шифратор МХ-4495 / GRA-71, где при помощи кодировочного диска, находящегося на лицевой поверхности устройства, сигналы агентом могут периодически шифроваться по разным алгоритмам, о которых принимающая сторона заведомо осведомлена.

Для передачи закодированного на магнитной ленте сообщения в эфир кассету устанавливают на высокоскоростном импульсном («взрывном») передающем устройстве МХ-4498 / GRA-71, соединенным через гнездо адаптера с передатчиком AN / GRA-71. Устройство считывает и «сжимает» закодированное на кассете сообщение, затем выбрасывает его (через передатчик) в эфир в виде короткого импульса (время длительности которого предварительно было установлено на шифраторе). Принимающая же сторона с помощью соответствующего дешифратора (декодера) получает сообщение уже в виде обычной азбуки Морзе.

Оба шифратора и передающее устройство имеют специальные штырьковые фиксаторы кассет, а кассеты — соответствующие гнезда для них; такое крепление обеспечивает надежное и плотное прилегание кассет к указанным устройствам.

Все модули устройства размещены в прочном влагонепроницаемом черном металлическом корпусе.

Высокоскоростное импульсное передающее устройство МХ-4498 / GRA-71 может также использоваться совместно с радиостанциями типа AN / GRC-109, AN / PRC-64, RS-8 и некоторыми другими, рассчитанными на работу с ним (например, с английским высокочастотным передатчиком А-16HF).

Позиции 2–17 представляют (в различных ракурсах и масштабах) эти устройства. Автоматический шифратор записи на магнитную ленту МХ-4496 / GRA-71 — поз. 2 (общий вид), поз. 8 (вид сверху), поз. 14 (вид сверху при закрытой крышке): 1-ключ знака «» («точка»); 2 — ключ знака «s» («пробел»); 3 — ключ знака «—» («тире»); 4 — штырьковые фиксаторы кассеты; 5 — магнитная головка записи сигналов азбуки Морзе на кассету; 6 — крышка шифратора.

Высокоскоростное импульсное передающее устройство МХ-4498 / GRA-71 — поз. 3 (общий вид), поз. 12 (вид сбоку), поз. 15 (вид сбоку при закрытой крышке): 1 — взводная рукоятка пружины генератора; 2 — штырьковые фиксаторы кассеты; 3 — магнитная головка считывания записи и ее передачи; 4 — крышка.

Кассета с магнитной лентой МА-9 / GRA-71 (две шт.) — поз. 4 и поз. 10 (общий вид), поз. 11 (вид сбоку), поз. 16 (вид сбоку при закрытой крышке): 1 — гнезда для входа штырьковых фиксаторов; 2 — крышка.

Ручной шифратор записи на магнитную ленту МХ-4495 / GRA-71 — поз. 5 (общий вид с открытой крышкой кассетоприемника), поз. 7 (общий вид при закрытой крышке), поз. 17 (вид сверху при закрытой крышке): 1 — диск кодировки сообщения азбукой Морзе; 2 — ручка для переноски; 3 — штырьковые фиксаторы кассеты; 4 — магнитная головка записи на кассету; 5 — крышка кассетоприемника.

На поз. 6 — ручной шифратор МХ-4495 / GRA-71 с установленной на нем кассетой МА-9 / GRA-71 с записью на магнитной ленте сообщения азбукой Морзе: 1-диск кодировки сообщения азбукой Морзе; 2 — ручка для переноски шифратора.

На поз. 9, поз. 13 — автоматический шифратор записи на магнитную ленту МХ-4496 / GRA-71 с установленной на нем кассетой с магнитной лентой МА-9 / GRA-71: 1 — ключ знака «»; 2 — ключ знака «s» (пробел); 3 — ключ знака «—»; 6 — крышка.

«Radio Station, Attachё Case» (рис. 248) — объединенные в одном внешне стандартном кейсе (типа «Halliburton») модули радиостанции RS-6; она работает в коротковолновом диапазоне 4,5–22 МГц на волне CW. Дальность приемопередачи при работе из закрытых помещений составляет до 300 миль. При работе на местности (с применением наружной антенны) дальность связи доходит до 3000 миль. Ключ Морзе расположен на верхней панели станции. Конструкция весьма прочного кейса «Halliburton» обеспечивает защиту модулей от тряски (повреждений) при путешествии агента, например, автомобилем или мотоциклом.
