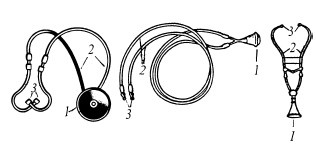

Рис. 43. Простейшие стетоскопы

Рис. 44.

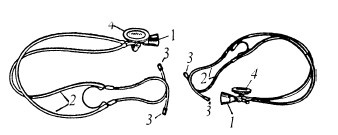

К рис. 3–5: Устройство стетоскопов — фонендоскопов: 1 — звукоприемная воронка; 2 — слуховые трубки; 3 — ушные наконечники; 4 — усиливающая мембрана; 5 — слуховой стержень

Рис. 45.

Рис. 46.

Рис. 47.

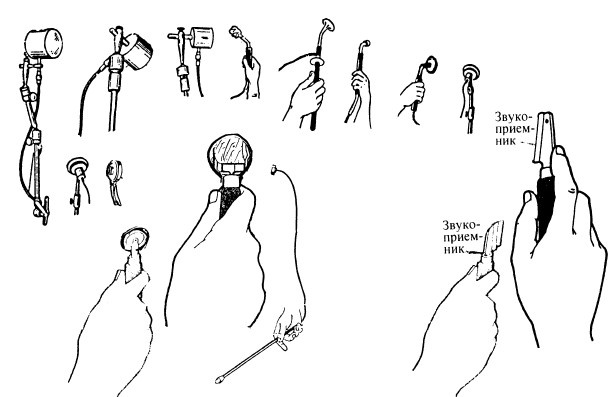

Рис. 48. Различные виды сменных звукоприемников

Если резиновые трубки с ушными наконечниками постоянны (и практически одинаковы) для всех видов такого стетоскопа, то звукоприемники являются сменными (рис. 48) и перед операцией подбираются в зависимости от способа подслушивания (прослушивания) через данную преграду и материала, из которого она предположительно состоит: капитальная стена (кирпичного или железобетонного здания); межкомнатная перегородка (гипсобетонная, кирпичная, деревянная и пр.); дверь (древесно-стружечная, фанерная, металлическая, пластиковая и пр.); оконное стекло; перекрытие; металлические стенки сейфа (для подбора кода замка при его вскрытии) и др.

И поскольку не всегда заранее представляется возможным выяснить условия предстоящего подслушивания, то агент берет с собой на операцию стетоскоп с набором из нескольких звукоприемников и уже на месте решает, который из них лучше всего подойдет в конкретной ситуации. С другой стороны, если место операции заранее определено, то агентом должно быть произведено предварительное оборудование и усовершенствование своего «рабочего места», под чем, в частности, подразумевается соответствующая подготовка поверхности, через которую будет вестись подслушивание (об этом будет сказано ниже).

Хотя электронные стетоскопы мощнее простых, но главным преимуществом последних является отсутствие у них радиоизлучения, которое может быть обнаружено противником, проверяющимся на наличие подслушивающей аппаратуры. А так как простой стетоскоп устанавливается за стеной (в соседнем помещении или на улице), то демаскирующие признаки его собственной работы практически отсутствуют; и если агент в своих действиях будет осторожен (не будет громко кашлять, чихать, грубо елозить звукоприемником по стене или скрипеть половицами), то его присутствие за преградой останется незамеченным для беседующих.

Разновидностью простого стетоскопа является механический стетоскоп (рис. 49, 50). Он имеет базовый стержень 1, шарнирно соединенный с наушником 2, ручку 3 и стержень 4, прижимаемый к месту прослушивания. Такие стетоскопы имеют набор (см. рис. 50) сменных элементов — слуховых стержней (навинчивающихся на базовый стержень) и применяются в основном при вскрытии сейфов (для определения кодов замков по щелчкам запирающего механизма). Для этой же цели служит и электронный стетоскоп (работающий на батарейках), который имеет в качестве звукоприемника слуховой стержень — вибродатчик, сигнал с которого через транзисторный усилитель подается на головные телефоны.

Но так как работать с любыми видами стетоскопов на предмет вскрытия сейфов может только профессионал высокого класса, то курсанты в Кэмп-Пери изучают эту тему только в самых общих чертах, а в дальнейшей своей реальной работе агенты при необходимости такой операции вызывают специалистов соответствующего профиля из Лэнгли.

Что же касается применения стетоскопов для подслушивания разговоров, то, как уже упоминалось выше, для максимальной эффективности работы стетоскопа дверь или стена, к которой прижимается звукоприемник (микрофон), должны быть по возможности твердыми. Так как стетоскопы засекают микроколебания контактных перегородок, то требуется весьма тщательно выбирать место приложения звукоприемников, зависящее от конструктивных особенностей конкретной стены (сплошная, пустотелая и т. п.).

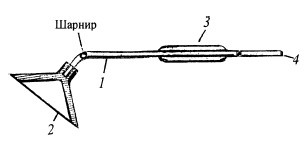

Рис. 49. Механический стетоскоп:

1 — базовый стержень; 2 — наушник; 3 — ручка; 4 — слуховой стержень

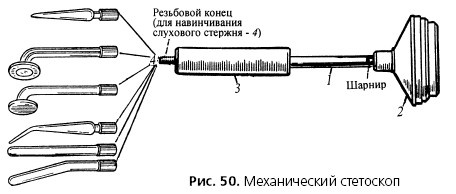

Рис. 50. Механический стетоскоп

Так как полые двери или стены с засыпкой внутри значительно уменьшают эффективную передачу звука, то, если есть такая возможность, они должны быть предварительно подготовлены, чтобы достичь приемлемого звукового уровня. Так, для лучшей слышимости можно вогнать в стену гвоздь (дюбель), к шляпке которого будет прикладываться звукоприемник. Ввиду того, что громкие удары молотка не всегда допустимы с точки зрения конспирации, то для этой цели агенты применяют разработанный в ЦРУ «бесшумный молоток» — «Тооl, Hammer; Suppressed»: это небольшой алюминиевый инструмент с грибовидной рукоятью на одном конце, второй же его конец представляет пустотелый наконечник. С его помощью гвоздь как бы вдавливается в поверхность внутренним поршнем, соединенным с рукоятью.

Если контактная поверхность стен совсем плоха и предварительная ее подготовка невозможна, то обращают внимание на другие конструктивные особенности помещения, которые иногда могут помочь услышать звук за стеной. Так, например, следует иметь в виду, что в определенных случаях хороший акустический сигнал удается снимать с водопроводной трубы или батареи отопления.

Уже не раз упоминалось, что в тех случаях, когда агент не может вовремя получить из Центра необходимую для предстоящей операции аппаратуру, он должен постараться изготовить ее самостоятельно из имеющихся в свободной продаже деталей. Это относится и к стетоскопу. В его качестве может успешно выступить и обычный медицинский фонендоскоп, спаренный (чтобы повысить восприимчивость) с подходящим микрофонным капсюлем, который подсоединен к усилителю (его можно позаимствовать из подходящего радиоприемника). Также следует иметь в виду, что весьма качественные контактные датчики получаются из пьезокерамических головок от проигрывателей либо из стандартных пьезоизлучателей электрических часов, звуковых игрушек, сувениров и телефонов. Из-за пьезоэлектрических свойств кварца составной частью таких пьезодатчиков является пьезокварц — чистые бездефектные монокристаллы кварца (горного хрусталя, мориона) в виде пластинок. В некоторых случаях для получения хорошего сигнала бывает достаточно накрепко приклеить такой пьезоэлемент к доступной стороне стены или к наружному стеклу (у его края) пусть даже парной рамы.
