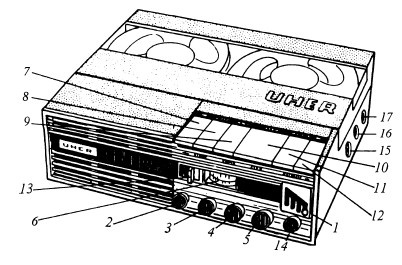

Рис. 38. Магнитофон «UHER»: 1 — кнопка «Переключение скорости»; 2 — ручка «Звук»; 3 — ручка «Тембр»; 4 — Ручка «Уровень записи»; 5 — ручка «Автоматическая настройка уровня»; 6 — стрелочный указатель уровня записи, 7– клавиша «Перемотка назад», 8 — клавиша «Пуск», 9 — клавиша «Пауза»; 10 — клавиша «Стоп»; 11 — клавиша «Запись»; 12– клавиша «Перемотка вперед»; 13 — цифровой счетчик метража пленки; 14 — встроенный микрофон; 15 — гнездо для подключения динамика; 16 — гнездо для подключения наушников; 17 — гнездо для подключения внешнего микрофона

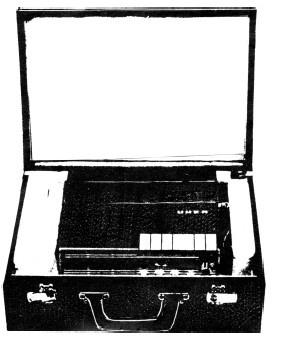

Рис. 39. Магнитофон «UHER» в стандартном кейсе

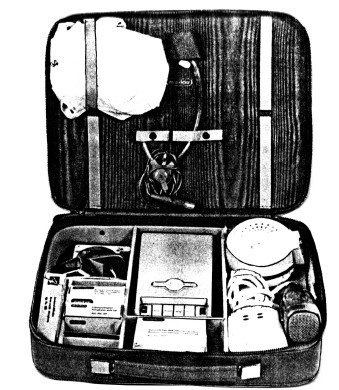

Рис. 40. «Recorder, Minifon; Attache@ Kit» — комплект для подслушивания и записи

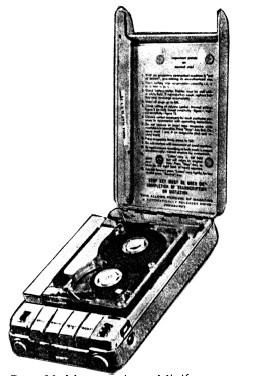

Рис. 41. Магнитофон «Minifon»

ЦРУ применяет несколько моделей таких магнитофонов. Так, магнитофон «UHER» — «Recorder, Таре; Portable: Briefcase» (рис. 38) работает на никель-кадмиевых батареях, продолжительность непрерывной записи составляет 8 часов на 4-х самопереклю-чающихся дорожках. Переносится в стандартном для данной страны кейсе (рис. 39).

Другой моделью является «Pearlcorder» — «Recorder, Attache: Case». Он маскируется во внешне стандартном кейсе, однако в ручке его вмонтирован микрофон, а выключатель находится в замке кейса. Этот магнитофон позволяет осуществлять запись в радиусе до 10 м.

Следующей моделью является «Recorder, Minifon; Attaché Kit» — комплект для подслушивания и записи (рис. 40). В комплект входят: магнитофон «Minifon» (рис. 41), наручные часы-микрофон, зажим для галстука — микрофон, шнур для подключения к телефонной сети, выносной электродинамический микрофон, наушники, наплечный чехол (портупея) для подвески магнитофона на теле (рис. 42), запасные катушки. Питание — 12-вольтовая батарейка; время непрерывной записи — 60 минут (на двух дорожках).

Хотя агенты ЦРУ и используют рассмотренные выше магнитофоны, однако эти устройства являются стандартными моделями, иногда несколько переделанными для шпионских целей.

Отдельный класс представляют магнитофоны, специально разработанные в ЦРУ для своих агентов. Одним из них является упомянутый выше «Intelligence Case, Модеl SК-8А» (см. рис. 34), в котором магнитофон объединен с передатчиком. Он носится в стандартном кейсе «Royal Traveller». Магнитофон рассчитан на 6 часов непрерывной работы и может срабатывать от голоса или запускаться радиосигналом. Он имеет шнуры для подсоединения к электросети автомобиля (через прикуриватель) и к радиоантенне автомобиля (для использования ее как передающей) при ведении передачи из автомобиля (в том числе движущегося). Радиус действия передатчика — несколько миль.

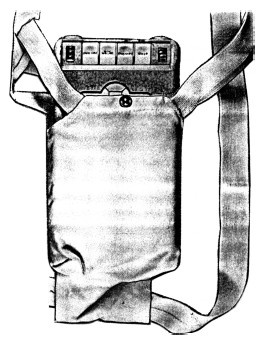

Рис. 42. Плечевой чехол для магнитофона «Minifon»

При невозможности получить из Центра магнитофон с включением от голоса, агент (освоивший курс радиодела) может самостоятельно сделать устройство, реагирующее на голос, приобретя детали в радиомагазине.

В деле разведки под стетоскопом понимают устройство (прибор) для подслушивания ведущихся за какой-либо преградой (стена, окно и пр.) разговоров или улавливания определенных звуков (например, шумов работы механизма сейфового замка или вибрации работающей за стеной шифровальной машины и щелчков ее дисков).

Стетоскопы применяют в тех случаях, когда нельзя установить «подслушку» (устройство съема информации) непосредственно на месте. Стетоскопы позволяют прослушивать звук через твердые преграды, причем, чем тверже и монолитнее (однороднее) преграды, тем лучше они работают.

Условно стетоскопы можно разделить на два вида: простые и электронные. Первые стетоскопы (от греч. stethos — грудь), судя по названию, были изготовлены не для шпионажа, а для медицинских целей: их использовали врачи для выслушивания звуков в груди (легкие и сердце) больного.

Можно сказать, что естественным стетоскопом является ушная раковина человека, которая улавливает звуки и направляет их в слуховой проход. Старые врачи непосредственно собственным ухом выслушивали грудные звуки своих пациентов.

Понятно, что чем больше ушная раковина по своим размерам, тем большее количество звуковых волн будет ею захвачено. Еще на заре человечества люди заметили, что приложенная к уху ладонь (а еще лучше — две ладони, сложенные рупором) позволяет слышать лучше. Отсюда был сделан несложный вывод: чтобы слышать лучше, чем тебе позволила природа, нужно приделать себе «большое ухо». Таким первым (или одним из первых) искусственным ухом и стал стетоскоп.

Простейшие стетоскопы представляют собой деревянные или пластмассовые трубки с расширениями — большим и малым раструбами — по концам (рис. 43). При определенных обстоятельствах эти устройства позволяют довольно хорошо слышать разговор за кирпичной стеной средней толщины (до 50 см). При этом подслушивающий вкладывает малый раструб в ухо, а, соответственно, большой (широкий) прикладывает к стене, за которой идет интересующая его беседа. И так как, во-первых, площадь, с которой снимает звук прижатый к стене широкий конец, больше площади ушной раковины, а во-вторых, другой конец стетоскопа, вставленный непосредственно в слуховой проход, подает звук к барабанной перепонке ближе и более сконцентрированно, чем это происходит при обычном подслушивании, то в зависимости от условий, в которых осуществляется операция, слышимость может возрасти в несколько раз по сравнению с подслушиванием «невооруженным» ухом.

Электронный стетоскоп обычно имеет 3 основные части: микрофон, усилитель и наушники.

В настоящее время агентами применяются стетоскопы, называемые также иногда фонендоскопами (от греч. phone — звук, голос), которые позволяют слушать передаваемый устройством звук уже обоими ушами. В простейшем (неэлектронном) виде такой стетоскоп состоит из съемного (сменного) звукоприемника и двух резиновых трубок с ушными наконечниками. В качестве звукоприемника может выступать, например, воронка (см. рис. 44–47), которая может иметь усиливающую мембрану, слуховой стержень, либо комбинация воронки со стержнем и др. (в электронных стетоскопах в качестве звукоприемника чаще всего выступает микрофон).
