Обнаружение в помещении радиомикрофона более легкое дело (из-за его излучения), чем проводного. Поэтому применение последнего иногда более предпочтительно. Однако прокладка проводки — более длительная операция, чем установка радиожучка. С целью ускорения этого процесса агенты ЦРУ применяют специальное устройство — инсталлятор «Audio Installation, Kit, Fine Wire». Этот набор находится в небольшом металлическом кейсе (рис. 26), комплектация которого показана на рис. 27. Он позволяет прокладывать тоненькие провода в трещинах, щелях или на поверхностях строительных конструкций без видимых швов или других повреждений. Инсталлятор прорезает (рис. 29) резцом, находящимся впереди устройства, бороздку на поверхности (стене, потолке, полу), за ним следует собственно установщик, с которого провода (сматывающиеся с бобины, расположенной внутри инсталлятора) укладываются в бороздку и покрываются (из специального пистолета) быстротвердеющей пастой, заранее подобранной по колеру (цвету) к тому, который имеет конструкция. Помимо маскировки паста выполняет также функцию крепежного элемента, удерживая провод в бороздке. Специальный сигнализатор инсталлятора мгновенно предупреждает агента, если в цепи происходит разрыв (повреждение прокладываемого провода).

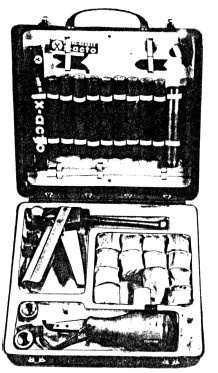

Рис. 26. Инсталляционный набор в кейсе

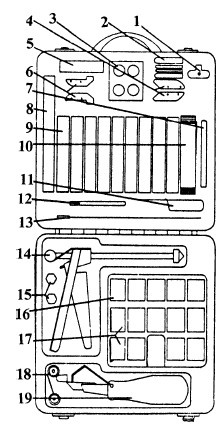

Рис. 27. Комплектация инсталляционного набора: 1 — захват для замены резцов; 2 — крепёжные элементы — лепестки (для широких трещин); 3 — высококачественная глина; 4 — резцы для установки толстой проволоки; 5 — х — образный резец; 6 — резцы для установки тонкой проволоки; 7 — точильный камень; 8 — х — образный нож; 9 — девять тюбиков с разноцветной пастой (для закрепления и маскировки); 10 — ствол для «пастного пистолета» (рассчитан на один тюбик пасты); 11 — клинок для очистки проволоки; 12 — нейлоновая палочка для манипуляции проволокой и пастой; 13 — спица для ввода очень тонкой проволоки в резец; 14 — «пастный пистолет» для закрепления проволоки и её маскировки; 15 — ластик для очистки резцов; 16 — пять катушек двух жильной проволоки марки # 30; 17 — девять катушек трёхжильной проволоки марки # 38; 18 — две насадки для ствола «пастного пистолета»; 19 — устройство с электронным контролем для принудительной установки проволоки (вмещает одну катушку)

Рис. 28. Инсталляционный карандаш

Если поверхность конструкции, на которой предполагается установка, ровная, твердая и гладкая, то можно воспользоваться другим инсталлятором — «Circuit works; Conductive Реп», внешне похожим на обычный фломастер, но с раздвоенным пишущим концом, вместо чернил он заправлен специальной жидкостью, содержащей соединения серебра. При проведении им линий на поверхности образуются визуально незаметные электропроводящие дорожки. Количества содержащейся в инсталляторе жидкости хватает на прокладку 50 метров токопроводящего пути (рис. 28).

Для фиксации аудиоинформации в агентурной работе широко используется аудиозапись (звукозапись) — запись звуковых колебаний прослушиваемой беседы на носитель информации для последующего их воспроизведения.

В процессе такой записи пишущий элемент (резец, световой луч или магнитное поле) оставляет след звукового колебания (звуковую дорожку, или фонограмму) на движущемся звуконосителе. Вся последующая информация имеет в основном историческое значение.

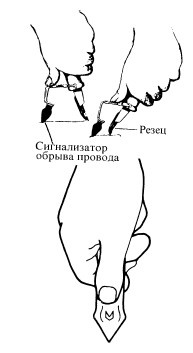

Рис. 29. Установка проводки

Наиболее распространены механический, фотографический (оптический) и магнитный методы звукозаписи. Для этой цели применяется звукозаписывающая аппаратура, фиксирующая звуковые колебания на ферромагнитную ленту, проволоку, диск, барабан (аппаратура магнитной записи звука), на кинопленку (аппаратура механической записи звука), на фотопленку (аппаратура фотографической записи звука).

Механическая звукозапись — это система записи электрических сигналов звуковых частот посредством изменения формы сигналоносителя (главным образом диска) механическим воздействием на него. Обычно механическая звукозапись на диск производится от края к центру, и дорожка записи имеет вид спирали. При монофонической звукозаписи различают запись поперечную, когда записывающий элемент, например резец рекордера (электромеханического устройства, преобразующего электрические колебания звуковых частот в механические колебания пишущего острия резца — рис. 30) совершает механические колебания в направлении радиуса диска, глубинную, когда резец колеблется перпендикулярно к поверхности диска, и микрозапись (или поперечную запись с уменьшенной максимально допускаемой амплитудой колебаний резца). При стереофонической звукозаписи (в агентурной практике применяется редко) резец колеблется в двух взаимно перпендикулярных (стенкам дорожки) направлениях, расположенных под углом 45° к поверхности диска (поперечно-глубинная запись). Механическая запись (рис. 31) осуществляется обычно на стационарных постах подслушивания, получающих сигнал от радиомикрофона (жучка), установленного на месте беседы.

Для оперативных способов звукозаписи агентами наиболее часто используется магнитная запись — система записи и воспроизведения информации, когда запись осуществляется изменением остаточного магнитного состояния носителя (магнитные лента, проволока и др.) или его отдельных частей в соответствии с сигналами записываемой информации; при воспроизведении происходит обратное преобразование и вырабатываются сигналы информации, соответствующие указанным изменениям. Этот вид записи применяют для записи звука (магнитофоны, диктофоны), сигналов измерения, управления и вычисления (точная запись) и т. д. В магнитофоне для записи электрических колебаний звуковых частот от 30 Гц до 16 кГц достаточна скорость движения ленты 9,5 см / сек. На рисунке 32 — структурная схема магнитофона.

Существует несколько способов магнитной записи, различающихся направлением намагничивания носителя, видами преобразования сигналов в каналах записи и воспроизведения и иногда подачей в обмотку записывающей головки, кроме тока сигнала, дополнительного постоянного или переменного тока подмагничивания с частотой 40–200 кГц. К достоинствам магнитной записи для агентурной работы относятся простота аппаратуры, мобильность, моментальная готовность к работе, практическая неизнашиваемость сигналограммы и возможность многоразового использования носителя. Копии магнитных сигналограмм изготавливают либо перезаписью (иногда на повышенной скорости), либо контактным копированием в тепловом или магнитном поле.
