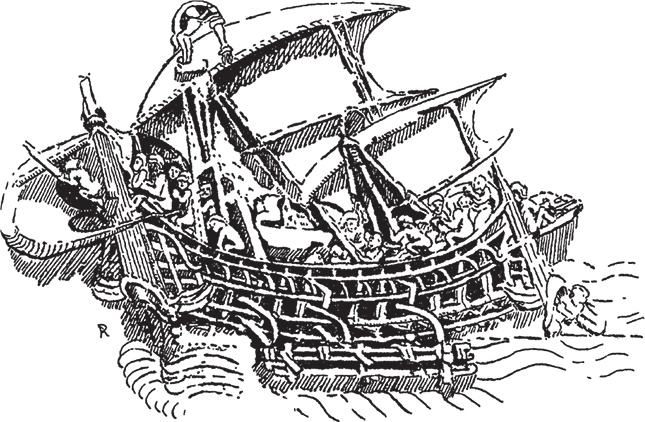

Рис. 59. Индийское судно VII в.

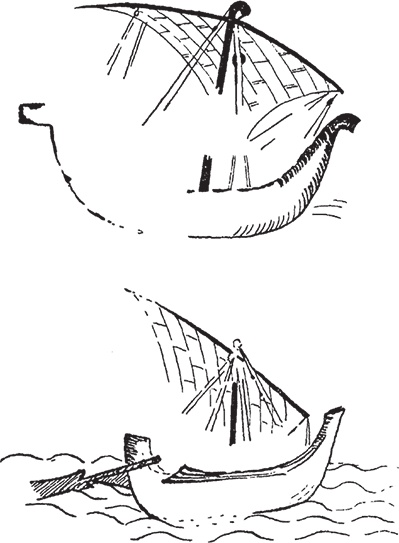

Рис. 60. Латинские паруса. С греческого манускрипта 886 г.

В испанском манускрипте XVII века можно увидеть изображение двухмачтового судна с латинскими парусами. Рисунок (рис. 63, с. 89) выполнен с фотографии одной из миниатюр, добавленных как украшение к трактату о минералах короля Альфонсо – Lapidario. Картинка маленькая и не отражает важных деталей, однако новый тип паруса виден отчетливо, хотя художник выбрал положение, при котором он очень похож на прямой. Кстати, латинский парус можно поставить в любом положении. По опыту с северными парусами можно подумать, что художник постарался показать их как можно эффектнее. Но визит на Средиземноморье избавляет от этого заблуждения и вселяет уверенность, что для латинского паруса нет ничего невозможного.

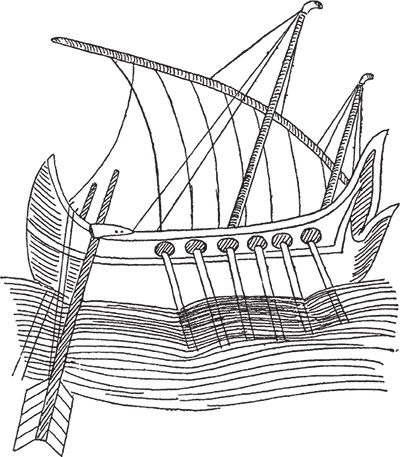

Рис. 61. Судно IX в. с латинским парусом

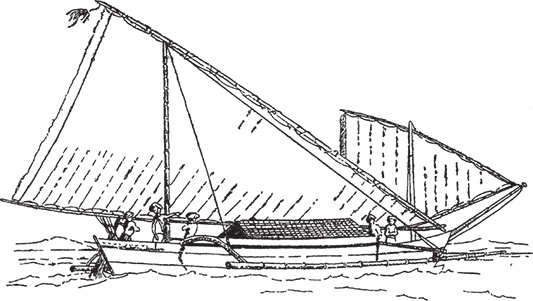

Рис. 62. Яванская прао

Корпус этого испанского судна напоминает корпус римского торгового судна. Нос и корма не похожи друг на друга, в отличие от судов на северных печатях того же времени, где штевни почти одинаковые. Узор на борту – выступающие концы двух рядом палубных бимсов – южная черта, которую можно найти на египетских и римских судах, но неизвестная на севере. Квадрат между двумя палубами – порт для загрузки грузов. С этим мы столкнемся позже.

Рис. 63. Двухмачтовый «латинец» из Lapidario Альфонсо Мудрого

Палубные бимсы и большие бортовые рули лучше показаны на фотографии (фото 1, см. вклейку) с находящейся в Южном Кенсингтоне копии реликвии святого мученика Петра из Милана. Это работа 1340 года, когда северные проекты стали оказывать влияние на средиземноморское судостроение, но при этом она остается одним из самых ценных изображений средневековых южных судов. Некоторые особенности южного такелажа будут упомянуты позже в этой главе. А пока мы лишь обратим внимание читателей на наклон мачты вперед. Это было почти всегда свойственно судам с латинским парусным вооружением. Хотя, возможно, парус не строго латинский, а сетти – нечто среднее между латинским и люгерным парусами. Рисунки этого периода показывают нам все стадии постепенного перехода из одного типа в другой, и некоторые образцы классифицировать довольно-таки трудно. Лишь одно представляется совершенно определенным: это косой парус, а не прямой.

Двухмачтовое латинское парусное вооружение просуществовало до сегодняшнего дня, хотя и на небольших судах. Тартана из французской книги 1710 года (рис. 64, с. 90) – судно, характерное в те дни для Средиземноморья. В наше время тартана – это одномачтовик с гротом – латинским парусом и кливером – косым треугольным парусом, поставленным вместо латинского фока. Большинство средиземноморских «латинцев» сейчас имеют кливер, даже если они двухмачтовые, и чтобы найти родину старомодного такелажа, состоящего только из двух латинских парусов, необходимо отправиться на Красное море или в Персидский залив, где ходят самые разные суда, которые европейцы называют доу. Гарука из Персидского залива, показанная на рис. 65, взята с наброска, сделанного в 1838 году, но почти наверняка аналогичные суда до сих пор существуют, и на некоторых из них, вероятнее всего, даже можно найти такое же своеобразное рулевое устройство, как мы видим на рисунке, – пара более или менее сложных снастей, ведущих от штанги в кормовой части судна к задней части руля.

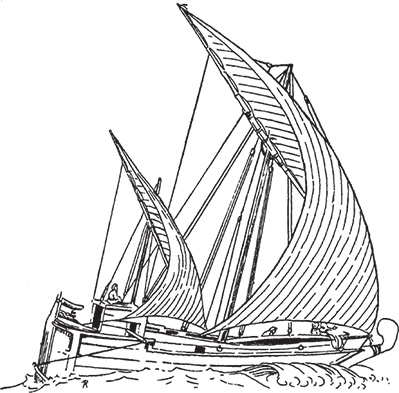

Рис. 64. Тартана. 1710 г.

Помимо двухмачтовиков с латинскими парусами, на Средиземноморье в XII и XIII веках, судя по всему, существовали двухмачтовые суда с прямыми парусами, отличающиеся только оснасткой и, возможно, являющиеся прямыми потомками римского судна, показанного на рис. 23 (с. 45). Несомненно, было много одномачтовых судов с латинскими парусами. Известно также о существовании трехмачтовиков.

Таким кораблем был огромный сарацинский дромонд – большая парусная галера, с которой Ричард I сражался в 1191 году на пути в Третий крестовый поход. Об этом корабле нам известно немного. Мы знаем, что это было парусное судно с тремя мачтами, имеющее значительно большие размеры, чем обычные суда того времени. Нам точно не известно, были на нем прямые паруса или латинские, хотя последнее представляется более вероятным. Тем не менее это сражение представляется весьма интересным, поскольку является одним из немногих исторических эпизодов, когда английский король командовал морским сражением. В течение долгого времени с сарацинским кораблем ничего нельзя было поделать. Англичане сумели подняться на борт, только когда повредили его рулевое устройство, но были отброшены с тяжелыми потерями. В конце концов сарацинский корабль затонул, многократно протараненный.

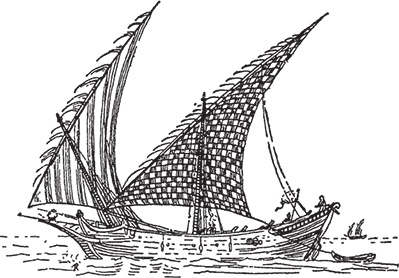

Рис. 65. Гарука. 1838 г.

Строго говоря, название «дромонд» относится к весельным кораблям Восточной Римской империи. Эти большие галеры имели два ряда по двадцать пять весел с каждого борта. Корабль такого типа изображен, впрочем не слишком отчетливо, в другом испанском манускрипте XIII века (рис. 66, с. 92). Названия кораблей нередко в одно время означают одно, а в другое время – нечто совершенно другое. Фрегат времен адмирала Нельсона ничем не напоминал средневековую средиземноморскую фригату – кроме разве что цели, для которой корабль был предназначен. Современный галеас на Балтийском море – судно, очень похожее на английский кеч прибрежного плавания, – имеет еще меньше связи с кораблями Испанской армады. А название «махон» – так галеас называли турки – теперь используется ими для обозначения небольшой портовой баржи.
