Эти одномачтовые суда с обшивкой внакрой были обычными на севере в течение двух столетий, хорошо известными на Средиземноморье тоже. На севере они сменили корабли викингов с одинаковыми штевнями, а на юге в какой-то степени потеснили средневековые двухмачтовые средиземноморские суда, которые будут подробно описаны в следующей главе. Одномачтовики уже достигли зенита своего развития, да и клинкерный метод постройки (обшивка внакрой) практически исчерпал себя. В XV веке значительные изменения коснулись и такелажа, и корпуса, и в результате появилось судно с полным парусным вооружением, просуществовавшее почти без изменений больше четырех столетий.

Пока северные суда развивались от открытой лодки из Нидама до тяжелого, имеющего палубу одномачтового парусного судна с печати из Ипсуича, средиземноморские суда следовали своим собственным путем развития. В их случае изменения, происшедшие за тысячелетие, были не такими существенными, как на севере за намного более короткий период. На самом деле к 1400 году северные суда, хотя и безнадежно отставали на старте, во многих отношениях превзошли своих южных соперников. И в XVI веке северный тип судов распространился и на Средиземном море.

На севере знаменательным событием стало появление кормового руля. На юге это была смена такелажа на корпусе, оставшемся по большей части тем же. Римское торговое судно 200 года н. э. (рис. 22, с. 40) имело большой прямой парус в средней части судна и маленький четырехугольный парус на мачте, наклоненной над носом. Обычное средиземноморское парусное судно 1200 года тоже имело две мачты, но только фок-мачта была больше, а также был принят совсем другой тип парусов – латинский (треугольный) парус.

Все паруса, по крайней мере все европейские паруса, принадлежат к двум большим классам: это или прямые, или косые паруса. Первые поднимаются поперек диаметральной плоскости судна, вторые – вдоль. Чтобы использовать ветер с обеих сторон, прямой парус приходится поворачивать, так что временами то один из двух вертикальных краев оказывается ближе к ветру, то другой. Но ветер всегда дует в одну поверхность. Два края «меняются обязанностями», но передняя поверхность всегда остается передней, а задняя – задней. В косых парусах все наоборот. Передняя шкаторина – край, ближайший к ветру, – всегда ею остается, а задняя шкаторина – край, удаленный от ветра, – всегда остается задней. С другой стороны, давление ветра иногда приходится на одну поверхность паруса, иногда на другую.

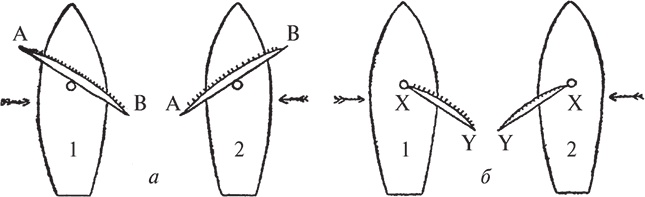

Рис. 56. Диаграмма, иллюстрирующая разницу между прямыми и косыми парусами: а – прямые паруса; б – косые паруса

Это проще проиллюстрировать, чем объяснить словами. На рис. 56а, 1 и 56а, 2 показан вид сверху на судно с одним прямым парусом. На рис. 56а, 1 ветер дует в левый борт, на рис. 56а, 2 – в правый. Две шкаторины паруса обозначены А и В, и полотно с одной стороны показано с рядом маленьких шипов. Видно, что шипованная сторона всегда удалена от ветра, а ближе к нему находится или шкаторина А, или шкаторина В – в зависимости от того, откуда дует ветер. Еще два рисунка – 56б, 1 и 56б, 2 – показывают аналогичные виды корабля с одним косым парусом. В этом случае шкаторина Х всегда ближе к ветру, чем шкаторина Y, а ветер иногда дует в шипованную поверхность, а иногда – в противоположную.

На рис. 57 (с. 84) показаны основные виды косых парусов: латинский, люгерный, гафельный и шпринтовый.

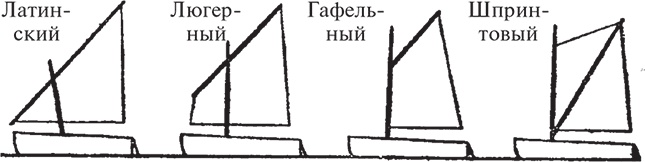

Рис. 57. Типы косых парусов

Жирные линии изображают мачту и рей, гафель или шпринтов, которые поддерживают парус. У двух последних видов передняя шкаторина прикреплена к мачте, и вся площадь паруса располагается в сторону кормы от мачты. У двух других имеется длинный рей, как рей прямого паруса, и часть поверхности паруса расположена перед мачтой. Стаксели – еще один важный класс косых парусов – имеют форму как латинские или как люгерные и устанавливаются без реев под штагами, ведущими вперед и вниз от топа мачты.

Латинский парус широко распространился на Средиземном и Красном морях. Люгерный парус широко использовался на английских рыболовных судах и судовых шлюпках, а более сложная форма, с баттенсами – легкими рейками поперек него, – это парус, который использовался почти на всех китайских судах (рис. 58). Гафельный парус используется на шхунах и яхтах, шпринтовый парус – на баржах Темзы и многих мелких голландских судах.

Понятно, что, повернув соответствующим образом прямой парус и приподняв один его конец, его можно превратить в нечто не слишком отличающееся от люгерного паруса, но будут мешать ванты. Выявляется еще одна разница: косые паруса устанавливаются внутри такелажа, прямые – снаружи. Тем не менее, возможно, в маленькой лодке, где нет вант, или до того, как они были изобретены, кто-то пытался так манипулировать с прямым парусом, когда ветер дул в борт, и, вполне вероятно, небезуспешно. Нечто подобное изображено на рис. 59 (с. 86) и до сих пор встречается или до недавнего времени встречалось на нильских баржах, где парус по форме очень похож на древний египетский четырехугольный парус, но установлен как люгер.

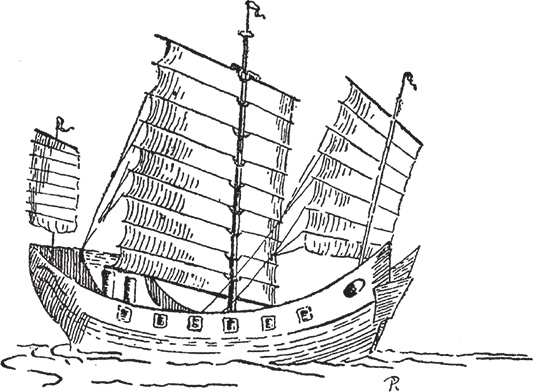

Рис. 58. Китайская джонка с люгерным парусом

Нетрудно себе представить, как этот парус может превратиться в настоящий люгер или латинский парус или как можно сделать гафельный парус, отрезав переднюю часть одного из них. Но шпринтовый парус, похоже, имел другое происхождение. Возможно, его прародительницей была двойная V-образная мачта, такая, как используется на многих восточных каноэ. Это хорошо видно на цейлонских каноэ, глядя на которые трудно сказать, что перед нами – двойная мачта или мачта и шпринтов.

Грубо говоря, латинские паруса до сих пор используются на пространстве от Португалии до Черного моря, на Красном море и в Персидском заливе, у побережья Вест-Индии и вдоль восточного берега Африки до самого Занзибара. Возможно, это всего лишь совпадение, но заметим, что примерно в этом же регионе распространилась магометанская религия. Латинский парус также распространился или, по крайней мере, начал распространяться и на Средиземноморье, причем в то же время, что и магометанство. Начало Средних веков – не слишком хорошее время для художников, но в греческом манускрипте 886 года, хранящемся в Национальной библиотеке Парижа, есть изображения двух латинских парусов. Они приведены на рис. 60. В Glossaire Nautique (Jal) на с. 257 есть набросок, который воспроизведен на рис. 61 (с. 88). Утверждают, что он из греческого манускрипта IX века, но дату проверить невозможно. Возможно, такелаж был изобретен на Ниле, как и многое другое в области судостроения, до прибытия сарацин в 640 году, и был распространен ими в ходе последующих завоеваний. Парус примерно такой же формы, но с еще одним реем или гиком в нижней части используется в Ост-Индии и на Тихом океане на лодках, называемых прао (рис. 62, с. 88). Не исключено, что в этом направлении следует искать место происхождения латинских парусов.
