Поправочные механизмы прицелов ПСО-1 имеют встроенные "трещотки", замкнутые на лимбы (шкалу) маховиков.

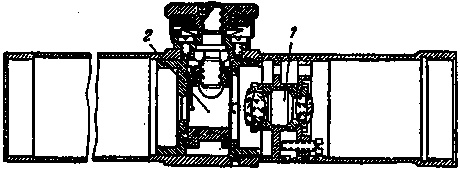

Схема 10. Разрез корпуса прицела ПУ

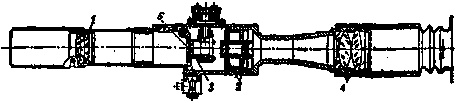

Схема 11. Оптическая часть прицела ПСО-1:

1 - объектив; 2 - оборачивающая система; 3 - сетки: 4 - окуляр; 5 - люминесцентный экран

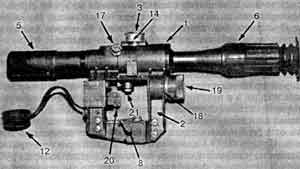

Фото 96. Оптический прицел ПСО-1 (вид слева):

1 - корпус; 2 - кронштейн; 3 - верхний маховичок; 5 - выдвижная бленда; 6 - резиновый наглазник; 8 - ручка зажимного винта; 12 - колпачок объектива; 14 - шкала; 17 - флажок люминесцентного экрана; 18 - корпус для батарейки; 19 - колпачок с упором; 20 - тумблер; 21 - электролампочка

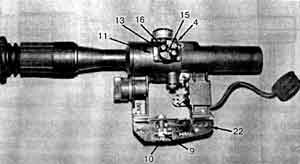

Фото 97. Оптический прицел ПСО-1 (вид справа):

4 - боковой маховичок; 9 - движок; 10 - регулировочная гайка; 11 - указатель; 13 - торцовая гайка; 15 - соединительный винт; 16 - колпачок объектива; 22 - упор

Одно деление шкалы маховика боковых поправок имеет два щелчка трещотки. Каждый щелчок горизонтального маховика равен 0,5-тысячной, два щелчка - одной тысячной. Это позволяет точнее и на ощупь вводить поправки во время стрельбы, не отрываясь от прицела и не глядя на маховики. Вертикальный маховик дает щелчки через каждые 50 метров дистанции стрельбы, то есть по два щелчка на одно деление.

ВНИМАНИЕ! В связи с тем, что в последнее время прицелы ПСО-1 выпускаются разными заводами, в разных странах наблюдаются разновидности щелчковых механизмов. В некоторых прицелах существует по одному щелчку на одно деление шкалы, а в некоторых - даже по три, а то и по четыре. В первоначальном армейском варианте щелчковый механизм давал по одному щелчку на делениях дистанционного маховика от 1 до 3 и далее давал по два щелчка от деления до деления. Прицел ПСО-1 в мировой снайперской практике признан одним из наиболее удачных, поэтому его выпускают за рубежом в различных модификациях с различными прицельными сетками.

Из эксплуатационных особенностей данного прицела следует отметить иногда встречающуюся нестабильность боя (2 пули вправо - 3 пули влево) из-за неправильной установки или разбухания пылевлагозащитных кожаных сальников, находящихся в поправочном механизме. Эта неисправность легко устраняется в мастерской: самому прицел лучше не трогать. Когда после пристрелки нужно выставить горизонтальную и вертикальную шкалы прицела надлежащим образом и вы открутили фиксирующие винты на маховиках и начали вращать отпущенные лимбы, не пугайтесь ощущаемых "щелчков": лимбы (шкалы) прицелов ПСО-1 замкнуты на трещотку, а маховики - нет. Поэтому щелчок на лимбе - нормальное явление. Если после того, как отпущены фиксирующие винты на маховике, лимб не проворачивается, значит, он приклеен к маховику. Это часто делают на прицелах, предназначенных для охотничьего оружия. В некоторых модификациях прицелов для того, чтобы повернуть лимб, нужно слегка приподнять маховик.

В прицельной сетке прицела имеются дополнительные угольники для стрельбы на 1100, 1200 и 1300 метров. Используются они очень редко, так как дальность действительной точной стрельбы даже очень кучного ствола винтовки СВД не превышает 800-900 метров. Но если у вас возникла необходимость стрелять по ростовым целям на более отдаленные дистанции, устанавливайте дистанционный маховик на деление 11 и стреляйте, целясь дополнительными угольниками.

Как правило, снайпер при получении прицела ПСО-1 обнаруживает, что батарейки, предназначенные для подсветки шкалы, от хранения уже "издохли" и не функционируют. Поэтому и владельцы таких прицелов, и даже бывалые снайперы изготовляют из обрезков алюминиевых труб простейшие переходники, которые вставляют между корпусом батарейки 18 и колпачком с упором 19 (фото 96), а вместо штатных батареек используют бытовые, которые работают в несколько раз дольше. Обычно хватает одной батарейки с напряжением 1,5 В. При сильных морозах снайпер подсоединяет прицел к батарейке через экранированный кабель, а батарейку прячет на тело, "под шкуру", потому что при низких температурах батарейки не вырабатывают ток.

ЗАПОМНИТЕ! Прицел - точный оптический прибор. Несмотря на то что армейские снайперские прицелы изготовляются очень качественно и с немалым запасом прочности, их основу составляют стеклянные линзы. Стекло - вещь хрупкая. Поэтому прицел следует всячески оберегать от ударов, сотрясений, попадания пыли и влаги и резких перепадов температур. Наружные поверхности линз держите сухими и чистыми, но не протирайте их ветошью: от этого на стекле появляются царапины. Пыль с поверхности линз смахивайте любой волосяной кисточкой. А если ее туда налипло очень много, снимайте ватой, намоченной прокипяченной водой (без накипи). На дожде и при снегопаде прицел закрывайте приданным к нему чехлом.

Линзы в нерабочее время должны быть закрыты специальными колпачками для предотвращения попадания пыли. Для того чтобы окулярные стекла не запотевали, их протирают специальными салфетками, слабо пропитанными хлопковым маслом, или, на худой конец, слегка смазывают мыльной тряпочкой.

Слабо-оранжевые светофильтры, которые иногда придаются к оптическим прицелам, применяются при слабом тумане или атмосферной дымке.

Оптический прицел - неотъемлемая принадлежность снайперского "промысла". Этот прибор незаменим для удобного, быстрого и точного прицеливания. Только он позволяет снайперу достать цель на отдаленных дистанциях. Благодаря светосиле и увеличению изображения оптическим прицелом возможно вести огонь по целям не только значительно удаленным, но и мелким, малозаметным и замаскированным, а также поражать цели, невидимые невооруженным глазом.

Свойства оптического прицела позволяют результативно стрелять при неблагоприятном освещении и в условиях ограниченной видимости. Увеличение прицела в сочетании с достаточной светосилой позволяет вести огонь даже в сумерках и при лунном свете. Оптический прицел дает возможность вести наблюдение за полем боя и корректировать результаты стрельбы, помогает отыскивать цели и определять расстояния до них.

Оптический винтовочный прицел представляет собой зрительную трубу с механизмами установки углов прицеливания и учета боковых поправок и состоит из корпуса, объективной и окулярной трубок.

На корпусе размещены: механизм углов прицеливания (поправки на дальность стрельбы, или вертикальные поправки) с маховиком и шкалой дистанций, насеченной в цифрах через каждые 100 метров, механизм боковых поправок с маховиком и шкалой боковых поправок с ценой деления в одну тысячную дистанции.

Внутри прицела помещаются оптическая часть и прицельные нити. В прицелах старых образцов ПУ, ПЕ и ПБ прицельная сетка образована стальными элементами - прицельным пеньком и боковыми выравнивающими нитями (схема 12). В современных прицелах ПСО-1 металлические прицельные нити заменены прицельной сеткой (схема 13), нанесенной на поверхность одной из линз. Оптическая часть состоит из объектива, оборачивающей системы (схема 14) и окуляра (схема 15). Объектив и окуляр со своими оправами закреплены в прицеле неподвижно, оборачивающая же система линз со своей оправой и внутренней трубкой может двигаться вдоль оси прицела при вращении диоптрийного кольца или микрометрического винта (у прицела ПУ). Перемещением оборачивающей системы линз вдоль прицела достигается наиболее четкая видимость.
