Кронштейн получился очень удачным. Он садился на свое основание "косым" "ласточкиным хвостом" (7 на фото 91), что исключало его вертикальные колебания, и крепился на этом "косом" "ласточкином хвосте" фиксирующим винтом (7 на фото 90) с коническим хвостовиком (2 на фото 91). Такая конструкция позволяла легко и быстро снимать прицел при перевозке во избежание его ненужных повреждений и снова присоединять по необходимости. Кронштейн прицела ПБ оснащен регулировочным механизмом выведения зрительного поля на цель по горизонту. Такая регулировка осуществляется вращением правого и левого регулировочных винтов (2 на фото 90 и 3 на фото 91), которые по окончании регулировки зажимаются "навстречу" друг другу. После чего затягивается и винт - вертикальная ось (3 на фото 90), слегка "отпускающаяся" перед регулировкой.

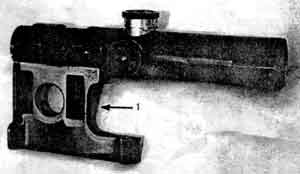

Фото 92. Оптический прицел ПУ (прицел универсальный): 1 - кронштейн прицела

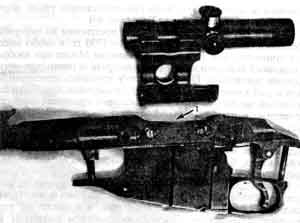

Фото 93. Основание кронштейна прицела ПУ для крепления на круглой ствольной коробке 1

Прицел ПБ в отечественной снайперской практике до сих пор считается лучшим из всех существующих. Его оптическая система очень хорошо сбалансирована, прицельная "картинка" смотрится четко и устойчиво. Сам процесс стрельбы с такой оптикой доставляет стрелку удовольствие. Лучшие результаты снайперской стрельбы и на войне, и при выполнении специальных заданий достигались именно с применением прицелов ПБ. К сожалению, их выпуск прекратился в начале 50-х годов в связи с их большим весом и сложностью в производстве.

Наибольшую популярность в Советской Армии, ДОСААФ и охотничьем промысле приобрел небольшой, легкий и надежный прицел ПУ (прицел универсальный, фото 92).

Он был разработан специально для снайперского варианта винтовки СВТ (Токарева) в конце 30-х годов и оказался настолько удачным, что применялся не только на снайперских винтовках, но и в противотанковых орудиях для стрельбы прямой наводкой и в легких зенитных установках. Этот прицел дошел до наших дней, с успехом применяется в наше время и, видимо, будет применяться еще очень долго. По устройству он очень прост и надежен. Кронштейн позволяет осуществлять наведение центра зрительного поля на цель и по горизонтали, и по вертикали. Кронштейн состоит из двух частей: собственно кронштейна (7 на фото 92) и его основания (1 на фото 93, схемы 8, 9).

Схема 8. Крепление основания кронштейна прицела ПУ на ствольной коробке 7,62 мм снайперской винтовки 1 - зажимной винт; 2- шаровая опора

Схема 9. Кронштейн прицела ПУ;

1 - хвостовик кронштейна

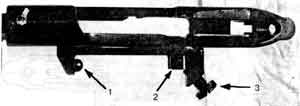

Фото 94. Крепление основания кронштейна на ствольной коробке (вид сверху):

1 - шаровая опора для кронштейна прицела;

2 - верхний микрометрический винт;

3 - зажимной винт

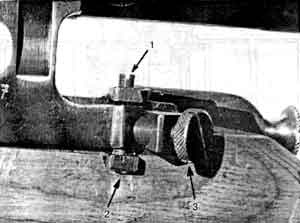

Фото 95. Регулирование системы прицела ПУ:

1 - верхний микрометрический винт;

2 - нижний микрометрический винт;

3 - зажимной винт

Основание кронштейна крепится к круглой ствольной коробке двумя винтами с мелкой резьбой и фиксируется двумя штифтами для предупреждения осевого смещения. Кронштейн прицела опирается сферической выемкой на шаровую опору основания (1 на фото 94), а его хвостовик находится между микрометрическими винтами установочной регулировки прицела (1, 2 на фото 95). Этими винтами центр зрительного поля прицела выводится на цель по вертикали. Хвостовик кронштейна фиксируется зажимным винтом (3 на фото 94, 3 на фото 95).

Для регулировки центра зрительного поля по горизонтали между хвостовиком кронштейна и его основанием прокладываются полоски из тонкой жести (от обычной консервной банки), после чего хвостовик зажимается зажимным винтом. Прицел ПУ выводится центром зрительного поля на цель раз и навсегда, крепится на винтовке намертво и с оружия не снимается. Незначительные "доводки" средней точки попадания при последующих пристрелках производятся смещением прицельных нитей. Прицел ПУ неприхотлив, "послушен" в пристрелке и выдерживает даже варварское обращение. Его продольный разрез представлен на схеме 10.

Военные консервативны и не спешат расставаться со старыми и проверенными оружейными системами. До сих пор в частях спецназа используются трехлинейные винтовки с прицелами ПЕ, ПБ и ПУ. Иногда бывает, что только из них можно "достать" очень важную цель, которая недосягаема для современного оружия.

Современный оптический прицел ПСО-1 (прицел снайперский оптический) (фото 96, 97) разработан в 1963 году специально для винтовки СВД. Особенность прицела - очень удачная прицельная сетка, позволяющая снайперу быстро определять расстояние и брать необходимые горизонтальные поправки по ходу стрельбы, не вращая маховиками. В прицеле предусмотрена выдвижная бленда для недопущения появления солнечных отблесков, демаскирующих снайпера.

Основной прицельный элемент - прицельный угольник (иначе его еще называют прицельной маркой) - наиболее удачный из всех применяемых в мировой снайперской практике прицельных элементов, так как он не закрывает цель ни снизу, ни сверху и поэтому позволяет четко выбирать и контролировать точку прицеливания. Это очень важно при особо точной стрельбе в снайперской практике.

Резиновый наглазник имеет оптимальную длину, облегчающую стрелку установку правильного положения прицельного глаза. Кроме того, этот наглазник не позволяет появляться световым бликам окулярной линзы, которые неприятно "засвечивают" зрительное поле и утомляют зрение стрелка. В прицеле предусмотрена очень полезная вещь, а именно: подсветка прицельной сетки, которую при стрельбе в сумерках трудно переоценить. В старых выпусках прицела ПСО-1 устанавливался люминесцентный экран для стрельбы по инфракрасным прожекторам противника.

Для приведения этого устройства в действие необходимо флажок люминесцентного экрана (17 на фото 96) выставить в горизонтальное положение, а его окошечко подставить под лучи солнца на 15 минут или же в течение 10 минут подсветить этот экран люминесцентным источником света. Такой "зарядки" хватает реально на 2-3 суток. Оптическая часть прицела представлена на схеме 11.

Прицел ПСО-1 очень легко и просто снимается с винтовки и присоединяется к ней без снижения качества стрельбы. Для отсоединения прицепа необходимо подать на себя ручку зажимного винта (8 на фото 96) и снять прицел с "ласточкина хвоста" в сторону приклада. "Ласточкин хвост" - посадочное место прицела - выполняется на ствольной коробке винтовки СВД очень точно, и поэтому прицел ПСО-1 не требует выведения центра зрительного поля на цель. Иногда при пристрелке прицела необходима незначительная корректировка перемещением прицельной сетки, но, как правило, прицельный угольник при этом практически не выходит из центральной области зрительного поля.
