Схема 12. Схема прицельных нитей

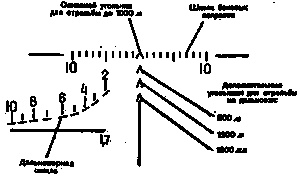

Схема 13. Сетка прицела ПСО-1, установленного на винтовке СВД

Схема 14. Разрез оборачивающей системы:

1 - склеенный коллектив;

2 - оправа;

3 - корпус

Схема 15. Разрез окуляра прицела ПУ:

1 - склеенный коллектив;

2 - глазная линза;

3 - оправа окуляра;

4 - кольцо окуляра;

5 - гайка окуляра;

6 - стопорный винт

В прицелах ПУ, ПЕ, ПБ вертикальная прицельная нить, имеющая острый конец, называется прицельным пеньком (схема 16). При правильно пристрелянной винтовке острие прицельного пенька совмещается с желаемой точкой попадания, и при этом пуля должна "падать" на кончик острия прицельного пенька. Нити, расположенные по бокам от прицельного пенька, называются боковыми выравнивающими, предназначенными для правильной ориентации оружия по горизонту во избежание его "сваливания" и для определения дистанций до цели. Прицельные нити могут перемещаться в поле зрения прицела вверх, вниз, вправо и влево.

Схема 16. Прицельные нити прицелов ПУ, ПЕ, ПБ:

Проекция угловых величин прицельных нитей в тысячных

Устройство механизма введения поправок представлено на схемах 17 и 18.

Схема 17. Прицельное приспособление:

1 - горизонтальный волосок (нить); 2 - вертикальный волосок (нить); 3 - шайба перекрестия; 4 - ползунок; 5 - оправа перекрестия; б - винт; 11 - маховичок со шкалой боковых поправок; 12 - маховичок со шкалой дистанций

Схема 18. Механизм установки углов прицеливания и боковых поправок прицела ПУ:

1 - оправа перекрестия; 2 - стопорный винт; 3 - отжимная шайба; 4 - лимб шкалы боковых поправок; 5 - лимб шкалы вертикальных поправок; 6 - корпус механизма; 7 - маховичок установки дальности (углов прицеливания); 8 - маховичок боковых поправок

При вращении вертикального маховика со шкалой дистанций вращается винт (6 на схеме 17). Ползунок, связанный с винтом, переместится вдоль винта и, будучи связан с оправой перекрестия (5 на схеме 17), на которой закреплены нити (7, 2 на схеме 17), потянет ее за собой вверх или вниз, в зависимости от направления вращения маховика.

Точно так же, вращая маховик со шкалой боковых поправок, прицельные нити (или прицельную сетку) можно перемещать вправо или влево. Таким образом, поправки по дальности производятся вращением верхнего (вертикального) маховика, расположенного сверху прицела. Поправки по горизонтали производятся вращением горизонтального (бокового) маховика, расположенного справа или слева от прицела.

При увеличении дальности стрельбы вертикальный дистанционный маховик вращается по часовой стрелке (если смотреть на него сверху), при этом прицельные нити (или сетка) уходят вниз, ствол винтовки поднимается вверх и пули, соответственно, тоже уходят вверх (схема 19). При уменьшении дальности стрельбы вертикальный дистанционный маховик вращают против часовой стрелки; при этом прицельные нити (сетка) уходят вверх, а пули, соответственно, пойдут ниже. Как уже было сказано ранее, шкалы дистанционных маховиков отградуированы в сотнях метров (схема 20). Поэтому после визуального определения дистанции до цели дистанционный маховик выставляется соответствующей цифрой против контрольной риски. Такой принцип вертикальных дистанционных поправок одинаков для прицелов ПУ, ПЕ, ПБ и ПСО-1.

Схема 19. Введение поправок по дальности в прицелах ПУ, ПЕ, ПВ, ПБ. Дистанционный маховик вращается по часовой стрелке, нити (сетка) опускаются вниз, пули уходят вверх

Схема 20. Сетка прицела ПСО-1, установленного на снайперской винтовке СВД

Введение поправок в прицел ПСО-1.

По дальности: поставить верхний маховик на необходимое деление - оно соответствует расстоянию. По горизонтали: боковой маховик крутить на красные цифры - сетка пойдет влево, пули пойдут вправо; на черные цифры - сетка переместится вправо, пули уйдут влево

Горизонтальные (боковые) поправки (на ветер и по движущимся целям) производятся вращением горизонтальных (боковых) маховиков. На шкале боковых поправок нанесены деления со знаком + (плюс) для поправок вправо и со знаком - (минус) для поправок влево, всегда по 10 делений в каждую сторону. Занумерованы только пятое и десятое деления. Каждое деление соответствует одной тысячной дистанции. Но на прицелах разных типов боковые маховики вращаются не в одну и ту же сторону. На прицелах ПУ, ПЕ, ПБ они находятся слева, чтобы не мешать открыванию затвора вручную на неавтоматических трехлинейных винтовках (фото 98), а на прицеле ПСО-1, предназначенном для автоматической винтовки СВД, боковой маховик расположен справа (фото 99). Следовательно, боковые маховики вращаются в разных направлениях. На прицелах ПУ, ПЕ, ПБ при вращении бокового маховика (имея его перед собой) против часовой стрелки, от 0 на плюс, нити уходят влево, а пули (средняя точка попадания) пойдут вправо (схема 21). При вращении же его по часовой стрелке, от 0 на минус, нити уходят вправо, а средняя точка попадания, естественно, влево (схема 22).

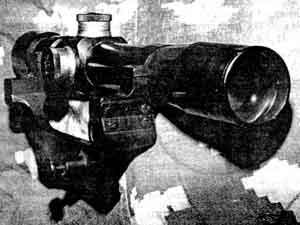

Фото 98. Расположение поправочных маховиков на прицеле ПБ. Маховик боковых поправок расположен слева, чтобы не мешать открывайте затвора

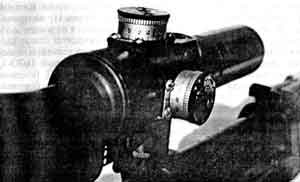

Фото 99. Расположение поправочных маховиков на прицеле ПСО-1. Маховик боковых поправок расположен справа. Открыванию затвора на винтовке СВД он не мешает

Схема 21. Боковые поправки на ПУ, ПЕ. ПБ. Средняя точка попадания (СТП) всегда уходит в сторону, противоположную перемещению прицельных нитей
