Поступление 2-см автоматов Flak 30 и Flak 38 в люфтваффе

В последней таблице указано только количество автоматов, на спаренную установку шло два автомата, на счетверенную – четыре.

В боевых действиях применялось и сравнительно небольшое число 2-см автоматических пушек «Эрликон» обр. 28 (2-см Flak 28). Автоматика пушек «Эрликон» основана на принципе использования энергии отдачи свободного затвора. Питание пушки магазинное. Патроны не имели взаимозаменяемости с другими германскими 2-см зенитными и танковыми пушками. Вес метательного заряда – 30,5 г.

В начале 1944 г. на итальянских заводах для вермахта была изготовлена 361 20-мм установка систем Бреда и Скотти. Обе системы в боевом положении устанавливались на грунте на лафете-треноге, а в походном положении перевозились на специальном двухколесном прицепе.

20-мм пушка Бреда была принята на вооружение итальянской армии в 1935 г. Ее первоначально предполагалось использовать в качестве зенитного и противотанкового орудия. Она имела уникальную систему заряжания. 12 патронов закладывались сбоку в металлическую обойму. После расстрела этих патронов пустая обойма выходила с другой стороны казенной части.

20-см пушка Скотти изготавливалась фирмой «Изотта Фраскани» в Турине. Патроны помещались в круглом магазине, расположенном над казенной частью ствола.

В ходе летней кампании 1940 года немцам удалось захватить 25-мм французские зенитные автоматические пушки системы Гочкиса обр. 1938 г. 25-мм ординарные зенитные установки у немцев получили название 2,5-см Flak 38/39(f). Кроме ординарных, немцы захватили и некоторое число 25-мм спаренных автоматов Гочкиса на тумбовых стационарных лафетах.

Устройство Flak 30

Автомат выполнен независимо от остальных частей пушки, что позволяло использовать его на разных лафетах. Автомат крепился на салазках люльки с помощью простых засовов с пружинными защелками, соединенных с противооткатными устройствами. При выстреле происходил откат всего автомата, чем достигалось уменьшение силы отдачи на лафет.

Люлька своими цапфами крепилась на верхнем станке лафета, составляющем вместе с автоматом качающуюся часть.

Действие автоматики основано на использовании энергии отдачи ствола и затвора при коротком откате ствола. Досылка патрона производилась затвором. Рычажно-кулачный ускоритель отбрасывал затвор в крайнее заднее положение.

Питание автомата производилось из коробчатого магазина, емкостью 20 патронов. При расходе в магазине всех патронов подвижные части автоматически, специальным механизмом взаимозамкнутости останавливались в положении заряжания, а магазин освобождался. При постановке нового магазина с патронами стрельба автоматически возобновлялась.

Ствол моноблок, легко отделялся от ствольной коробки. На замену ствола требовалось 11 секунд. На ствол навинчивался дульный тормоз, представляющий одно целое с пламегасителем.

Затвор представлял собой тело цилиндрической формы и служил для досылки очередного патрона, закрывания канала ствола, производства выстрела и выбрасывания стреляной гильзы.

Спусковой механизм позволял вести как одиночный, так и автоматический огонь. Спуск производился нажатием ножной педали.

Автомат имел пружинный накатник.

Магазин секторный коробчатый. На коробке магазина был цифровой индикатор, указывающий число оставшихся в магазине патронов.

Основанием лафета орудия служила треугольная платформа с тремя сошниками, на концах которых находились домкраты. В боевом положении установка опускалась на грунт, при этом колесная повозка откатывалась в сторону. Горизонтирование лафета на местности производилось с помощью трех домкратов.

Механизмы ВН и ГН имели только по одной скорости. В качестве прицела первоначально использовался Lineavisier, а с ноября 1944 г. – Schwebek reisvisier. Нормальный расчет установки – 5 человек.

В походном положении установка перевозилась на двухколесной подрессоренной повозке со скоростью до 60 км/час.

Достоинствами 2-см автомата Flak 30 являлись простота устройства, возможность быстрой разборки и сборки и сравнительно малый вес – 65 кг.

Недостатком автомата была высокая чувствительность к изменению угла возвышения, результатом чего стало большое число задержек из-за неполного отхода подвижных частей автомата в заднее положение при стрельбе под малыми углами возвышения. При больших углах возвышения гильза выбрасывалась с такой силой, что на ее заднем торце оставались накалины от отражателя. Дульца гильз мялись при ударе об автомат. Бывали случаи обрыва закраины гильзы.

Автомат был чувствителен к запылению, загрязнению и загустению смазки. Небольшие изменения сил сопротивления движению откатывающихся частей вызывали неполный откат и, как следствие, задержку.

При первом заряжании требовалось прикладывать большую силу для отката подвижной части автомата.

Отсутствие непрерывного питания значительно снижало скорострельность.

Данные Flak 30:

Калибр, мм………………………………………………………………………………….. 20

Длина автомата, мм/клб………………………………………………………. 2300/115

Длина ствола, мм/клб: с пламегасителем……………………………… 1451/76,2

без пламегасителя…………………………………………………………… 1300/65

Угол ВН, град. …………………………………………………………………. –12°; +90°

Угол ГН, град. …………………………………………………………………………… 360°

Высота линии огня, мм: без хода…………………………………………………… 740

с ходом……………………………………………………………………………….. 1080

Габариты системы в боевом положении, мм: длина………………………. 4800

ширина………………………………………………………………………………. 1810

высота………………………………………………………………………………… 1600

Ширина хода, мм………………………………………………………………………. 1590

Клиренс, мм……………………………………………………………………………….. 430

Вес ствола с пламегасителем, кг…………………………………………………….. 18

Вес автомата со стволом, кг………………………………………………………… 64,5

Вес системы в боевом положении, кг…………………………………………….. 450

Вес системы в походном положении, кг………………………………………… 770

Вес магазина с 20 патронами, кг……………………………………………………. 9,5

Скорострельность, выстр./мин: максимальная………………………. 280—300

практическая………………………………………………………………… 100—120

Дальность стрельбы, м……………………………………………………………….. 4800

Досягаемость по высоте, м…………………………………………………………. 3700

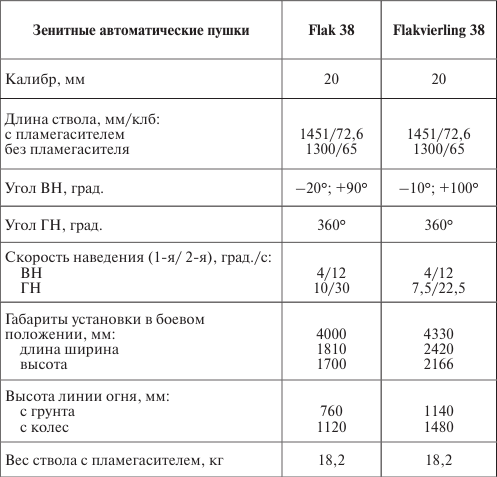

Таблица 9

Данные 2-см Flak 38 и Flakvierling 38
