Боеприпасы 2-см зенитных автоматов

Зенитные автоматические пушки обр. 30 и 38, а также танковые пушки 2-см KwK 30, KwK 38 использовали одинаковые боеприпасы. Однако эти боеприпасы не взаимозаменяемы с боеприпасами 2-см зенитной пушки – Эрликон (2-см Flak 28).

Таблица 10

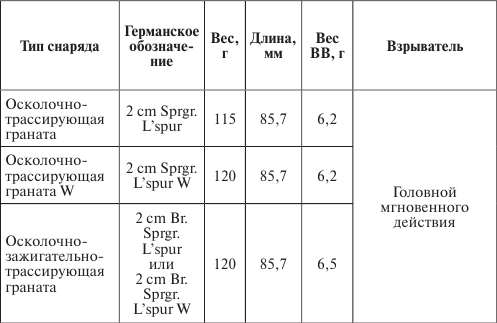

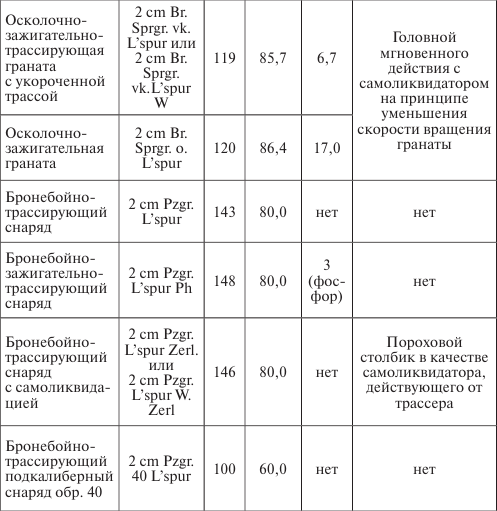

Снаряды:

Таблица 11

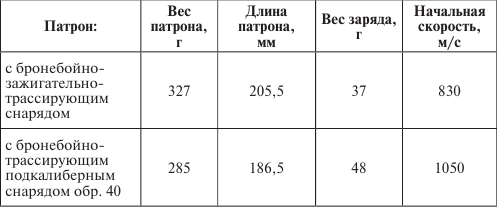

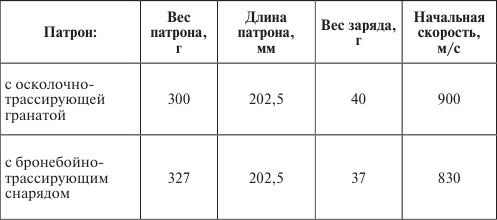

Патроны:

Гильза латунная или стальная – длиной 138,2 мм, диаметр фланца 26,9 мм.

Бронепробиваемость подкалиберным снарядом обр. 40 при начальной скорости 1050 м/с под углом 30° к нормали на дистанции 100 м – 39 мм, 500 м – 20 мм.

20-мм итальянские зенитные автоматические пушки

Таблица 12

Данные 20-мм итальянских зенитных автоматических пушек

Устройство 2,5-cм Flak 38/39(f)

Ствол автомата состоял из трубы и кожуха. Автоматика работала за счет энергии газов, отводимых из канала ствола. Затвор продольно скользящий. Ствол относительно всего автомата неподвижен. Досылка патронов и экстракция стреляных гильз осуществлялись затвором.

Автомат был очень чувствителен к любому возрастанию сопротивления движущихся частей – загрязнение деталей автомата, затрудненная экстракция и т. д. И, как следствие этого, автомату присущи частые задержки, в том числе «неполный отход» частей в крайнее заднее положение.

Питание автомата во время стрельбы производилось из коробчатого магазина на 15 патронов. Вес наполненного магазина – 17 кг. При расходе в магазине всех патронов подвижные части автомата останавливались в заднем положении. На замену магазина требовалось от 3 до 4 секунд, что приводило к снижению практической скорострельности. Большой вес магазина с патронами создавал неудобства в обращении с ним.

Автомат отключался на люльке. Противооткатные устройства состояли из гидравлического тормоза отката и пружинного накатника.

В боевом положении пушка устанавливалась на трех станинах, имеющих на концах домкраты. Колеса в боевом положении снимались. В исключительных случаях стрельба велась с колес в направлении, противоположном движению. В этом случае две задние станины оставались сведенными вместе, образуя хобот с двумя сошниками, а передняя станина свободно покоилась на грунте. Ход лафета подрессоренный, с независимой подвеской.

Кроме полевого лафета, 25-мм автомат Гочкиса устанавливался на стандартном тумбовом лафете. Этот лафет использовался в системе ПВО. Также автомат устанавливался на самоходных лафетах и кораблях.

На тумбе устанавливался и 25-мм спаренный автомат Гочкиса. Устройство этих автоматов ничем не отличалось от устройства автомата ординарной установки. Вес спаренной установки без магазина – 465 кг.

Данные 2,5-cм Flak 38/39(f):

Калибр, мм………………………………………………………………………………….. 25

Длина ствола, мм/клб……………………………………………………………. 1500/60

Длина автомата, мм……………………………………………………………………. 2220

Угол ВН, град. …………………………………………………………………… –6°; +85°

Угол ГН, град. …………………………………………………………………………… 360°

Скорость ВН, град./с……………………………………………………………………. 11

Скорость ГН, град./с…………………………………………………………………….. 35

Длина отката, мм…………………………………………………………………. 130—150

Габариты в походном положении, м: длина……………………………………. 3,6

ширина………………………………………………………………………………. 2,15

высота………………………………………………………………………………….. 1,9

Вес автомата, кг…………………………………………………………………………… 114

Вес системы в боевом положении, кг…………………………………………….. 430

Вес системы в походном положении, кг………………………………………. 1180

Баллистические данные

Вес снаряда, кг………………………………………………………………………….. 0,25

Вес патрона, кг………………………………………………………………………….. 0,68

Начальная скорость снаряда, м/с………………………………………………….. 900

Баллистическая дальность, м……………………………………………………… 7000

Баллистический потолок, м………………………………………………………… 5250

Темп стрельбы, выстр./мин:…………………………………………………………. 220

Скорострельность, выстр./мин…………………………………………………….. 160

Первой серийной 3,7-см автоматической зенитной пушкой стала 3,7-cм Flak 18. Прототипом ее была пушка ST-10, созданная фирмой «Рейнметалл» в конце 20-х годов. Автоматика пушки работала за счет энергии отдачи при коротком ходе ствола. Стрельба велась с тумбового лафета, опиравшегося с помощью крестообразного основания на грунт. В походном положении орудие устанавливалось на четырехколесную повозку.

В Германии же 3,7-см автоматическая пушка фирмы «Рейнметалл» поступила на вооружение в 1935 г. под названием 3,7-cм Flak 18. Одним из существенных недостатков стала четырехколесная повозка. Такая повозка оказалась тяжелой и неповоротливой, поэтому на смену ей был разработан новый четырехстанинный лафет с отделяющимся двухколесным ходом.

3,7-см зенитная автоматическая пушка с новым двухколесным лафетом и рядом изменений в устройстве автомата получила название 3,7-cм Flak 36. Стоимость такого автомата составляла 24 тысячи RM.

Иногда в литературе упоминается 3,7-см установка Flak 37 – это та же установка Flak 36, но с другим прицелом (Flakvisier 37 вместо Flakvisier 36).

Кроме штатных лафетов обр.1936 г., 3,7-см автоматы Flak 18 и Flak 36 устанавливались на железнодорожных платформах и различных автомобилях, как бронированных, так и не бронированных.
