Устройство водоприемной части бетонного колодца в принципе аналогично деревянному. Здесь также надо стремиться к тому; чтобы приток воды шел через дно. Когда водоносный пласт состоит из очень рыхлых пород, под нижнее кольцо подводят основание из толстых досок, на который насыпают гравий фильтра. В маломощных водоносных слоях иногда устраивают приток воды через боковые отверстия, которые выполняют горизонтальными (А), восходящими (Б) или V-образными (В). Последнее с внешней стороны засыпают песком или мелким гравием, а с внутренней — более крупным гравием, что должно предохранить колодец от заноса песком.

По мере наращивания ствола шахты швы между бетонными кольцами тщательно заделывают цементным раствором 1: 3. Стыки между торцами колец в пределах водоприемной части следует хорошо уплотнить просмоленной пеньковой веревкой диаметром 10 мм. Это уплотнение укладывается в специальный желобок, отформованный в верхнем торце кольца. Уплотнение зажимается под давлением верхних колец и обеспечивает высокую плотность стыка. Разработку мягкого грунта под шахты ведут от середины. При плотном грунте сначала выбирают грунт под кольцом вдоль ножа, а когда крепление осядет, то вынимают середину. Если погружение бетонных колец остановится вследствие трения о грунт, надо на верхнее кольцо установить платформу с дополнительной нагрузкой.

Для предохранения заноса водоприемника песком используют специальные фильтры, которые устанавливают на растворе в боковые стенки или же формуют такие фильтры непосредственно при изготовлении колец. Наибольшее распространение получили фильтры из крупнопористого бетона, т. е. бетона без мелкого заполнителя (песка). Размеры зерен гравия и щебня для крупнопористого бетона подбирают в зависимости от крупности зерен песка водоносного слоя в соотношении 10: 1. Крупный заполнитель обволакивают сметанообразной смесью цемента с водой, укладывают в форму и слегка трамбуют. На 1 часть цемента (по массе) берут б частей гравия или щебня при В/Ц = 0,3–0,5. Боковые фильтры из крупнопористого бетона сделать несложно, если бетонные кольца самодельные. Для этого у нижнего водоприемного кольца при его формировании делают два пояса высотой 15–20 см не из монолитного бетона, а из крупнопористого. Или же при укладке бетона в опалубку закладывают в шахматном порядке заранее изготовленные из крупнопористого бетона вставки в виде кирпичей. В кольцах заводского изготовления для установки фильтров пробивают в стенках окна.

Если крупнопористая бетонная смесь готовится в бетономешалке, сначала подают воду, затем половину массы щебня и полную массу цемента. После этого догружают вторую половину щебня. Дозировку производят по массе. Бетономешалка при этом должна все время вращаться. Смесь перемешивают в течение 3–7 мин до полного обволакивания отдельных зерен заполнителя цементным раствором, который на поверхности зерен имеет слабый отблеск воды. Готовая к укладке бетонная смесь получается жесткой и рассыпчатой.

Иногда колодцы делают из бетонных пластин. Изготовление пластин намного проще, чем колец, так как форма для них очень простая. Прямоугольные и квадратные колодцы из бетонных пластин по внешнему виду походят на деревянные срубовые, только вместо бревен — бетонные пластины.

В сравнении с круглым колодцем, при равновеликой площади сечения в свету, квадратный колодец требует для ствола больше материала примерно на 13 %. Чтобы приблизить расход материала к потребному расходу для круглого колодца, сечение колодца из пластин принимают не квадратным, а шести- или восьмиугольным. Для шестигранного колодца по сравнению с круглым расход материала увеличивается только на 5 %, а для восьмигранного — уже только на 2 %. Можно сэкономить и эти 2 %, сделав пластины кольцевыми. Высоту одной кольцевой пластины делают равной 18 см, ширину — 10–15 см. Среднюю длину кольцевой пластины берут такой, чтобы в одном ряду уложилось 6–8 пластин, составляющих полное кольцо. Очевидно, что форма для изготовления кольцевых пластин будет уже сложнее.

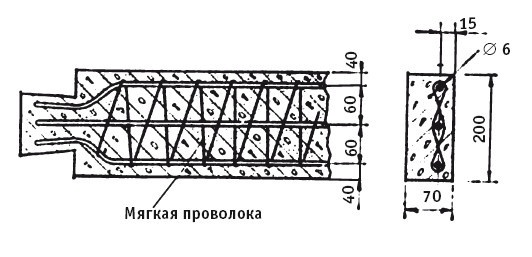

Конструкция бетонной пластины.

Концы пластин для надежного сопряжения в углах отформовывают в лапу. Пластина должна воспринимать изгибающую нагрузку от возможного бокового давления грунта, т. е. работать как балка. Поэтому арматуру в пластине надо расположить ближе к плоскости, обращенной внутрь колодца. Для уменьшения проницаемости стенок бетонного ствола пластины ставят на растворе. Если при строительстве колодца из бетонных пластин пользоваться сваркой, то концы бетонных пластин не надо формовать в лапу, а вместо этого предусмотреть стальные закладные пластины.

В заключение заметим, что с использованием бетона сравнительно легко можно выполнить ремонт деревянного колодца. Сруб, находящийся в водоносном слое, может быть разобран, если это возможно, и заменен бетонными пластинами, а верхняя часть, над уровнем воды, укреплена монолитным бетонированием. Для этого к деревянным стенкам гвоздями крепится арматура, например, в виде сотки, и производится бетонирование с помощью скользящей опалубки или без нее, но уже с набивкой раствора, а не бетона. В этом случае получающийся после твердения материал носит название армоцемента. Прочность армо-цемента высока. Даже в судостроении армоцемент применяют для строительства корпусов судов и для ремонта разрушенной гниением деревянной обшивки. При ремонте очень гнилых деревянных колодцев, когда есть опасность разрушения крепления, колодец засыпают песком и замену крепления производят, как и при строительстве нового колодца, извлекая песок, что, понятно, легче.

Колодцы из естественного камня или кирпича долговечны, не проницаемы для поверхностных загрязнений и удовлетворяют основным техническим санитарным требованиям. Для каменной (бутовой) кладки обычно применяют такие натуральные камни, как сланцы, плотные известняк и песчаники. У этих камней обычно имеются с двух или нескольких сторон плоские участки (постели), а если их нет, такие плоскости легко получить при обработке.

Колодец можно построить и из кирпича, но только из красного и при условии его соответствующего качества. Силикатный кирпич применять нельзя, в земле он быстро разрушается, Каменные и кирпичные колодцы имеют, как правило, круглую форму с внутренним диаметром 0,75—1 м. При такой форме колодца расход материала наименьший. Как и у других колодцев при небольшой глубине, кладка может быть возведена в готовой шахте. Глубокие колодцы строят обычным опускным способом. В этом случае также кладку надо возводить на опорном башмаке, диаметр которого должен немного выступать за внешний диаметр кладки. Башмак можно сделать из дерева или железобетона и снабдить его режущим ножом из стали. Технология строительства в принципе такая же, как из монолитного бетона.

Толщину стенок каменного (бутового) колодца принимают равной 35 см, кирпичного колодца — не менее 25 см. Кладку ведут на цементном растворе состава 1: 3 или 1: 4 в зависимости от марки цемента. С целью экономии цемента может быть применен также и цементно-известковый раствор 1:2:5 (портландцемент— известь — песок).
