Скорость бурения в галечниковых и гравийных породах можно значительно повысить, применяя желонку возможно большего диаметра, имеющую низко посаженный клапан с кожаной прокладкой. Зазор между желонкой и внутренними стенками труб должен составлять 5 мм.

При бурении гравия и галечника работа такой желонкой производится на штангах несильными частыми ударами (высота подъема 5—10 см). При этом рабочие стоят на настиле, устроенном на деревянных хомутах, укрепленных на обсадных трубах (если нет других устройств для давления). По мере углубления желонки трубы под давлением погружаются без вращения. Особенно успешной проходки данной желонкой можно достичь в водоносных галечниках, когда столб воды в скважине покрывает всю желонку. При бурении такой желонкой сухих галечников в скважину необходимо подливать воду и забрасывать вязкую глину.

Бурение в глинистых породах связано с изменением способа бурения. Твердые и вязкие глины можно бурить без обсадки трубами, применяя легкое зубильное долото, желонку, буровую ложку, змеевик. В слабых, сильно песчанистых глинах проходку ведут при помощи желонки. Эти глины можно также бурить без применения труб.

В плотных глинах породу на забое разрыхляют легким зубильным долотом на глубину 50–70 см. Затем долото поднимают и на забой опускают клапанную желонку, которой и извлекают измельченную породу. Чтобы сухая глина во время обработки долотом или желонкой пришла в состояние, удобное для ее отбора, в скважину после каждого подъема желонки выливают два-три ведра воды. При появлении в скважине собственной воды подлив ее с поверхности прекращают.

Для бурения мягких и вязких пород иногда применяют желонку без клапана или даже снимают с нее башмак и бурят непосредственно желоночной трубой. В последнем случае желонку приподнимают на 2–3 м над забоем и с этой высоты сбрасывают на забой. Ударное бурение в глинах возможно при использовании как штанг, так и каната.

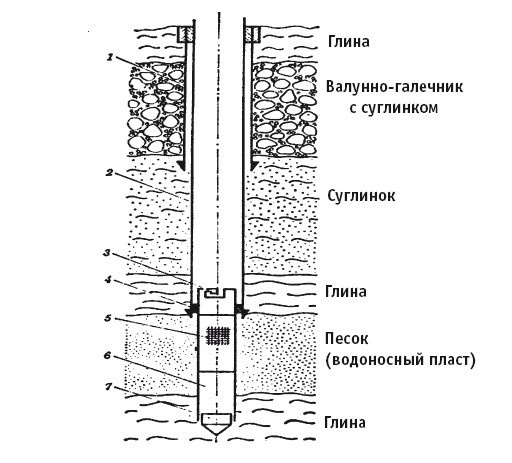

Устройство трубчатой скважины:

1 — вспомогательная обсадная труба; 2 — основная обсадная труба; 3 — муфта; 4 — сальник; 5 — сетка; 6 — отстойник; 7 — пробка.

На рисунке показана трубчатая скважина, устроенная в сложном грунте с валунно-галичниковыми отложениями. Камня этих отложений, плотно «упакованные» крепким суглинком, представляют исключительную трудность для проходки скважины самодельным инструментом и с помощью самодельного оборудования. Причем скважину приходится бурить на глубину 20–50 м. Скважину для такого трубчатого колодца стараются сначала сделать возможно большего диаметра, обычно 300–350 мм. Поскольку камни лежат сверху, под двухметровым слоем глины, через такую скважину иногда легче поднять камень на поверхность, нежели дробить его в забое. Обсадную трубу для этой первой скважины делают из какого-либо подручного материала, даже из досок или из кровельной жести. После проходки валунно-галечниковых отложений скважину начинают бурить под основную обсадную трубу. Обсадную трубу нижним концом опускают до верхней части водоносного слоя, а ниже помещают еще одну трубу — фильтр с отстойником.

Мягкие и вязкие глины можно бурить вращательным способом ложкой и змеевиком.

Нередко ложку или змеевик не удается вручную оторвать от забоя. В таких случаях применяют ваги, которые в виде рычага подводят на козлах под шарнирный хомут. Нажимом на длинный конец рычага инструмент приподнимают над забоем. Хорошие результаты дает также натяжение инструмента при помощи лебедки или ворота с одновременными ударами кувалдой по хомуту, находящемуся на инструменте.

Бурение в глинистых породах с галькой и валунами осложняется, так как в этих случаях глина с трудом забирается желонкой. Ложкой в этих породах бурить нецелесообразно, потому что галька не всегда входит в щель ложки. Помимо этого ложка может отклониться от вертикальной линии вследствие давления с одной стороны гальки или валуна. Применение пирамидального долота позволяет дробить или сбивать валуны в сторону, за стенки башмака обсадной трубы. Если диаметр валуна больше диаметра труб, то его прижимают трубами и разбивают долотом на забое; разбитый на мелкие куски валун забирают желонкой вместе с глиной. При встрече крупных валунов в некоторых случаях приходится выбирать новую точку для бурения. При бурении сухих глин с галькой и валунами в скважину подливают воду.

Если стенки скважины устойчивы, нет необходимости использовать обсадные трубы для одновременного крепления. Однако в этом случае рекомендуется применять после пирамидального долота округляющее для сохранения диаметра скважины.

Таким образом, прежде чем начать строительство трубчатого колодца, надо собрать по возможности полные сведения о характере горных пород, которые придется пройти, чтобы достичь водоносного горизонта. Значительно усложняют дело твердые каменные слои или валунно-галечниковые отложения, особенно когда они залегают на глубине 10 м и более. Эти породы представляют серьезное препятствие, и пройти их с помощью самодельного инструмента исключительно трудно. И для того чтобы пробиться через такие породы, понадобятся более серьезное оборудование и инструмент.

Ручное бурение скважин применяется в основном в тех местах, куда трудно доставить буровую технику. Ручным ударно-вращательным бурением, используя только мускульную силу человека, проходят скважины наибольшим диаметром 200–250 мм и глубиной до 70 м, а в отдельных случаях — и до 100 м. Проходку скважины ударно-вращательным бурением ведут вращением различных буров, а в твердых и сыпуче-плывучих породах — долблением специальными долотами и стаканами. Эти буровые инструменты подсоединяют к буровым штангам, которые соответственно вращают руками или попеременно поднимают и сбрасывают в забой. Отсюда и название способа проходки — ручное ударно-вращательное бурение. В зависимости от типа грунта для бурения используются различные инструменты, которые можно изготовить практически в домашних условиях с привлечением сварщика и токаря.

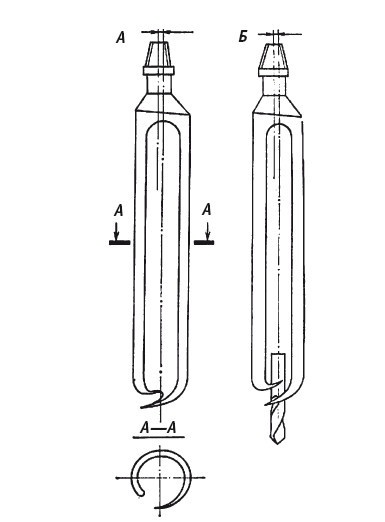

Ложковый бур.

Для проходки пластичных пород (глины и смеси глин с песками) наиболее приспособленным инструментом являются ложковые буры (ложки). Ложка — это полуцилиндр, свернутый из листовой стали, например cm. 3, елевой отогнутой режущей кромкой (если смотреть сверху). Порода в полости полуцилиндра удерживается сжатием и прилипанием, поэтому продольная щель между кромками для более сыпучих пород должна быть более узкой. Ложка забирает породу вертикальной и нижней режущими кромками. Нижнюю часть ложки устраивают по-разному. При самостоятельном изготовлении низ ложки выполнен ковшеобразным резцом (А) или елевой стороны сделан в виде резца, а с правой — в виде поперечного выступа, причем между этими отгибами можно пропустить сверло по металлу и приварить его к телу ложки (Б). И то и другое несложно выполнить, если есть возможность нагреть металл до пластичного состояния. Ложку можно также сделать из трубы подходящего диаметра и использовать ее даже без термического упрочнения режущих кромок.
