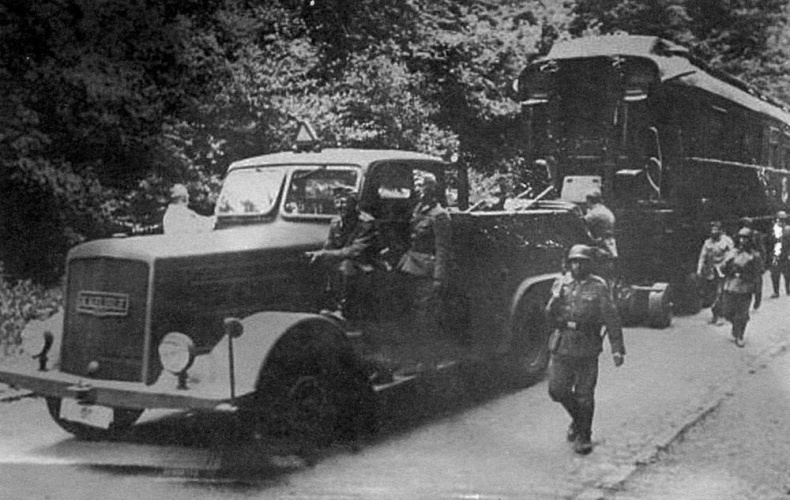

На редкой открытке конца 1930-х гг. представлен тягач Kaelble Z6V2A, транспортирующий железнодорожный вагон на многоколёсном прицепе. На тягаче стоял 130-сильный двигатель

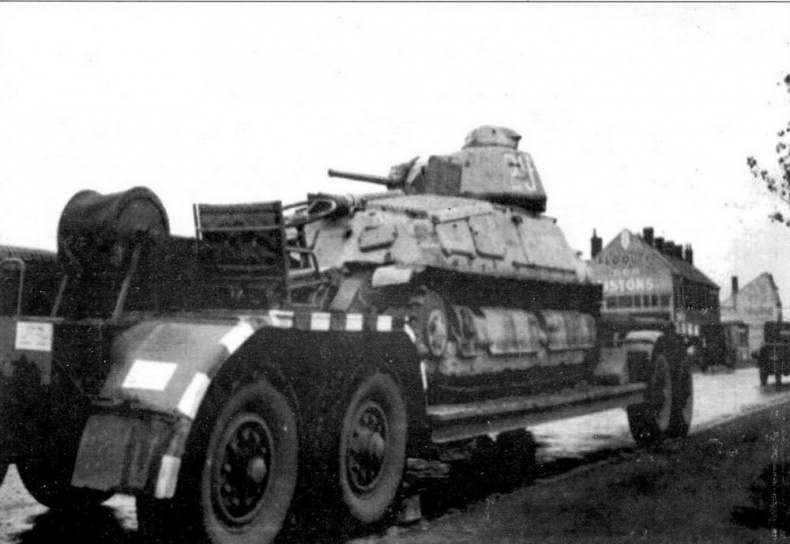

1940 г. Танковый прицеп Sd.Anh.116 с французским танком Somua S 35. К 1942 г. рядовой армейский эвакуационный взвод был оснащён шестью машинами Sd.Kfz.9 и одним 6-тонным тягачом Sd.Kfz 9/1, а также четырьмя прицепами Sd.Anh.116 (Sender Anhanger — специальный прицеп). Они имели грузоподъёмность 8 000 кг и 22 000 кг соответственно. Буксировались полугусеничными 18-тонными Sd.Kfz 9 фирмы Famo или тяжёлыми колёсными тягачами Hanomag SS 100.

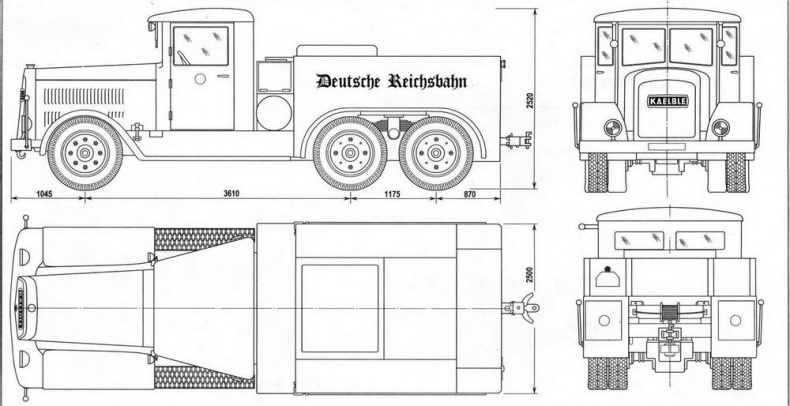

Немецкий тягач Kaelble Z6V2A

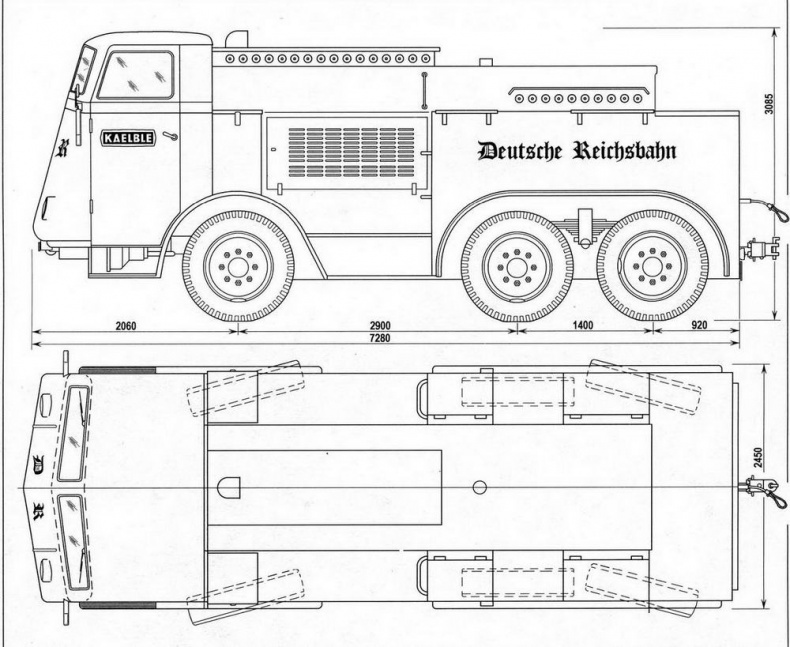

Немецкий тягач Kaelble Z6R3A

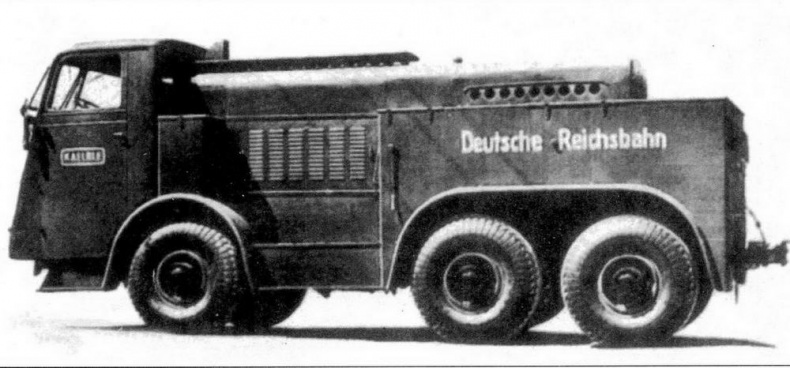

Тяжёлый бескапотный тягач Z6R3A; двигатель — 200 л.с., колёсная формула — 6x6. Транспортировал бронетехнику и сверхтяжёлые грузы

В это же время в Люфтваффе приняли на вооружение 30 автомобилей Kaelble Z6Wa с дизельным 100-сильным двигателем Kaelble. В задней части её находилась лебедка с усилием на тросе до 4,5 т.

В 1938 г. фирма построила тяжёлый бескапотный тягач Z6R3A (6x4 и 6x6) с 6-цилиндровым 200-сильным дизелем центрального расположения. С помощью таких машин по дорогам рейха перевозились сверхтяжёлые грузы, в том числе экспериментальные образцы оружия и бронетехники.

В 1945 г. фирма Kaelble оказалась в американской зоне оккупации. Здесь её сотрудникам было предложено разработать дальнейшую программу производства тяжёлых грузовиков.

Hanomag ST 100W

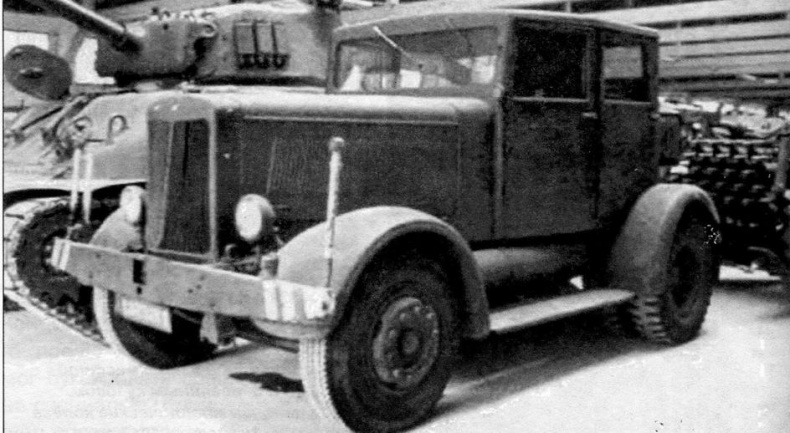

Армейский тягач Hanomag ST 100W

Фирма Hannoverische Maschinenbau AG была основана в 1835 г. и долгие годы выпускала железнодорожную технику и паровозы. Первые грузовики марки Hanomag появились в 1905 — 1908 гг.

С 1932 г. это предприятие специализировалось на выпуске манёвренных короткобазных двухосных капотных дорожных тягачей серии SS. В 1937 г. здесь создали тяжёлый тягач Hanomag Schnell-Laster SS100 Gigant с базой 2750 мм, оснащённый 6-цилиндровым дизелем и шестиступенчатой коробкой передач. Он развивал скорость до 40 км/ч и мог буксировать автопоезда массой 25 — 30 т. Этот автомобиль стал первым серийным немецким грузовиком с подвеской на амортизаторах.

Тягач Hanomag SS100 в годы войны можно было встретить на аэродромах Люфтваффе и в инженерных войсках. Вариантов машины имелось немало. Для Вермахта выпускали модель ST 100W со сдвоенной водительской кабиной, расположенной сзади лебёдкой, перенесёнными к середине корпуса топливными баками. Помимо самолётов и повреждённых танков, автомобили Hanomag ST 100W широко использовались и для буксировки понтонов.

Армейский тягач Hanomag SS100; двигатель — 100 л.с., скорость — до 40 км/ч. 1937 г.

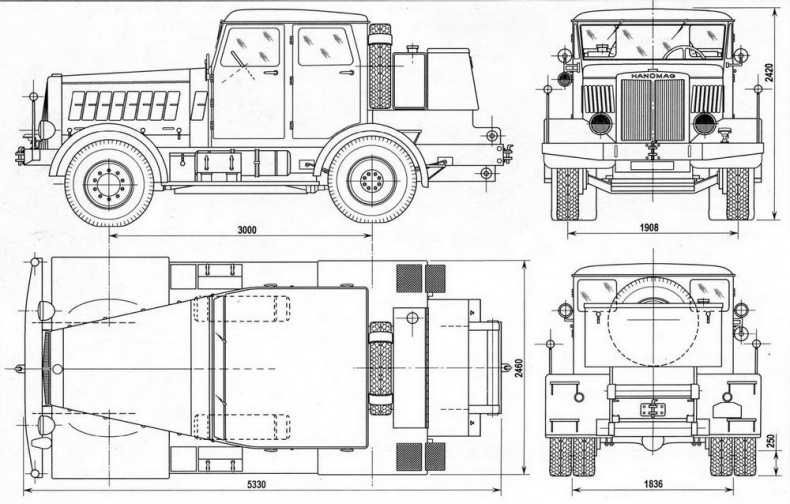

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ HANOMAG ST 100W

ПОЛНАЯ МАССА, кг: 6600.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина - 5330, ширина - 2460, высота - 2420, клиренс - 260.

БАЗА, мм: 3000.

КОЛЕЯ, мм: передняя - 1908, задняя -1836.

КОЛЁСНАЯ ФОРМУЛА: 4x2.

ДВИГАТЕЛЬ: 6-цилиндровый Hanomag D85S, дизельный, водяного охлаждения, диаметр цилиндра и ход поршня 110x150 мм; мощность 100 л.с.

ТРАНСМИССИЯ: четырёхступенчатая коробка передач, передаточное число главной передачи — 6,30.

ХОДОВАЯ ЧАСТЬ: подвеска на полуэллиптических рессорах, рулевое управление ZF-Ross, рама с U-образными лонжеронами. ТОРМОЗА: ножной - гидравлический, с резервным пневматическим контуром на все колёса, ручной - на задние колёса.

РАДИУС ПОВОРОТА, м: 12.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 40.

ЁМКОСТЬ БАКОВ, л: 250.

ЗАПАС ХОДА, км: 500.

МАССА БУКСИРУЕМОГО ГРУЗА, кг: 20 000.

ГРУЗОВОЕ ОБОРУДОВАНИЕ: лебедка с тросом — 80 м, сила тяги — 3,5 т.

Skoda RSO

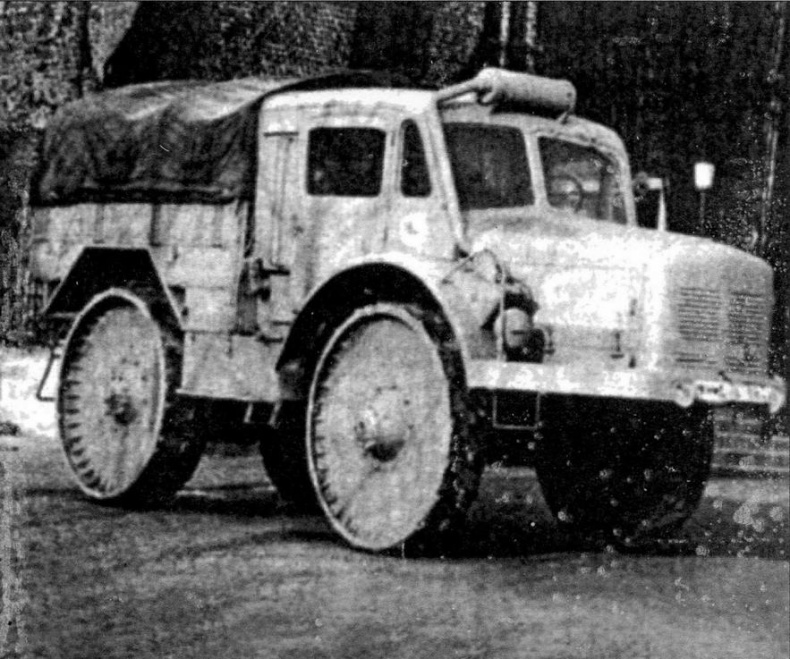

Немецкий тягач Skoda RSO, полноприводной с трёхместной кабиной и деревянным кузовом. Имел цельнометаллические колёса большого диаметра. 1943 г.

В 1942 г. на фирме Skoda разработали тягач повышенной проходимости Skoda RSO. В течение следующего года изготовили около 200 единиц (по другим данным — менее 100).

Это был полноприводной колёсный автомобиль с закрытой деревометаллической трёхместной кабиной и деревянным грузовым кузовом. Цельнометаллические колёса имели стальные шевроны-грунтозацепы.

RSO предназначался для буксировки повреждённой лёгкой бронетанковой техники и тяжёлых артсистем. Однако из-за трудностей, связанных с изготовлением стальных колёс большого диаметра, выпуск тягача быстро свернули. К тому же выявилась неэкономичность его использования в полевых условиях.

Тягачи Skoda RSO применялись в 1944 — 1945 гг. в основном на Западном фронте — в Арденнской операции в Бельгии и Нидерландах. Несколько машин, оставшихся на Куммерсдорфском полигоне, эксплуатировались в ГДР до 1960 г.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ SKODA RSO

ПОЛНАЯ МАССА, кг: 7000.

ЭКИПАЖ, чел.: 3.

ГРУЗОПОДЪЁМНОСТЬ, кг: 5000.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина - 6220, ширина - 2300, высота - 3065, клиренс - 490.

БАЗА, мм: 3000.

ДВИГАТЕЛЬ: 4-цилиндровый Skoda, карбюраторный, рядный, воздушного охлаждения; мощность 90 л.с..

ТРАНСМИССИЯ: пятиступенчатая коробка передач, демультипликатор, блокируемый дифференциал.

ХОДОВАЯ ЧАСТЬ: подвеска на полуэллиптических листовых рессорах,стальные колёса диаметром 1500 мм, ширина передних колёс - 300 мм,задних - 400 мм.
