длина - 6170, ширина - 2640, высота - 2870.

ДВИГАТЕЛЬ: дизель Gardner 6 LW, 6-цилиндровый; мощность 102 л.с..

ЁМКОСТЬ БАКОВ, л: 245.

ЗАПАС ХОДА, км: 690.

ГРУЗОВОЕ ОБОРУДОВАНИЕ: 8-тонная и 3-тонная лебёдки с приводом от основного двигателя.

Foden

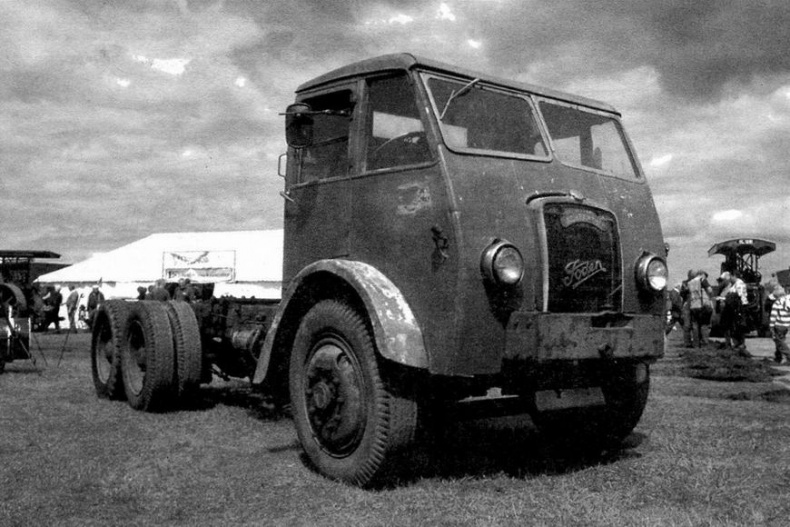

Трёхосное шасси Foden DG6 1933 г. выпуска.

В июле 1931 г. Э.Фоден сконструировал первый 6-тонный дизельный автомобиль Foden R. Грузовик был выполнен по полукапотной схеме и оснащался дизельным мотором Gardner. В 1933 г. фирма Foden начала формировать гамму дизельных двухосных — четырёхосных вариантов машин грузоподъёмностью от 4 до 15 т.

Базовыми моделями стали — DG4/6, DG5/10, DG6/12 и DG5/15 с двигателями мощностью 68 — 102 л.с., четырёх- или пятиступенчатыми коробками передач, главной червячной передачей, рессорной подвеской и гидроприводом тормозов. В их индексе аббревиатура DG означала — Gardner diesel, а цифры указывали на количество цилиндров двигателя и грузоподъёмность автомобиля.

Все модели имели огромный по тем временам ресурс — до 250 тыс. км.

Во время Второй мировой войны фирма Foden изготовила 1750 грузовиков в армейском исполнении. В основном это были ремонтно-эвакуационные машины, способные буксировать повреждённую бронетехнику или прицепы с танками.

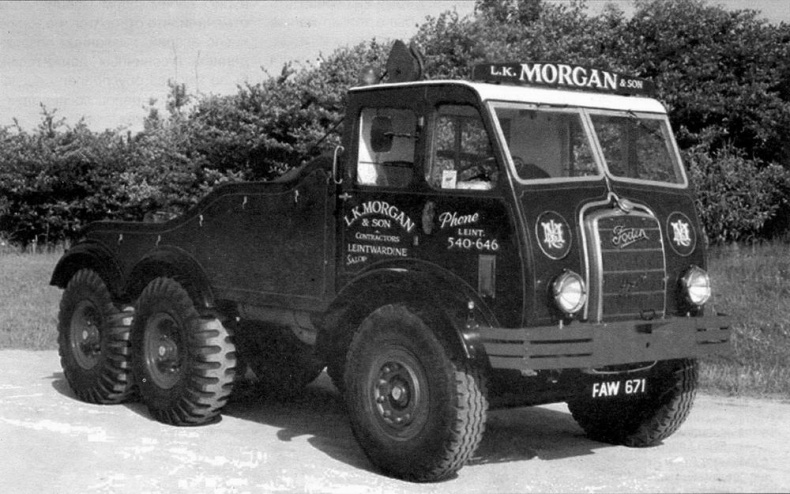

Ремонтноэвакуационная машина Foden DG6/12 (выпуск 1940 г.) на слёте старых автомобилей. Гейдон, Англия. 2006 г.

В середине 1930-х гг. в Германии разработали несколько моделей тяжёлых грузовиков грузоподъёмностью 8,8 — 9,5 т. Наиболее массовыми были Bussing-NAG 900 и 900А, Faun L900 D567. Для транспортировки танков использовались и трофейные машины: чешские Skoda 6VTP6-T и Skoda 6К, Tatra Т81, французские Laffli S45TL, Bernard и Willeme. На вооружении Вермахта также состояли специальные прицепы Sd.Anh.115 и Sd.Anh.116.

Faun L900 D567

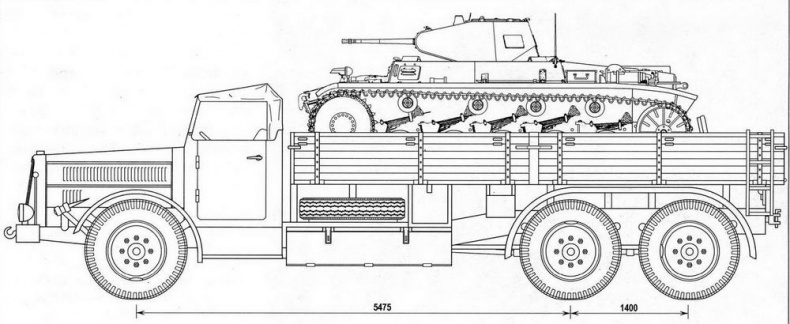

Немецкий транспортёр танков Faun L900 D567

В 1930-х гг. в период становления Вермахта для перевозки бронетехники использовались трёхосные 9-тонные грузовые автомобили и низкорамные прицепы. Считалось, что в армии находилось около 200 танковых транспортёров Faun и Bussing-NAG. Однако перемещаться они могли исключительно по шоссе. К тому же перевозить на них можно было только лёгкие танки.

Единственным случаем, когда применение таких машин полностью себя оправдало стал «аншлюс» Австрии. Тогда по германским автострадам танки были доставлены к её границам, а далее они двинулись своим ходом. Специалисты отмечали, что относительно малое число аварий, вызванных повреждением гусеничных движителей, было как раз обусловлено подвозом техники в район сосредоточения на грузовиках.

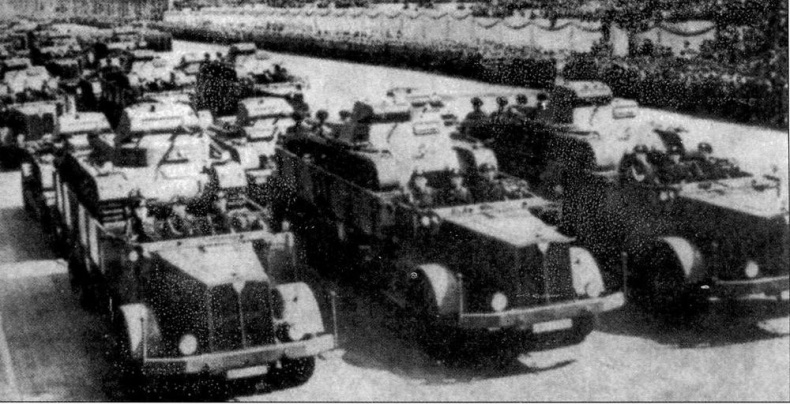

Тяжёлые грузовые автомобили Faun L900D567 с танками Pz-I и Pz-ll в кузовах на военном параде. Германия, 1937 г.

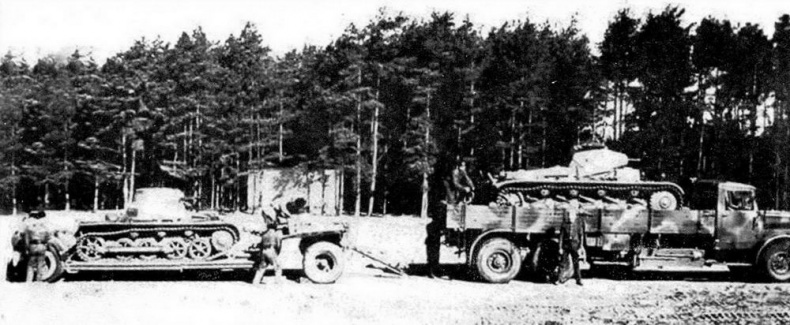

Транспортировка немецких лёгких танков в кузове автомобиля Faun и на специальном прицепе Sd.Anh. 115

В дальнейшем 9-тонные транспортёры нашли ограниченное применение в инженерных войсках. В конце концов, несколько «бюссингов» переоборудовали в самоходные 88-мм зенитные установки, для чего они очень мало подходили. Тем не менее, две такие машины использовались при сражении за Будапешт зимой 1944/45 г.

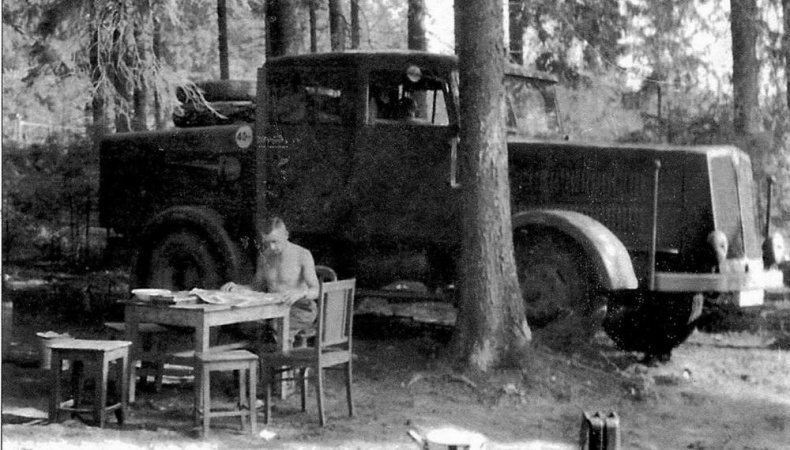

Автомобиль Faun ZR для буксировки прицепов массой до 40 т, унифицированный с серией L900.

Это короткобазный капотный балластный тягач с двигателем 150 л. с. Колёсная формула 4x4. Кабина — двойная, вмещающая семь человек. Фотоснимок сделан в 1941 г. под Курском

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ FAUN L900 D567

ПОЛНАЯ МАССА, кг: 8900.

ГРУЗОПОДЪЁМНОСТЬ, кг: 9500.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина - 9800, ширина - 2500, высота - 2600, клиренс - 300.

БАЗА, мм: 5475+1400.

КОЛЕЯ, мм: передняя - 2095, задняя - 1975.

КОЛЁСНАЯ ФОРМУЛА: 6X4.

ДВИГАТЕЛЬ: 6-цилиндровый Deutz F6 М517, дизельный, водяного охлаждения; мощность 150 л.с..

ТРАНСМИССИЯ: четырёхступенчатая коробка передач, передаточное число главной передачи — 6,50.

ХОДОВАЯ ЧАСТЬ: подвеска на полуэллиптических рессорах, червячное рулевое управление, рама с U-образными лонжеронами.

ТОРМОЗА: ножной - пневматический Knorr на все колёса, ручной - на карданный вал.

РАДИУС РАЗВОРОТА, м: 21.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 50.

ЁМКОСТЬ БАКОВ, л: 200.

ЗАПАС ХОДА, км: по шоссе - 360.

Kaelble

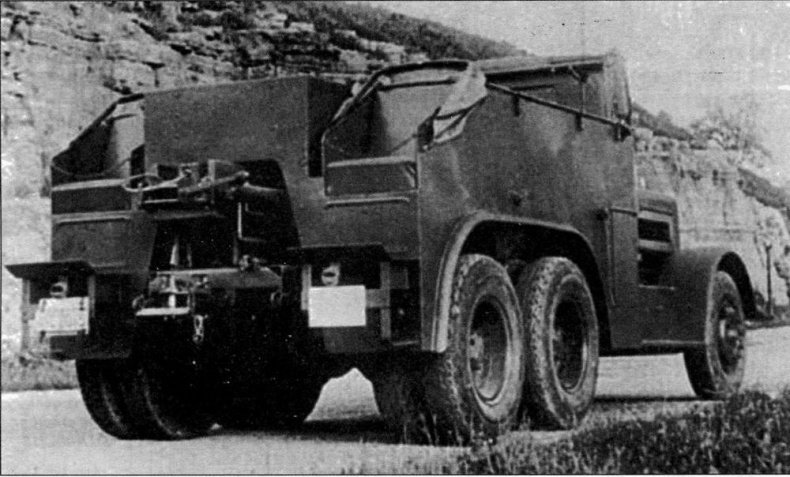

Короткобазный тягач Kaelble Z6WA со 100-сильным дизельным двигателем. Находился на вооружении сухопутных войск, но нашёл применение и в Люфтваффе в качестве аэродромного тягача. 1937 г.

Фирма Carl Kaelble Motor относится к категории малосерийных производителей и известна своими машинами специального назначения, выпускавшимися по заказам. Ещё до Первой мировой войны здесь стали изготавливать дорожные тягачи.

Первыми военными машинами Kaelble, изготовленными в 1936 г., были обычные 36-сильные колёсные тракторы, переоборудованные в аэродромные тягачи Z2S для Люфтваффе. Так, военно-воздушные силы Германии на короткое время стали основным заказчиком тягачей, выполненных на стандартном шасси.

В 1936 —1937 гг. фирма выпустила 30 короткобазных аэродромных тягачей Z6WA (6x6) со 100-сильным дизелем, пятиступенчатой коробкой передач, лебёдкой с тяговым усилием 4,5 т и двумя задними местами для сцепщиков.

За два последующих года было построено ещё 120 балластных машин Z8V2Aco 130-сильным двигателем и шестиступенчатой КПП. Машина понравилась военным специалистам, и в аэродромные службы поступила практически вся партия этих тягачей, оснащённых дизельным двигателем Kaelble 130 л.с.
