Крейсер I ранга "Рюрик" (1889-1904) - читать онлайн книгу. Автор: Рафаил Мельников cтр.№ 12

Отсутствие у корабля полномочного хозяина – главного конструктора, способного настоять на весовой дисциплине, было одной иэ главных бед судостроения того времени. Поэтому и складывались такие, например, парадоксальные ситуации, когда МТК утверждал расположение боеприпасов в погребах, не решив вопросы, касающиеся типа и конструкций их подачи: из приложенной к журналу № 56 записки старшего производителя работ в чертежной МТК штабс-капитана И.А. Яцыно явствовало, что места для элеваторной подачи были зарезервированы весьма условно. Такая неопределенность конструкции (принцип действия системы подачи вместо нории оказался совсем другим – беседочным) и полная неразработанность системы аварийного затопления погребов предопределили новые переделки.

Нагрузка крейсера “Рюрик” и ее постатейная стоимость*

Состав нагрузки	Вес (тонн)	Вес в % от водоизме­щения	Стоимость в рублях	% от полной стоимости в рублях
Корпус с палубной броней	4785	43,1	3 558 217	39,2
Механизмы с котлами	2050	18,5
Вспомогательные котлы	50	0,5	2 120 000	23,3
Запасные детали	40	0,4
Машинные материалы	55	0,5
Топливо	1663	15,1	27 108	0,3
Броня:
бортовая с подкладкой	720	6,6
траверзов	178	1,6	554 810	6,1
боевой рубки	33	0,3
Артиллерия и боеприпасы	750	6,8	2200 000	24,1
Артиллерийские запасы	10	0,1	10 000	0,1
Минное вооружение и сети	145	1,3	204 000	2,2
Команда с багажом	120	1,1	—	—
Вода в цистернах,	182	1,6	40 000	0,5
Сухая и мокрая провизия
Шкиперские запасы	43	0,4	150 000	1,6
Якоря и цепи	92	0,8	45 000	0,5
Рангоут и паруса	90	0,8	110 000	1,2
Гребные и паровые суда	54	0,5	80 000	0,9
Всего	11060	100	9 099 135	100

’* РГА ВМФ, Ф, 427, on. 10, л. 27 об.

Так и оказалось при рассмотрении чертежей систем корабля, разработанных наблюдающим и поступивших в МТК через одобрившего их главного корабельного инженера 9 марта 1892 г.

В соответствии с работами С.О. Макарова – основоположника учения о непотопляемости корабля – основу водоотливной системы составляла проходившая через весь корпус по днищу водоотливная магистральная труба. Доказавшая свою надежность и эффективность на тех относительно малых кораблях, с которых начиналось ее внедрение, эта система с увеличением числа кдапанов и кингстонов и риска самозатопления корабля (при аварийном поступлении воды в трубу) все более усложнялась (иные клапаны имели тройную передачу). На “Рюрике” сложность водоотливной системы подошла к тому порогу, за которым идея уже начинала изживать себя.

Был утвержден состав водоотливных средств: четыре водоотливных центробежных насоса (их поэтому называли “тюрбинами”) производительностью 3000 т/ч и диаметром клапанов 305 мм, два трюмных машинных насоса и два эжектора. Одобрив основные принципы системы и потребовав ее согласования с новым расположением погребов боеприпасов, МТК (журнал № 60 от 1 мая) изменил и способ их аварийного затопления, предусмотрев специальные трубы с забортными кингстонами. К эжекторам предложили провести два приемных отростка, чтобы можно было брать воду как из магистральной трубы, так и с верхнего дна того отделения, в котором эжектор устанавливался. Кингстоны трубы к пожарной машине Шанд-Месона (ее использовали и для затопления магистральной трубы) признали недостаточными и предложили соединить магистральную трубу с носовым кингстоном, служившим для затопления носовых крюйт-камер и бомбовых погребов.

Усложнили систему и добавочные спускные клапаны (по два в машинных и котельных отделениях) в магистральную трубу. Сверх проектной номенклатуры обязали завод разработать систему хранения в междудонном пространстве запасов пресной воды для котлов, со специальными кожухами для медных кингстонов водоотливной системы. От запоздалого предложения применить на “Рюрике” хорошо себя зарекомендовавшие клинкетные двери конструкции Франко-Русского завода (они стояли на броненосцах “Император Николаи I” и “Император Александр II”) пришлось отказаться, чтобы не заставлять балтийцев платить владельцам привилегии по 200 руб. за каждую установленную дверь.

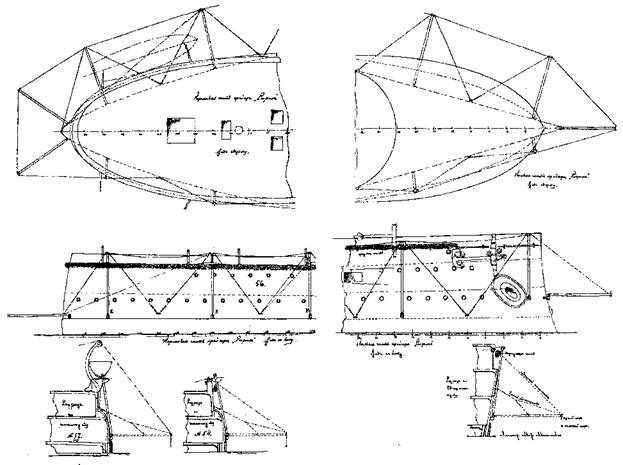

Крейсер I ранга “Рюрик”

(Проект противоторпедной защиты с вертикальным расположением шестов)
