Третий броненосец условного типа "Редутабль"- "Курбэ" строился в арсенале Тулона под руководством инженеров Бернье Фонтэна и Видмана. Корабль заложили 19 июля 1875 г. под традиционным ещё для Империи именем "Foudroyant" (Фудройан — Громовой, переименуют его десятью годами позже) спустили на воду 27 апреля 1882 г. и окончательно вооружили 20 октября 1886 г. В целом он был идентичен "Девастасьону", заложенному полугодием позже за исключением единственной бросающейся в глаза детали: сильной выгнутости фальшборта на полубаке. Это было связано с креплением бушприта. О менее заметных укажем ниже.

Во время закладки "Фудройана" стапель Мурийона не был согласован с необычной длиной корабля. Надлежало установить на нем специальную гидравлическую систему для спуска корпуса на воду. Приспособления, сделанные впервые и без должного опыта, не помогли: в день спуска на воду — вечером 27 апреля 1882 г. — корабль, развив слишком большую скорость, оборвал свои швартовы и выскочил на мель вне углублённой зоны. Корпус сняли с мели только спустя три дня с помощью трёх больших кораблей: "Реванш", "Сарт", "Шамрок", а также портовых буксиров. Морской префект признал, что не все меры предосторожности были приняты.

"Курбэ" имел следующие тактико-технические данные: длину между перпендикулярами 95 м, длину от оконечности шпирона до оси руля 98,4 м, максимальную длину 100,77 м, максимальную ширину 21,25 м, ширину по каземату 21,25 м, глубину интрюма 7,31 м, проектную осадку носом 7,08 м, кормой 7,6 м, среднюю садку 7,31 м, дифферент 0,52 м, площадь погруженного миделя 137,44 кв.м., отстояние шпирона от носового 3,35 перпендикуляра, ниже ватерлинии 2,9 м, высота броневого пояса по ватерлинии 2,8 м, полное водоизмещение общее 10518 т, расстояние метацентра от центра тяжести полностью снаряжённого корабля 0,91 м.

Две независимые друг от друга трёхцилиндровые вертикальные паровые машины системы Woolf (построены на заводе Крёзо) общей мощностью 8000 л.с., пар к которым подавался из 12 котлов, 2 винта, максимальную скорость 15,5 уз, и дальность плавания при скорости 10 узлов 2870 мили.

Винты и руль имели то же расположение, что на "Девастасьоне". Однако система быстрого доступа к рулю на "Курбэ" была упразднена.

Эту ошибку исправили в декабре 1889 г. вырезанием люка в броневой палубе.

Расположение главной артиллерии было идентично "Девастасьону". Небольшое отличие заключалось в фальшбортах подубашен, которые имели полукруглую форму, слегка выступавшие за броню борта. Револьверные орудия в основном располагались на нижних марсах, по четыре на каждом.

Шесть остальных размещались на верхней палубе и на полубаке.

На "Курбэ" установили пять станков для торпедных аппаратов, но сами торпедные аппараты установили только в 1888 г. Четыре из них были расположены аналогично "Девастасьону", пятый же находился в кормовой оконечности по диаметральной плоскости для стрельбы по настигающему врагу.

Комплект самодвижущих торпед предусматривался из 12 штук.

Общее расположение и, в частности, пороховые погреба также были идентичны "Девастасьону".

Некоторые детали якорного оборудования отличались от "Редутабля" и "Девастасьона", среди которых отметим клюзы, расположенные ближе к ватерлинии. Такое понижение вызывало в шторм большие потоки воды на нижней носовой батарее.

Надстройки отличались от "Девастасьона" только носовыми обводами и более высоким фальшбортом, лучше защищающем экипаж и, в том числе, прислугу орудий верхней палубы.

В то время в мире действовало значительное число угольных баз, кроме того, "Курбэ", как и "Девастасьон", располагал двумя машинами, а значит, полное парусное вооружение на этих кораблях не было больше оправданным. Следовательно, "Курбэ" не вооружался тремя мачтами барка, как планировалось на заводских чертежах, но вступил в строй только с гафелями для несения триселей и с боевыми марсами. Эти последние отличались от марсов "Девастасьона", установленных в 1887 г., заметно более низким расположением. Отметим ещё, что трисели оказались безполезными и были быстро сняты.

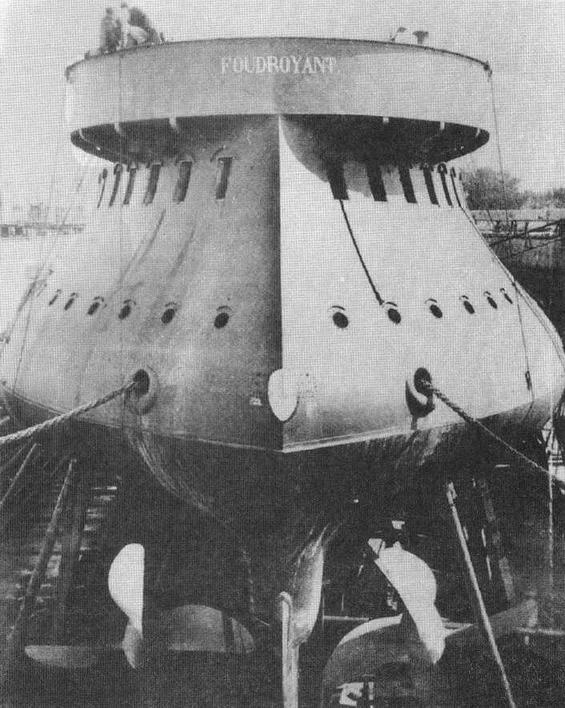

Корпус броненосца "Фудройан" (будущий "Курбэ") перед спуском на воду. 27 апреля 1882 г.

Ноябрь 1886 г.-март 1887 г. (Тулон). Установлены сети Булливана. Установка щитов к револьверным пушкам.

Январь-март 1888 г. (Тулон). Установлены станки торпедных аппаратов, а на кормовой части среднего мостика два станка к 65-мм десантным орудиям. Демонтаж утлегаря.

Июнь 1889 г. (Тулон). Демонтаж гафелей на фок- и грот-мачтах. Снятие кормового флагштока (применение которого невозможно по причине стрельбы из кормового 274,4-мм орудия). Модернизация нижнего марса фок-мачты для размещения рельсовой подачи к четырем 37-мм пушкам. Июль, август 1889 г. (Тулон). Установка внутрикорабельной телефонной связи и двух 47-мм орудий на полубаке.

Декабрь 1889 г. (Тулон). В броневой палубе у переборки №9 прорезан люк для облегчения доступа к рулю. На полубаке поставлен пост, защищённый 4-мм листами из хрома, в котором располагались системы трансмиссии к машинам и румпелю (пост разборный).

Январь 1890 г. (Тулон). Установлены четыре 47-мм орудия: два на среднем мостике, два на кормовом. Одно 47-мм орудие, предназначенное для барказа, размещено также на кормовом мостике. Отсек №203, в котором хранился уголь, переоборудован в погреб для 47-мм снарядов.

Июнь 1891 г. (Тулон). Установлены восемь 47-мм орудий: два взамен 65-мм пушек (на крыльях большого мостика), шесть остальных в батарее на верхней палубе между 138,6-мм орудиями. Установили семь 37-мм орудий (эти пушки имели два места размещения: на верхних марсах для сражения с кораблями и через погрузочные люки на командирском балконе для обстрела миноносцев).

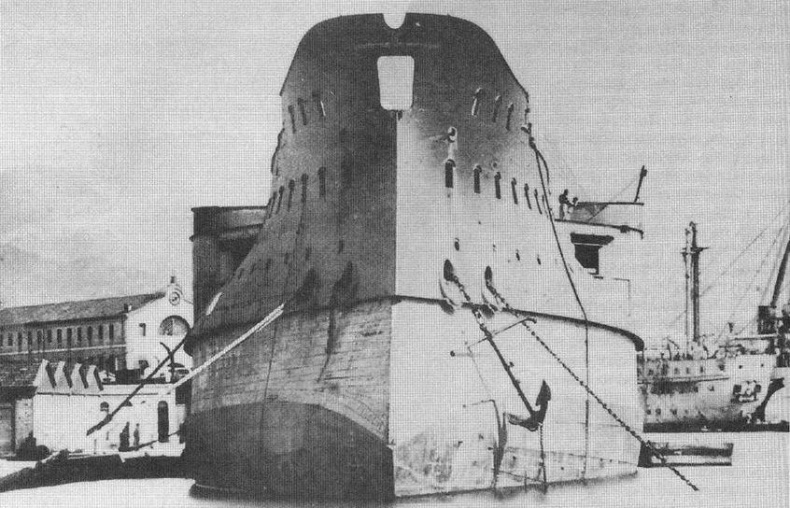

Корпус броненосца "Фудройан" (будущий "Курбэ") после спуска на воду. 27 апреля 1882 г.

Парусная оснастка и размеры рангоута броненосца "Курбэ"

Парусная оснастка

Корабль вооружён тремя мачтами.

Общая площадь парусности (проектная), м² 1031,785

Парусность действительная, м² 796,37

Размеры рангоута

Грот-мачта, м 30,61

Грот-стеньга до флагштока, м 19,5

Фок-мачта, м 30,29

Фор-стеньга до флагштока, м 22,1

Бизань-мачта, м 27,09
