Высокорасположенная тяжелая противоминная батарея имела свои плюсы и минусы. Конечно, нельзя рассматривать как серьезное достоинство возможность использования ее при свежей погоде (т.к. эта погода и без того служила довольно надежной защитой от миноносцев тех лет). Скорее, причина здесь была в стремлении обеспечить большие сектора обстрела (за счет спонсонов) и нежелании иметь многочисленные бортовые порты. С точки зрения управления также было довольно удобно сосредоточение орудий на небольшом пространстве и одном уровне. Кроме того, как уже упоминалось, проект корабля был довольно “плотным”. Несомненным плюсом был рост калибра, но он вскоре стал не соответствующим быстро растущим в размерах миноносцам. Минусом были низкая выживаемость этих орудий в случае интенсивного линейного сражения и определенная трудность их использования по назначению, при одновременном бою с линкорами, однако это было недостатком любых пушек, не защищенных броней.

2 7-см сталебронзовых десантных (шлюпочных) орудия имели общий боезапас 4000 снарядов, которые, судя по всему, хранились в кормовом погребе ГК (маловероятно, чтобы этот погреб обслуживал и 7-см противминные пушки из-за сложности подачи, боезапас которых скорее всего находился в погребах среднего калибра в середине корабля).

12 37-мм скорострельных пушек (автоматов) были, вероятно, размещены так: 4 на батарейной палубе (под верхней палубой) в бортовых портах, по- походному закрывающимися ставнями, в оконечностях (по одной с каждого борта в носу и в корме, причем кормовые стояли в адмиральском салоне), 2 на специальных площадках над кормовым мостиком позади грот-мачты по бортам, и остальные 6 – на носовых мостиках (также по бортам): 4 на нижнем ярусе (по бортам от ходовой рубки) и 2 на переднем крае верхнего яруса (на крыше ходовой рубки).

4 8-мм пулемета размещались на нижних марсах обеих мачт (по 2 на каждом марсе). Их общий боекомплект состоял из 76320 патронов.

Данный состав малокалиберной артиллерии в различных источниках иногда весьма существенно отличается от вышеназванного. Так, по одним данным [7], она состояла из 8 47-мм скорострельных пушек Шкоды (6x44 калибра и 2x33 калибра), хотя по другим данным [11], имелось только 6 47-мм/44-кал. Эти пушки (для первого из названных вариантов) размещались так: 4 побортно в оконечностях в портах батарейной палубы (т.е. на позициях, но вместо уже упоминавшихся 37-мм пушек) и 4 на нижних марсах обеих мачт (по 2 на каждом), в то время как верхние марсы обеих мачт были заняты 8-мм пулеметами (число их не сообщается, но вероятно, их было также 4).

Относительно мелкой артиллерии имеются и другие варианты: так, когда корабли были только начаты, сообщалось [5], что они будут нести в общей сложности 24 скорострельных пушки (калибра ниже 15 см и, не считая, десантных). На момент их готовности назывались [15] 16 (т.е. пушек ниже 7-см калибра), а спустя некоторое время, в 1906 г., назывался [5] следующий состав мелкой артиллерии (помимо 7-см):

3 47-мм автомата и 4 пулемета. Неизвестно, производились ли изменения состава малокалиберной артиллерии в ходе службы, и единственным сообщением о таковом можно считать упоминание о наличии на “Habsburg” во время войны 8-мм зенитного пулемета на крыше кормовой 24-см башни.

Ручное оружие состояло из 318 8-мм винтовок с общим боезапасом в 76320 (таким же, как и у “стационарных” пулеметов) патронов. Этот боезапас (возможно, также и пулеметный) хранился в погребе под броневой палубой, у кормовой переборки машинного отделения и рядом с погребами главного калибра.

Торпедное вооружение состояло из 2 45-см траверзных подводных торпедных аппаратов, размещенных под прямым углом к диаметральной плоскости в районе под боевой рубкой. Боезапас состоял из 6 торпед производства фирмы Армстронга весом по 564 кг каждая и размещался непосредственно в торпедных отсеках (уровень нижней платформы), в то время как боеголовки располагались непосредственно под этими помещениями в самом трюме. Торпедное вооружение также включало 2 компрессора и 4 резервуара (из них 2 переносных). Также корабли несли по 20 мин (общий вес с тележками 1,63 т) для постановки со шлюпок.

Имелось 4 боевых прожектора, размещенных на крыльях кормового и верхнего носового мостика (по 2 на каждом мостике), но по другим данным [15], прожекторов было 6 – что дано, вероятно, вместе с сигнальными, т.е. еще по 1 на каждой мачте. Упразднение кормового мостика на двух кораблях в ходе реконструкции вызвало необходимость переноса его прожекторов на специально оборудованный мостик между дымовыми трубами (под средним казематом).

Радиоантенна растягивалась от верхней части грот-мачты (на которой дополнительно была укреплена специальная наклонная к носу стеньга) вниз. Также этой цели служили антенные распорки на обеих дымовых трубах, аналогичные у кораблей типа “Monarch”.

Хотя, согласно комплексной оценке, бронирование “габсбургов” находилось лишь чуть “выше уровня” броненосных крейсеров, все же оно было довольно мощным для этих кораблей и вполне соответствовало своему времени. Если не считать отказ от сплошного бортового бронирования среднекалиберной батареи и разбивку ее на отдельные казематы, схема броневой защиты, по сравнению с “Monarch”, осталась фактически неизменной. То, что на “Monarch” борт в средней части бронировался до верхней палубы (чего не было на “Habsburg”, где бортовая броня простиралась лишь до уровня батарейной – второй сверху палубы), не имело характер принципиального отличия, ибо верхняя палуба “Monarch” как раз находилась примерно на уровне батарейной палубы “Habsburg” (борт которого был на одну палубу выше).

Еще одной новинкой было внедрение подводной броневой (карапасной) палубы, а точнее, платформ в слабобронированных оконечностях вне цитадели, за траверзами главного пояса (хотя не исключено, что это, как минимум в корме, имело место уже на “Monarch”).

Главным же новшеством было качественное улучшение бронирования – вся применяемая на этих кораблях броня (кроме палубной, которая по-прежнему оставалась стальной) была изготовлена по способу Круппа, что позволило уменьшить и, следовательно, сэкономить вес броневой защиты.

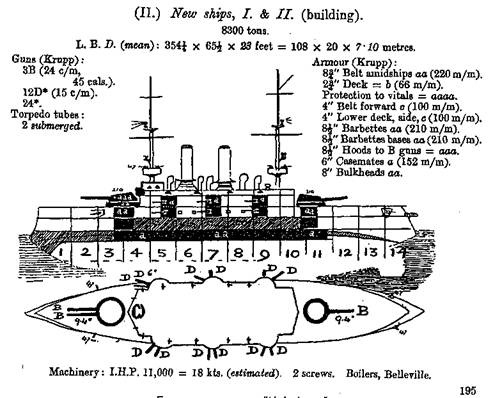

Броненосцы Австро-Венгерской империи. Часть II.

Броненосцы типа “Habsburg"

(Сведения о кораблях, опубликованные в английском справочнике “JANE’S FIGHTING SHIPS". 1900 г.)


Главный броневой пояс прикрывал ватерлинию, от несколько впереди носовой до нескольких позади кормовой башни главного калибра, простираясь по длине на 68 м (62% длины корабля). Имея ширину 2,45 м, он покрывал по высоте одно межпалубное пространство – от средней (броневой) палубы, лежащей на высоте 1,1м над ватерлинией до верхней платформы, лежащей на 1,35 м ниже ватерлинии (при проектной осадке миделя 7,07 м). Пояс состоял из двух рядов плит – верхний толщиной 220 мм занимал по высоте 1,5 м (из них 0,4 ниже ватерлинии при осадке миделя 7,07 м), нижний ряд толщиной 180 мм имел ширину 0,95 м.

Плиты были уложены заподлицо в специальной бортовой нише на деревянной подкладке толщиной 180 мм (под верхним рядом плит) и 220 мм (под нижним рядом плит), которая в свою очередь, лежала на 25-мм (2 12,5-мм) стальной рубашке, т.е. на заглубленной внутрь корабля наружной обшивке. Этот пояс, в отличие от “монархов”, замыкался траверзами с обоих концов, образуя цитадель. Эти траверзы проходили перпендикулярно диаметральной плоскости, а по высоте замыкали не весь пояс, а вероятно, лишь его более толстый верхний ряд, простираясь от средней палубы до верхних платформ (которые вне цитадели были карапасными, снижаясь к оконечностям и будучи значительно ближе к ватерлинии у траверзов, чем в остальных местах). Толщина брони траверзов составляла 200 мм (некоторые источники периода закладки кораблей [5] ошибочно приводят их в 250 мм, как и пояс).
