Башни главного калибра и носовая боевая рубка несли 150 мм вертикальную броню и 30 мм горизонтальную, их шахты имели толщину 50 мм, башни и казематы среднего калибра бронировались 100-мм броней, амбразуры в казематах 70-мм. Кормовая боевая рубка имела защиту из 12-мм листов.

Крейсер имел три вертикальные четырехцилиндровые паровые машины тройного расширения суммарной проектной мощностью 15000 л.с., работающие на три четырехлопастные гребные винта диаметром: бортовые 4,6 м, средний 4,3 м, с регулируемым шагом 5,7-6 м. Диаметр цилиндра высокого давления равнялся 890 мм, среднего 1330 мм, двух цилиндров низкого давления по 1530 мм. Ход поршня составлял 950 мм. Пар для машины вырабатывали 14 трехтопочных водотрубных котла системы «Дюрра», изготовленные на трубокотельной фабрике в Дюссельдорфе. Рабочее давление пара равнялось 13,5-15 атм., площадь нагревательной поверхности 4197 м², площадь колосниковых решеток 94,5 м². Дымовые ходы десяти котлов из двух носовых котельных отделений объединялись круглой носовой дымовой трубой, а кормовые имели овальную в плане дымовую трубу.

По итогам 6-часовых испытаний с форсированной тягой на полный ход при превышении проектной мощности на 694 л.с. контрактная скорость: — 20 узлов при 125 об/мин. винта оказалась не достигнутой. Крейсер развил лишь 19,92 узла при 127 об/мин. На 26-часовых испытаниях на расход угля 18-узловой скорости соответствовали: расход 290 т/в сутки и дальность плавания 2347 миль. Наиболее экономичный режим выходил при 9 уз. (5197 миль), расход угля при этом составлял 10,5 т на каждые 100 миль. При 10-узловой скорости табличные данные указывали 5064 мили и 31,3 т. Практическая же дальность плавания оказалась еще меньше. Полный запас угля (1590 т) позволял пройти 4580 миль с 10-узловой скоростью. Перерасчет на 18-уз ход означал 2290 миль. Нормальный запас угля на крейсере составлял 900 т.

Иллюстрацией к степени достоверности официальной печати может служить сравнение данных из статьи об испытаниях из журнала «Marine-Rundschau» с действительными, приведенными выше. Так мощность машин указана не достигнутая — 15703 л.с. Зато проектная скорость на бумаге уже достигала 20 уз. Это о 6-часовых испытаниях. Расход угля при описании 24-часовых испытаний, конечно, был занижен до 215,7 т/сутки, зато скорость, соответствующая этому показателю, конечно, завышена до 18,16 уз.

Изменение водоизмещения на 1 см осадки равнялось 16,81 т. Поперечная метацентрическая высота равнялась 0,731 м., продольная 128,0 м. Наибольшая остойчивость достигалась при крене 40,5°, нулевая при крене 85°.

Крейсер имел один полубалансирный руль, полное электрическое освещение, ток вырабатывали четыре динамо-машины общей мощностью 246 кВт. (напряжение в сети постоянного тока 110 v). Два боевых прожектора устанавливались на салингах мачт и два на бортовых площадках на верхней палубе на 46 шп.

Два 240-мм скорострельных орудия С/99 с длиной ствола 40 калибров располагались в двух башнях с гидравлическим приводом по горизонту. Носовая башня стояла на шп. 77-82, кормовая на шп. 16-11. Высота орудий от конструктивной ватерлинии равнялась 9 и 6,7 м соответственно, а сами орудия имели вертикальные углы наведения -4° +30°. Максимальная дальность прицельной стрельбы равнялась 91,2 каб., угол горизонтальной наводки в пределах 270°. Боезапас на ствол составлял 75 выстрелов.

Шесть 150-мм скорострельных орудий С/97 с длиной ствола 40 калибров на станках с центральном штыром размещались по три с борта в казематах на батарейной палубе: носовые на 55.5 шп., средние на 46 шп., кормовые на 36,5 шп. Высота всех орудий над уровнем ватерлинии равнялась 4 м, угол вертикальном наводки равнялся - 4° + 30°, сектора горизонтальной наводки у средних орудий составляли 100°, у остальных 126°, наибольшая дальность прицельной стрельбы равнялась 73,9 каб. Боезапас составлял по 120 выстрелов на ствол.

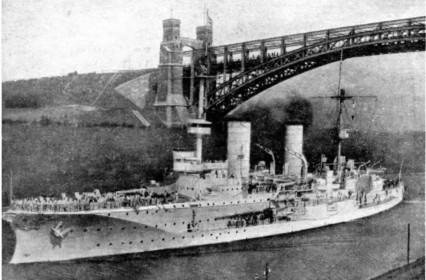

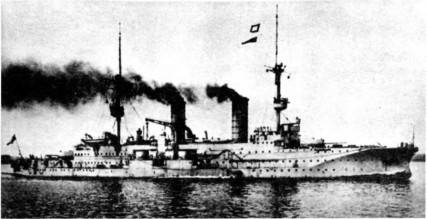

Крейсер «Принц Генрих» в различные периоды службы

Четыре 150-мм скорострельных орудия С/97.99 с длиной ствола 40 калибров в четырех башнях с электрическим приводом, располагались по два с борта на верхней палубе на 40 и 52 шп., имели высоту стволов над ватерлинией 6,5 м, угол вертикальной наводки -8 + 30°, сектор горизонтальной наводки для носовых башен составлял 158°, для кормовых 156°, максимальная дальность огня была аналогична казематным орудиям. Боезапас равнялся 120 выстрелам на ствол.

Десять 88-мм скорострельных орудий С/89 с длиной ствола 30 калибров на станках на центральном штыре имели секторы вертикальной наводки - 10° + 20°, максимальную дальность выстрела 12,9 каб. и располагались симметрично по бортам: два на носовой надстройке (горизонтальный угол обстрела 128°), четыре на спардеке (горизонтальный угол обстрела носового орудия — 160°, кормового — 110°), четыре на кормовой надстройке (горизонтальный угол обстрела 153°). Их боезапас равнялся 250 выстрелам на ствол.

Десять 37-мм револьверных пушек имели вертикальную наводку в пределах - 10° + 15°, наибольшую дальность выстрела 6,9 каб. и общий боезапас 15000 патронов.

Четыре 8-мм пулемета на марсах имели вертикальную наводку - 40° + 13°, наибольшую дальность стрельбы 4,63 каб. и общий боезапас 40000 патронов.

Десантные партии имели на вооружении винтовки Mod.98-297 и пистолеты Mod.79, замененные позднее на Mod.С/04-80.

Крейсер имел на вооружении три подводных 450-мм торпедных аппарата (носовой и два бортовых) и один надводный кормовой с запасом из 11 торпед типа С/45.91.

На корабле имелись два становых якоря Холла весом по 5 т, один такой же запасной, один кормовой якорь Холла весом 1,75 т, один верп весом 0,7 т.

Шлюпочное устройство включало: два минных катера, один паровой катер, по одному баркасу, вельботу, два двухвесельных яла, два рабочих катера, один ял и три гига различного размера. Всего 13 плавсредств.

Экипаж состоял из 35 офицеров и 532 матросов. Крейсер мог принять дополнительно как флагман еще 9 офицеров и 44 матроса.

Спуск на воду и крещение именем «Принц Генрих» состоялись 22 марта 1900 г. Спустя еще два года, 11 марта 1902 г., корабль сдали флоту. Служба крейсера началась с участия в Ревельском свидании монархов 24 июня. «Принц Генрих» в составе германской эскадры, гордость Кайзера, воплощал в себе все новейшие достижения германских кораблестроителей. С русской стороны в строю кораблей Балтийского флота выделялись броненосцы «Ретвизан» и «Победа» ^[2].

Крейсером командовали: капитан 1 ранга Вензель (марта 1902-сентябрь 1903 г.), капитан 1 ранга Гюлер (октябрь 1903-сентябрь 1904 г.), капитан 1 ранга Рампольд (октябрь 1904-февраль 1905 г.), капитан 2 ранга Хофман (март 1905-апрель 1906 г.), капитан 1 ранга Яспер (май-сентябрь 1908 г.), капитан-лейтенант Эрлер (и.о. октябрь 1908-сентябрь 1909 г.), капитан-лейтенант фон Бодекер (и.о. сентябрь-октябрь 1909 г.), капитан 1 ранга Вюрмбах (октябрь 1909-сентябрь 1911 г.), капитан 1 ранга Бертрам (сентябрь 1911-октябрь 1912 г.), капитан 1 ранга фон Крозиг (август 1914-март 1916 г.), капитан 2 ранга Фельдман (ноябрь-декабрь 1915 г. (и.о.).
