Броненосные крейсера Германии. Часть I

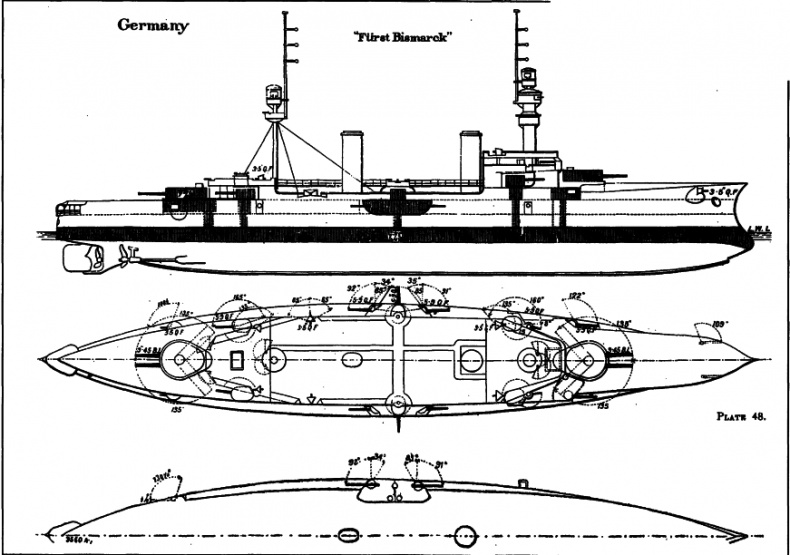

Крейсер «Фюрст Бисмарк»

(Наружный вид с указанием бронирования, вид сверху и план батарейной палубы с указанием секторов обстрела орудий)


Торпедное вооружение состояло из пяти подводных 450-мм торпедных аппаратов (один носовой, остальные бортовые) и одного подводного (кормовой) с запасом торпед С/45,91 из 16 штук.

Якорное устройство включало два становых якоря Холла по 6 т, один запасной якорь в 6 т, один кормовой якорь Холла в 2 т и один адмиралтейский верп 0,8 т.

На корабле имелось два минных катера водоизмещением 17 т, один паровой катер, один баркас, два вельбота, два рабочих катера, гик, три яла — всего 14 шлюпок.

Экипаж насчитывал 36 офицеров и 585 матросов. Как флагман крейсер мог принять еще 14 офицеров и 62 матроса.

Крейсер был введен в состав флота 1 апреля 1900 г., но Бисмарк не дожил до этого дня, он умер 30 июля 1898 г.

Вспыхнувшее в Китае Боксерское восстание не оставляло времени на проведение всесторонних испытаний корабля. 30 июня 1900 г. крейсер вышел из Киля на Дальний Восток для усиления немецкой Азиатской базы, находящейся в Китае. 30 августа «Фюрст Бисмарк» был уже в Циндао. В 1903 г. на крейсере был поднят флаг командующего крейсерской эскадрой адмирала Гайслера, в 1904 г. его сменил адмирал Приттвиц, а в 1906 году— вице-адмирал Бройзинг.

Броненосные крейсера Германии. Часть I

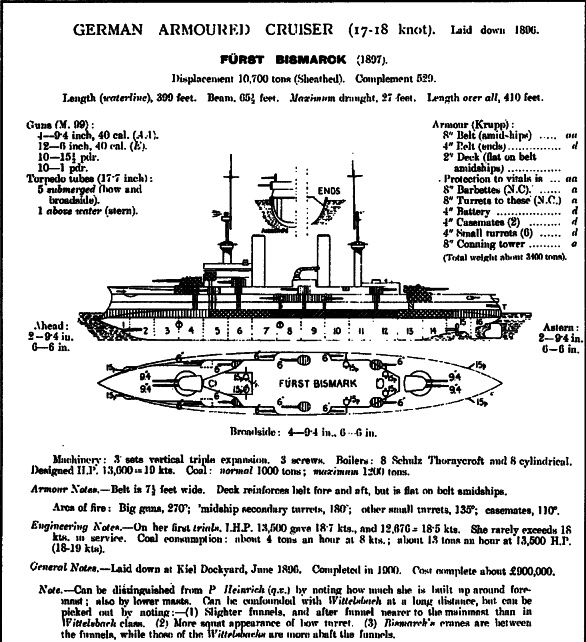

Крейсер «Фюрст Бисмарк».

(Сведения о корабле, опубликованные в английском справочнике «JANE'S FIGHTING SHIPS». 1909 г.)


В 1907 г. Восточная эскадра, кроме «Фюрста Бисмарка», состояла только из двух малых крейсеров «Ниобе» и «Аркона». Только в 1909 г, через 9 лет заграничного плавания «Бисмарк» был отозван на родину. По возвращении в Киль 26 июня 1909 г. крейсер исключили из состава кораблей первой линии. С 1910 г. на кильской казенной верфи начинается давно назревший капитальный ремонт и модернизация корабля. В частности, уменьшались углы обстрела башен среднего калибра, заменялись легкими прежние тяжелые мачты; вместо шлюпочных кранов поставили легкие грузовые стрелы, наконец, демонтировали не оправдавшую себя рулевую рубку и т.д. Но в целом все эти работы, свернутые в связи с начавшейся войной к 28 ноября 1914 г., не могли улучшить его боевых качеств.

«Пятнадцатилетний» ветеран больше не привлекался к активной службе даже в береговой охране. В феврале 1915 г. крейсер был передан опытной торпедной команде в качестве корабля-цели. Спустя месяц он перешел в распоряжение I-й Инспекции Морского флота в Киле, которая использовала его для обучения учеников машинистов. В 1917 г. на «Фюрст Бисмарке» непродолжительное время обучались комендоры и старпомы подводных лодок и экипажи дирижаблей морского флота.

31 декабря 1918 г. крейсер пережил очередное исключение со службы, после чего весной 1919 г. еще несколько недель служил плавканцелярией командования флота. Последние свои дни он доживал в Киле. 17 июня 1919 г. последовало исключение из списков и продажа разделочной фирме «Бранд и сын».

«Фюрст Бисмарк» разобрали в Аудорфе в 1919-1920 гг.

Большой крейсер «Принц Генрих». 1 ед.

(«Принц Генрих»)

Сразу же по окончании проектирования первенца — «Фюрста Бисмарка» Проектное бюро Имперского морского ведомства приступает к работе над следующим большим крейсером. «Фюрст Бисмарк» как крейсер нес слишком тяжелое, но не скорострельное вооружение и был слишком тихоходен, а как для броненосца главный калибр был маловат, даже по германским меркам.

Новый проект по габаритам был чуть меньше прототипа, нес поясную броню в два раза более тонкую, вооружался вдвое меньшим числом орудий главного калибра, зато имел увеличенную на 150 л.с. суммарную мощность машин. Все это сделали ради одного: чтобы крейсер «бежал» немного быстрее броненосцев.

Большой крейсер «А» заложили на Кильской казенной верфи 1 декабря 1898 г. во исполнение принятого в том же году рейхстагом I-го закона о флоте, предусматривавшего строительство 12 крейсеров. Для парламентариев приятной неожиданностью стала стоимость нового крейсера. В абсолютных цифрах она составила 16 588 млн. марок, что на 2,3 млн. меньше цены предыдущего большого крейсера. Однако, забегая вперед, стоит отметить, что фактическая стоимость крейсера была баснословной — «Принц Генрих» оказался самым дорогим среди всех больших крейсеров до «Блюхера» включительно!

Броненосные крейсера Германии. Часть I

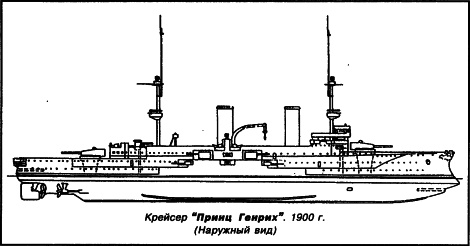

Крейсер «Принц Генрих»

(Наружный вид с указанием бронирования, вид сверху и план верхней палубы)


Его тонна водоизмещения оценивалась в тонну водоизмещения броненосца!

Корабль имел следующие тактико-технические данные:

Водоизмещение: нормальное 8887 т, полное 9806 т.

Длина между перпендикулярами 120 м, по конструктивной ватерлинии 124 м, максимальная 126,65 м. Ширина максимальная по конструктивной ватерлинии 19,06 м. Осадка проектная 7,33 м, фактическая: носом 7,65 м, кормой 8,07 м. Высота борта на миделе (45 шп) 11,96 м.

Конструкция корпуса была аналогична конструкции корпуса «Фюрста Бисмарка» и состояла из 104 шп. (в т.ч. 3 имевших знак минус, и 1-го нулевого) со шпацией 1,2 м.

Вся вертикальная броня была изготовлена по способу Круппа на заводе в Диллингере. Сплошной пояс высотой 2 м шел по ватерлинии с углублением его нижней кромки 1,4 м. Толщина плит от форштевня до 70,5 шп. и от 26 шп. до ахтерштевия составляла 88 мм на тиковой 50-мм подкладке. От 26 до 70,5 шп. толщина брони увеличивалась до 100 мм, положенной на 50-100 мм тик. От носа до кормы, возвышаясь над жизненно-важными частями крейсера (15-73 шп.), шла броневая палуба из никелевой стали, ее скосы смыкались с нижним краем пояса.

Броневая палуба была двухслойная, ее общая толщина с носа в корму колебалась от 35-40-50-до 40 мм. От броневой палубы до батарейной шестиугольной формы по диаметральной плоскости с 25 по 73 шп., а по борту с 29,5 по 64,5 шп. располагалась цитадель, защищающая дымовые ходы, подачные шахты артиллерии среднего калибра и нижнюю часть шахты носовой боевой рубки.

На цитадели (до верхней палубы) стоял каземат, прямоугольной в плане формы, но длиной лишь от 35 до 59,5 шп. Толщина брони цитадели и каземата составляла 100 мм. Эта схема затем стала типовой для всех броненосных крейсеров.

Броненосные крейсера Германии. Часть I

Вне цитадели на промежуточной палубе были устроены пробковые коффердамы.
