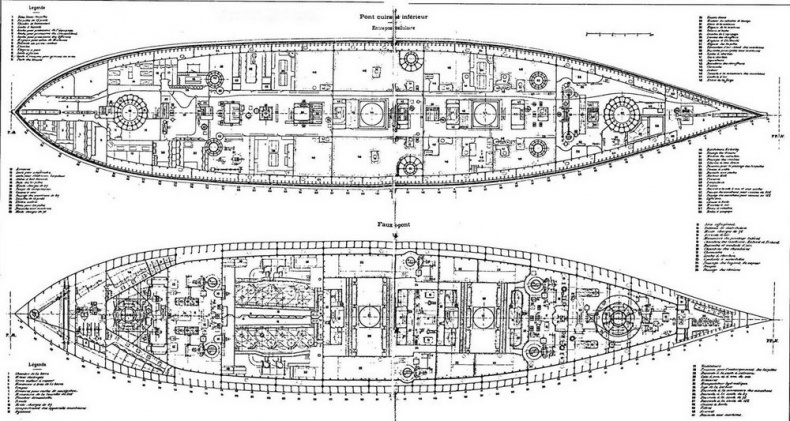

Броненосец “Цесаревич” (Броневая палуба и кубрик)

Явно несвоевременным было в оригинальном французском проекте главнейшее из судовых устройств— рулевое. Предложенное еще 1839 г. англичанином Рапсоном, оно должно было поворачивать румпель посредством перемещающейся с борта на борт рулевой тележки: сквозь ее муфту был продет коней румпеля. Тележку в движение приводили системой талей двумя силовыми приводами: паровой рулевой машиной и электромоторами. Электромоторы были применены как резервное средство по настоянию МТК, но это не могло прибавить надежности явно устарелой системе. Настоять на уже разрабатывавшемся в то время Ижорским заводом современной и перспективной системе винтовых приводов Аэвиса МТК не решился. И рулевые приводы "Цесаревича", как и построенных по его образцу с такими устарелыми устройствами броненосцев типа "Бородино" в продолжение всей их службы не переставали проявлять свои неустранимые изъяны. В документах "Цесаревича" времен Первой мировой войны упоминаются еще и гидравлические приводы, но, по-видимому, речь шла лишь о гидравлической передаче для управления золотником паровой рулевой машины (взамен прежней валиковой проводки, проходящей по всей длине корабля).

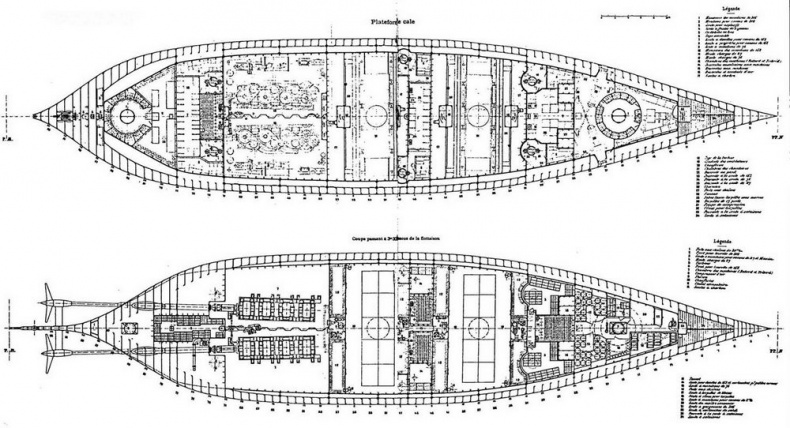

Броненосец “Цесаревич’’ (Платформы и трюм)

Традиционной была и энергетическая установка корабля: две четырехцилиндровые паровые поршневые машины тройного расширения суммарной спецификационной мощностью 16300 л.с. Цилиндры высокого давления имели диаметр 11 40 мм, среднего — 1 730 мм, низкого — 1 790 мм. Ход поршня 1,12 м, частота вращения гребных валов 107 об/мин. Вместо 24 водотрубных котлов Лаграфеля д'Аллеста, применявшихся на "Жорегиберри", установили 20 котлов системы Бельвиля, которые в глазах МТК считались в мире самыми надежными. Но и они отличались значительной сложностью (наличие разборных "батарей") и требовали весьма внимательного ухода. Флоту еще предстояло намучиться с ними при авариях на броненосцах "Победа" в 1 902 г. и на "Ослябе" в 1903 г.

Общая площадь колосниковой решетки котлов составила 118,56 м², нагревательной поверхности 2486 м². Еще 1386,8 м² нагревательной поверхности добавляли усиленно рекламировавшиеся заводом А. Бельвиля в Париже "экономизаторы". Относительно их эффективности в МТК и на флоте не было единства, но практика показала, что "экономизаторы" действительно обеспечивают заметную экономию топлива. Однако сознавая трудность обеспечения должного ухода за столь усложненными котлами, МТК на последующих кораблях от них отказался, и "Цесаревич" в плаваниях гардемаринского отряда всегда отличался уменьшенным расходом угля в сравнении со "Славой", на которой "экономизаторов" уже не было.

Ограниченными, как предполагал А. Лагань по спецификации 8 октября 1898 г., было и применение только недавно начавших применяться телефонов. Западные фирмы еще не успели выработать тех совершенных образцов, которыми они уже спустя десятилетия поражали и продолжают сегодня поражать мир, и потому в спецификации оговаривалось применение считавшихся в русском флоте самым надежными аппаратами системы лейтенанта русского флота Е.В. Колбасьева,(1862–1920). Их МТК предписывал применять даже на строившихся в Америке "Ретвизане" и "Варяге". На "цесаревиче" А. Лагань рассчитывал установить телефоны только в боевой рубке и машинных отделениях. Но МТК при рассмотрении проекта потребовал сеть телефонной связи расширить.

Электростанция "Цесаревича" имела мощность 555 кВт — такую же, как на броненосце "Победа", и меньше, чем на крейсере "Россия" (568 кВт). Традиционно, еще не решаясь на установку динамомашин в машинных отделениях (как сделали на броненосцах типа "Бородино") эти генераторы постоянного тока с их приводными паровыми двигателями расположили в носовой и кормовой частях корабля.

Длинные паропроводы, идущие через весь корабль, излишнее нагревание смежных отсеков, необходимость дополнительной вентиляции — эти неудобства уже давно требовали кардинальных мер. Но и тут А. Лагань не стал искать новых путей, повторив схему "Жорегиберри". Из шести пародинамо "Цесаревича" четыре по 1000 ампер установили под броневой палубой. Они считались боевыми. Две других — по 640 ампер — расположили в незащищенном месте — на верхней броневой палубе. Напряжение сети составляло 105 в. Для двух минных катеров фирма поставляла две динамомашины по 50 ампер на 1 05 в, то есть мощностью по 5,25 квт.

Электрическая энергия на корабле применялась для приведения в действие башенных установок, подачи боеприпасов, вентиляторов, моторов электрического рулевого привода, водоотливной системы, а также для питания 1 200 ламп внутреннего освещения помещений. Расчет был сделан на 10-свечевую мощность ламп или с соответствующим сокращением числа ламп, также и на мощности 1 5, 30 и 50 свечей.

(Из архива В. П. Костенко)

Серия броненосцев типа «Пересвет» строилась по основной программе судостроения 1895 года, по которой было намечено к постройке 5 броненосцев. Последние 2 корабля этой программы резко отличались от «Пересвета» и принадлежали к двум совершенно различным типам, хотя с одинаковым артиллерийским вооружении и приблизительно одним тоннажем. Они были одновременно заказаны двум заграничным заводам в 1898 году после дополнительного чрезвычайного ассигнования на судостроение и явились яркими выразителями двух противоположных тенденций в морской технике и тактике конца XIX века. В основе этих различий лежало разное понимание обстановки морского боя.

Русское Морское министерство, давая за границу заказ на 2 броненосца лучшим заводам Франции и Соединенных Штатов, стремилось получить два противоположных технических решения одной и той же тактической задачи: получить образцовый боевой корабль для эскадренного боя, чтобы сделать затем выбор проекта при постройке серии в 5 броненосцев по программе 1 898 года, которые решили строить уже в России на Петербургских заводах. Эти два корабля при одинаковом тоннаже, артиллерии и скорости хода имели совершенно различную конструкцию корпуса, систему бронирования, расположение артиллерии, мореходные качества, высоту народного борта и внешний вид.

Проект «Цесаревича»

Совершенно иным типом корабля по конструкции и расположению артиллерии был броненосец «Цесаревич», являющийся воплощением идей французского корабельного инженера Эмиля Бертэна. Во многих отношениях он явился выразителем новых принципов военного кораблестроения в вопросах броневой зашиты от артиллерийских снарядов и торпедных взрывов, а также в вопросах живучести и непотопляемости.

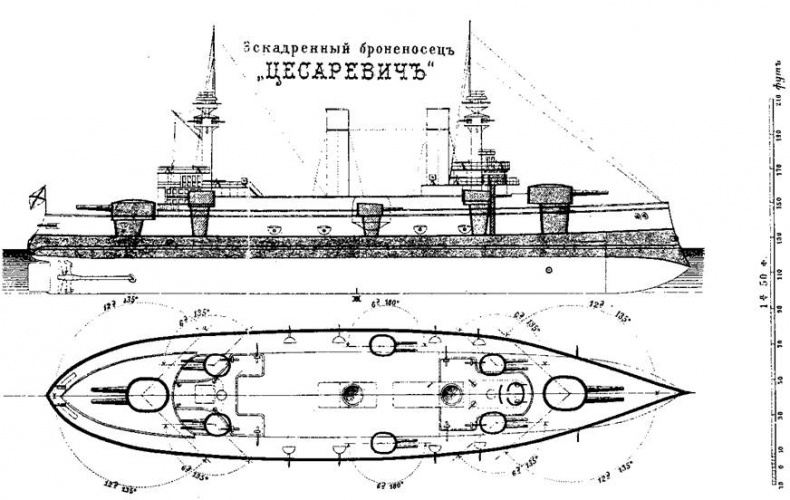

Броненосец “Цесаревич” (Схема бронирования и вид сверху с указанием секторов обстрела башен)
