Горизонтальный киль состоит из двух слоев; толщина нижнего слоя уменьшается от 1 дм. в главном участке крепости до 5/8 дм. в оконечностях корабля; внутреннего — от 7/8 до 1/2 дм. в пределах каждого участка крепости толщина листов постоянна. Листы обоих слоев горизонтального киля соединены по стыкам на планках тройным рядом заклепок; боковые крышки соединяются внакрой с наружной обшивкой.

Вертикальный киль состоит из сплошных листов, высотой 3 фт. 9 дм., соединенных по стыкам двумя планками с тройным рядом заклепок. Толщина листов вертикального киля уменьшается от 3/4 дм. в главном участке до 15/32 дм. в оконечностях. С горизонтальным килем и кильсоном вертикальный киль соединен при помощи угловой стали. В нижней части листов, составляющих вертикальный киль, сделаны отверстия диаметром 3 дм. для протока воды. С каждой стороны вертикального киля расположено семь стрингеров, из которых пятый — водонепроницаемый; в остальных стрингерах сделаны вырезы достаточных размеров, для того чтобы мог пролезть человек, и, кроме того, у наружной обшивки имеются отверстия для протока воды. Как уже было сказано, первые пять стрингеров сделаны из целых листов, соединенных между собой на планках; шестые и седьмые стрингера— интеркостельные. Высота стрингеров: 1-го—3 фт. 6 дм., 2-го— 3 фт. 4 дм., остальные—3 фт. 3 дм.; толщина листов первых пяти стрингеров от 1/2 дм. в средней части до 7/16 дм. в оконечностях двойного дна и 5/16 дм. вне.

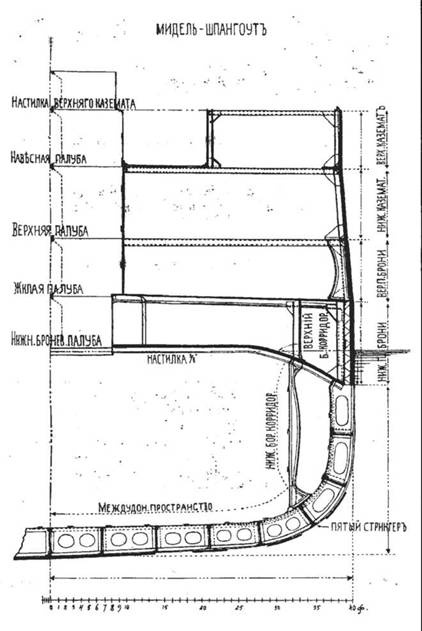

Все шпангоуты, за исключением поставленных впереди таранной переборки, отстоят на 4 фт. друг от друга. Конструкция шпангоута такова: от вертикального киля до пятого стрингера он состоит из рамок, вставленных между стрингерами; выше пятого стрингера флор шпангоута идет, не прерываясь, до шельфа. Шельфом заканчивается двойное дно, и далее следуют стойки за броней, играющие роль шпангоутов и в то же время служащие подкреплением рубашки за броней.

Между нижней броневой и жилой палубами стойки за броней сделаны из коробчатой стали и двух угольников, которые дополняют профиль стойки до двутаврового; в местах стыков броневых плит стойки сделаны из листовой стали и угольников для получения более солидного подкрепления. Такова же конструкция стоек и за вышележащими поясами брони. Шпангоуты двойного дна делятся на водонепроницаемые (13, 15, 18,21,24, 28, 31, 34, 37, 40, 43, 46, 50, 53,56, 59, 62, 65, 68, 70, 73, 76, 79, 82, 86, 90, 94, 99) и с вырезами, к которым относятся все остальные. Водонепроницаемые шпангоуты сделаны из листовой стали 3/8 дм. толщиной; под главными переборками эта толщина увеличена до 1/2 дм., кроме того, рамки под некоторыми переборками подкреплены приклепанным по диагонали угольником. Шпангоуты с вырезными флорами сделаны из листовой стали толщиной 3/8 дм.-5/16 дм. В носовой части, впереди таранной (4 шп.) переборки, шпангоуты имеют вид листов, идущих от борта до борта. В этих листах сделаны вырезы, достаточные для того, чтобы мог пролезть человек. Толщина листов этих шпангоутов 9/16 дм., они расположены в расстоянии двух фут друг от друга.

Наружная обшивка подводной части (от горизонтального киля до шельфа) в средней части корабля состоит из одиннадцати поясов с каждого борта, в оконечностях корабля число поясов уменьшается. Листы наружной обшивки идут горизонтально, склепаны внакрой по пазам и на планках по стыкам. Толщина листов первых семи от киля поясов уменьшается от 7/8 дм. в главном участке до 1/2 дм. в оконечностях. В носовой и кормовой частях корабля, в местах присоединения обшивки к штевням, подъема якорей, укрепления дейдвудов и пр. толщина обшивки удвоена.

Настилка внутреннего дна простирается от 13 до 99 шп. по длине и до нижней броневой палубы по ширине. Листы обшивки соединяются по пазам внакрой с высаженными кромками, а по стыкам — на планках.

Главные поперечные переборки идут, не прерываясь, от верхнего дна до нижней броневой палубы; эти переборки поставлены на пятнадцати шпангоутах (13, 18, 24, 28, 34, 40, 46, 50, 56, 62, 68, 73, 86, 90, 99). Переборки на 40,56 и 62 шп. набраны из горизонтальных листов, соединенных по пазам внакрой; подкреплением этих переборок служат вертикальные планки 12 дм. шириной, поставленные параллельно диаметральной плоскости и присоединенные к листам переборок при помощи двух полос угловой стали. В свою очередь эти полосы подкреплены еще двумя угольниками, приклепанными к обращенной от переборки стороне. Эти подкрепления поставлены в расстоянии 2 фт. друг от друга. Переборки на остальных вышеуказанных шпангоутах состоят из вертикальных листов с отогнутыми с одной стороны под прямым углом фланцами.

Ширина отогнутого фланца у верхнего дна 13,5 дм., а у нижней броневой палубы— 8,5 дм. Листы соединены между собой внакрой. К отогнутым ребрам для придания им большей прочности приклепано по угольнику. Все вообще главные переборки построены из листов толщиной 11/32 дм. Пространство между нижней броневой и жилой палубами разделено 9-ю водонепроницаемыми поперечными переборками, установленными на 4,13,18,28, 50, 73, 86, 93 и 99 шп. Эти переборки сделаны из листов 1/4 дм. толщиной с отогнутыми под прямым углом кромками шириной 5 дм., служащими для придания жесткости. Прочие поперечные переборки на кубрике и платформе таковы же по конструкции, но толщина листов немного меньше. Переборки, отделяющие поперечные угольные ямы от котельных помещений, сделаны из вертикально набранных листов 7/32 дм. толщиной с отогнутыми под прямым углом кромками.


Линейный корабль "Император Павел I" (1906 – 1925)

Для придания переборкам большей крепости отогнутые фланцы связаны горизонтальными угольниками с подкреплениями главных поперечных переборок. До высоты площадки переборки поперечных угольных ям сделаны водонепроницаемыми, чтобы вода из трюма кочегарки не попадала в ямы. Из продольных переборок наиболее существенное значение имеют: нижние и верхние противоминные переборки, внутренние переборки верхних угольных ям и диаметральная переборка, разделяющая машинные отделения.

Нижние противоминные переборки идут параллельно диаметральной плоскости от 28–86 шп. В средней части корабля переборки удалены от наружного борта на 8 фт 4 дм.; к носу и корме это расстояние меньше. Переборки построены из горизонтальных листов толщиной от 1/2 дм. до 3/8 дм. и подкреплены вертикальными стойками для большей жесткости. Помещения между внутренней обшивкой, нижней броневой палубой и нижней противоминной переборкой между 34 и 73 шп. служат бортовыми угольными ямами, между 73–86 шп. — машинными кладовыми.

Верхние противоминные переборки поставлены с обоих бортов в расстоянии 6 фт. от рубашки за броней; по высоте они простираются от нижней броневой до жилой палубы, а по длине от 13 до 99 шп. Эти переборки набраны из горизонтальных листов толщиной 5/8 дм. в средней части и 9/16 дм. в оконечностях. Подкреплением служат вертикальные стойки коробчатой стали, укрепленные кницами к нижней броневой и жилой палубам.

Продольные переборки верхних угольных ям, отделяющие эти последние от корридоров проводов, идут между 34–73 шп. Они набраны из вертикальных листов с отогнутыми под прямым углом вертикальными же кромками. Толщина листов 13/22 дм. средней части и 5/16 дм. в оконечностях корабля.
