Провода для всей этой установки, действующей от батарей взяты со слабой изоляцией и не защищены, почему на открытых местах быстро подвергаются порче. Ввиду этого в 1914 году был проведен судовыми средствами добавочный вызов на вахту, причем проводники были взяты гупперовской изолировки.

Телефонная сеть корабля разделяется на пять отдельных цепей: цепь управления кораблем, минная, артиллерийская правого и левого бортов и обиходная. Все они работают от батареи аккумуляторов, установленных в помещении 2 группы аэрорефрежирации, причем каждая из них имеет свою отдельную проводку и станцию. В цепь управления кораблем входят телефоны боевой рубки центрального поста, правой и левой судовой машины, штурвального отделения кормовых шпилей (переносной телефон на верхней палубе) и станции рулевого преобразователя. В центральном посту помещен переключатель, соединяющий цепь или с постом, или с боевой рубкой, откуда уже и производится вызов через имеемые там станции.

Минной цепью телефонов соединяются помещения подводных минных аппаратов с помощью коммутатора, находящегося в центральном посту или с самым постом, или с боевой рубкой. Телефон в боевой рубке расположен с левой стороны заднего отделения.

Обе артиллерийские цепи связывают боевую рубку (телефоны в кормовой части рубки) с каждым из плутонгов и со всеми дальномерными постами. Станции этих цепей находятся во 2 группе аэрорефрижерации и устроены таким образом, что дают возможность вести переговоры любых пунктов каждого борта между собою. Как в одну, так и в другую цепь входят: дальномерная рубка, носовая и кормовая боевые рубки, дальномерные посты на казематной палубе, в фок- и грот-мачте, обе 12-дм. башни и одного и того же борта обе 8-дм. башни, носовые и кормовые казематы 8-дм. и 120-мм. орудий.

Обиходная цепь связывает 23 разных пункта корабля между собой через центральную телефонную станцию (24 пункта), находящуюся у 30 шп. на нижней броневой палубе. В эту цепь входят: боевая и командирская рубки, правая машина, главная судовая распределительная станции, все помещения динамо-машин, радиотелеграфная рубка, брашпильное отделение, верхняя вахта, арсенал, канцелярия, кондукторское отделение, кают-компания офицеров и помещения командира, старшего офицера и других офицеров.

Все телефоны и проводка установлены в 1911 году фирмой "Шуккерт". Пользование телефонами и станциями заключается в следующем: для переговоров с каким-либо из пунктов сначала вызывается станция. Для этого нажимают кнопку у телефона, снимают трубку и слушают, пока не ответят со станции. Если звук будет передаваться слишком резко или будет очень слаб, то его можно регулировать находящимся здесь же на телефоне реостатом. Когда со станции ответят, что требуемый пункт готов к вызову, надо снова дать звонок, нажав ту же кнопку. После переговоров трубка вешается на место и дается звонок на центральную станцию, который и означает, что переговоры окончены.

На центральной станции, когда получается звонок, и выпадет белый номер, то берут под ним шланг переднего ряда и штифт его вставляют в гнездо этого номера и нажимают соответствующую гнезду кнопку, после чего снимают телефон и слушают. После разговора кнопка номера (замкнутая при разговоре) разобщается, и телефон на станции вешается на место. Выпавший красный номер, того же ряда, где шел разговор, означает "Отбой", после которого штифты вынимаются. Все телефоны действуют от 4-х вольтовой установки. Капитаном 2-го ранга Подгурским в 1911 году была на корабле установлена предложенная им сигнализация, указывающая появление воды в трюмах.

В помещении центральной телефонной станции у 29 шп. на нижней броневой палубе установлена распределительная сигнальная доска, к которой подведены провода от 8 приборов, находящихся в трюмах (на нижнем дне у шпангоутов). Идея устройства сигнализации заключается в том, что при появлении воды имеемый в приборе поплавок всплывает и этим замыкает контакты подведенных к нему проводников. На распределительной доске загорается соответствующая лампочка, и звонит звонок.

Как минные, так и рулевые электрические указатели, электромагнитной системы завода "Гейслера", устанавливались на корабле в 1910–1911 годах и имеют следующее общее для всех них устройство: на голове руля или на валу, приводящемся в движение рукой, установлен барабанный пластинчатый коммутатор, при вращении которого ток через его пластины и щетки, скользящие по ним, имеет возможность замкнуться через соответствующую пару электромагнитов, намагнитит последние, которые в свою очередь притянут якорек, соединенный особой передачей со стрелкой, и стрелка повернется на одно деление. Таких пар электромагнитов три, установлены они в приборе под углом в 120° одна от другой. Минных указателей на корабле 2 (по одному к каждому аппарату). Рулевые же указатели находятся в центральном посту, боевой и дальномерной рубках, на командном мостике, в шпилевом и штурвальном отделениях.

На тех же основаниях устроены электрические машинно-котельные телеграфы Гейслера, установленные на корабле в 1912 году. В помещении каждой машины находится передатчик приказаний, а в правой машине, кроме того, установлена общая станция, получающая питание от ближайших коробок различных бортов цепи освещения. От станции идет магистральный кабель, от которого с помощью соединительных ящиков берутся ответвления к приемникам, установленным по одному в каждой кочегарке. Передатчик приказаний имеет обычный для этих приборов электромагнитный механизм и контактный ключ. Приемники имеют такое же устройство, но без ключа. Передача приказаний производится вращением рукоятки ключа передатчика, причем может производиться одним или другим передатчиком, но обязательно только из одного пункта.

Установленные на корабле топочные уравнители служат для того, чтобы с помощью их можно было давать знать звонком во все кочегарки о времени подкидывания угля в топки. Устройство уравнителей заключается в том, что часовым механизмом приводится в движение диск с зубцами, за которые при вращении задевает находящийся там же зубец, который поворачивается и тем замыкает контактными пластинками ток в звонки и в соответствующие лампы. В случае бездействия какой-либо из кочегарок цепь ее может быть выключена.

Диск делает полный оборот в продолжение 1 часа, а зубцы расставлены на нем с таким расчетом, что могут замыкать пластинки через 1, 2, 3, 4, 5 и 6 минут. Если почему-либо является нужным дать сигнал не через равные промежутки времени, а по мере надобности, то в этом случае можно пользоваться общей звонковой кнопкой.

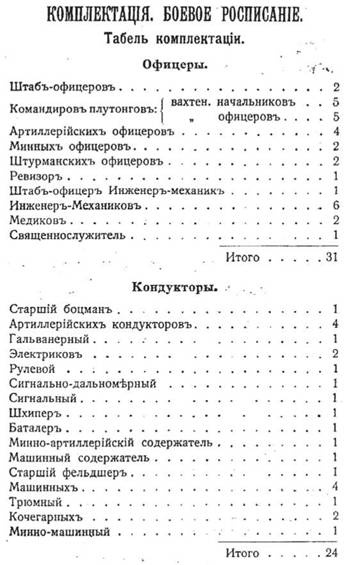

Балтийским заводом в 1912 г. была закончена установка электрических машинных телеграфов системы инженера Федорицкого. Всех телеграфов 8: по два в центральном посту, ходовой и боевой рубках и по одному в каждой машине. Идея устройства их заключается в том, что. замыкая по очереди коммутатором контакты, замыкается и соответствующая цепь лампочек и звонка. Станция этих телеграфов находится в центральном посту и там же берет питание от коробок цепи освещения.
