Главная артиллерия состояла из восьми 381-мм орудий с длиной ствола 45 калибров (17100 мм). Орудия располагались в установках образца 1914 г. (угол склонения -8° и угол возвышения + 16°) с максимальной дальностью стрельбы 20400 м. Позже угол склонения уменьшили до -5°, а угол возвышения увеличили до +20°, что позволяло бы увеличить максимальную дальность стрельбы до 23200 м. Орудия стреляли снарядами весом 760 кг с начальной скоростью 810 м/с. (вес заряда 274 кг). Боекомплект составлял 90 снарядов на орудие (720 снарядов для всех восьми орудий).

Однако башни для 381 -мм орудий оказались не намного длиннее башен для 355-мм орудий. Расстояние от башни "А" до башни "В" и длину артиллерийского погреба также можно было сохранить.

Но из-за больших весов башен их следовало передвинуть вдоль диаметральной плоскости корабля, чтобы привести в соответствие центр тяжести. Башни "А" и "В" сдвинули на 2,3 м в нос. Напротив, башня "С" сохранила свое расстояние от кормы, возможно, потому, что от ее установки зависело положение машинного отделения и длина гребных валов. Для окончательного выравнивания дифферента башню "Д" передвинули на 3,5 м к корме.

Средняя артиллерия состояла из двенадцати 150-мм орудий с длиной ствола 45 калибров (6750 мм) и располагалась в батарее на средней палубе, удлиненной до 126 м, следующим образом: шесть орудий от башни "А" до передней боевой рубки, четыре около грот-мачты и два позади башни "Д". Была предусмотрена установка восьми 88-мм зенитных орудий (или даже 105-мм) с длиной ствола 45 калибров. Число 600-мм подводных торпедных аппаратов (типа J-9) сократили до трех. Общий боекомплект составлял 15 торпед.

Расстояние между башнями "В" и "С" и тем самым длина средней части корабля также увеличилась на 2,5 м. Получившийся при этом прирост объемов помещений был использован наилучшим образом, и наконец получили долгожданное оптимальное положение отделения бортового торпедного аппарата. Теперь оно располагалось в средней части корпуса, между кормовым котельным и передним турбинным отделениями. Здесь в самой широкой части корабля оно было лучше защищено благодаря противоторпедному поясу большей ширины, чем в носовой части. Кроме того, заполнение его водой в результате пробоины не оказывало сильного влияния на дифферент, а это значительно повышало безопасность корабля.

Но этому новому положению бортовых торпедных отделений нужно было больше места, чем позволяли указанные 2,5 м. Для этого ликвидировали отсек, расположенный между котельными отделениями № 3 и № 4 и содержащий, кроме дизельной электростанции, артиллерийский погреб для двух 150-мм орудий. Чтобы эти орудия снабжать снарядами при помощи прямого элеватора, их сдвинули дальше к корме.

Бронирование в основном было как и на "Макензене", но главный броневой пояс уменьшили по толщине до 200 мм у верхней палубы и до 220 мм на миделе. В носовой и кормовой частях бронирование не доходило до верхней палубы и заканчивалось в 23,5 м от оконечностей. Бронирование батареи среднего калибра не было изменено.

Толщину брони башен и барбетов увеличили, но остальные элементы броневой защиты остались без изменения, а броневую палубу в корме даже уменьшили по толщине с 80-100 мм до 70-100 мм. Башни имели толщину лобовой части 300 мм, боковых стенок 250 мм, задней стенкич290 мм, наклонной части крыши 250 мм и плоской части крыши 150 мм. Толщину крыши передней боевой рубки уменьшили до 170-100 мм.

Барбеты башен имели толщину 300 мм, уменьшаясь до 180 мм за бронированием батареи и до 90 мм за главным броневым поясом и переборками, причем передняя стенка барбета башни "А" имела толщину, увеличенную до 120 мм. Толщину бронированной палубы уменьшили до 70-100 мм в корме, а палубы полубака до 20 мм вне площади батареи 150-мм орудий. Толщину противоторпедной переборки не изменили.

Котельная установка была такая же, как у "Макензена", и состояла из пяти котельных отделений: двух отделений с восемью двухсторонними нефтяными котлами и трех отделений с 24 односторонними угольными котлами. Благодаря этим изменениям, котлы придвинули как можно ближе один к другому, и вместо двух дымовых труб была предусмотрена только одна. Но в результате этого дымоуловитель переднего котельного отделения проходил наклонно, стал длинным и занял много места. Зато сокращение одной трубы для компоновки корабля оказалось очень полезным.

Линейный крейсер "Эрзац Шарнхорст" имел два комплекта турбин Парсонса с турбинами крейсерского хода, вращавшими внутренние валы. На "Эрзац Йорк" и "Эрзац Гнейзенау" планировали установить гидравлические редукторы Фотингера для главных турбин, вместо прямой передачи вращения на валы, и турбины крейсерского хода, приводящие в движение внешние валы.

Номинальная проектная мощность на валах составляла 90000 л.с, что при частоте вращения гребных валов 295 об/мин. должно было обеспечить кораблю скорость 27,3 узла. Нормальный запас топлива увеличили до 850 т угля и 295 т нефти (полный составлял 4000 т угля и 2000 т нефти). Расчетная дальность плавания равнялась 5500 милям при скорости 14 узлов.

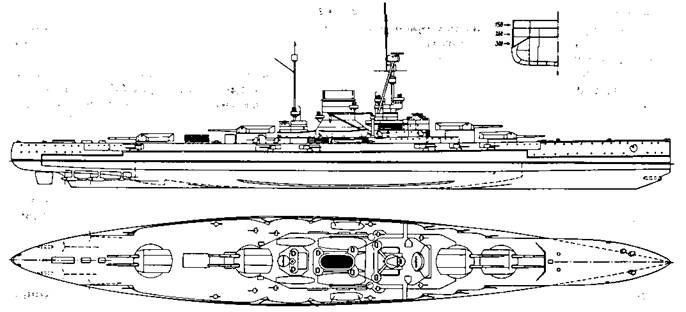

Проект линейного крейсера "Эрзац Йорк" (Наружный вид и вид сверху)

В этом проекте удалось существенно увеличить расстояние от треногой фок-мачты до боевой рубки. Тем самым была значительно понижена опасность того, что она в случае повреждения упадет на боевую рубку. Кроме того, увеличивался сектор обзора из боевой рубки в направлении кормы. Несмотря на сдвиг фок-мачты к корме, она оказалась от дымовой трубы дальше, чем была раньше, так что наблюдательный пункт на марсе теперь меньше подвергался задымлению.

Проектом не была предусмотрена установка успокоительных цистерн Фрамма. Электроэнергию должны были обеспечивать 8 дизель-генераторов общей мощностью 2 320 кВт, напряжением 220 В. Однако динамо-машины, предназначенные для "Эрзац Гнейзенау", установили на подводных лодках – U-151 и U-154. Рули разместили параллельно. Экипаж насчитывал 46 офицеров, 1180 унтер-офицеров, старшин и матросов. Всего 1227 человек.

Планируемая стоимость постройки составляла 75 000 тыс. марок или 37 500 тыс. рублей золотом. "Эрзац Йорк" должна была строить верфь "Вулкан" в Гамбурге (заказ на постройку выдан 10 апреля 1915 г.), "Эрзац Гнейзенау" – верфь "Германия" в Киле (заказ от 10 апреля 1915 г.), "Эрзац Шарнхорст" – верфь "Блом унд Фосс" (заказ на постройку 11 апреля 1915 г.). Фактически на верфи "Вулкан" в Киле в июле 1916 г. заложили только киль "Эрзац Йорка".

Ни один из этих семи линейных крейсеров не был достроен, хотя первоначально надеялись закончить их постройку до осени 1918 г. Достоверно известно, что только "Эрзац Йорк" был начат постройкой, однако дальше набора днища на стапеле не продвинулось и вес его собранных конструкций не превысил 1000 т. После войны его разобрали. В апреле 1916 г. были разработаны проекты линейных крейсеров водоизмещением 33500-37400 т с указанным вооружением, но с проектной мощностью на валах 100000-120000 л.с, что обеспечивало бы кораблю скорость 29-29,5 узлов. Если бы были использованы заказанные турбинные установки с мощностью на валах 90000 л.с, пришлось бы ограничиться скоростью 28,0 узлов.
