На "Дерфлингере" понижение центра тяжести обеспечили довольно необычным способом. Чтобы как можно ниже установить артиллерийские башни, ликвидировали верхнюю палубу не только в корме, как у "Мольтке" и "Зейдлица", но также и в носовой части, как на линейном корабле "Кайзер". В результате этого на "Дерфлингере" передняя башня "А" получила самую наименьшую высоту ведения огня над горизонтом воды – только 8,2 м, ниже, чем на всех остальных немецких линейных крейсерах.

На английском линейном крейсере "Тайгер", почти одинакового водоизмещения и размеров, но имеющем очень высокий надводный борт, высота ведения огня передней башни составляла 11,9 м. Правда, неизвестно, целесообразно ли это было при сильном ветре. На "Дерфлингере" высота осей орудий над главной ватерлинией составляла для башен "В" 10,8 м; "С" 9,2 м; "Д" 6,3 м, и достаточно высокий надводный борт у форштевня высотой 7,7 м (у "Мольтке" 7,6 м и у "Зейдлица" 8,0 м) был достигнут благодаря большому прогибу батарейной палубы, что придавало кораблю особенно красивый вид.

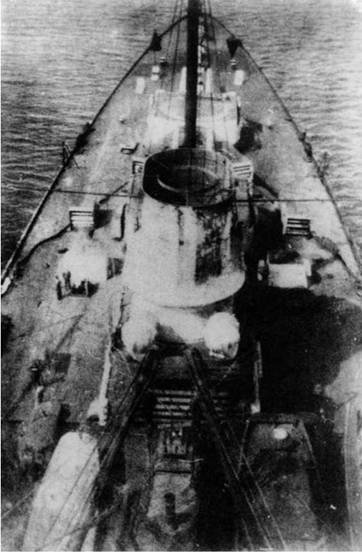

Линейный крейсер "Дерфлингер". Вид с фор-марса на корму.

На "Дерфлингере" артиллерия среднего калибра осталась такой же, как и на "Зейдлице". Хотя первоначально, согласно проекту, она состояла из 14 150-мм скорострельных орудий с длиной ствола 45 калибров (6750 мм) в батарее на верхней палубе в середине корабля (на "Лютцове" это так и осталось). На "Дерфлингере" орудия № 4 левого и правого бортов были сняты из-за установки в этом месте успокоительных цистерн Фрамма, поэтому на нем осталось только 12 150-мм орудий. Они располагались в установках образца II 1906 г. Впоследствии максимальная дальность стрельбы 13500 м (73 каб.) была увеличена до 16800 м (91 каб.). Боекомплект равнялся 160 снарядам на орудие, общий боекомплект – 1920 снарядов для "Дерфлингера" и 2240 снарядов для "Лютцова".

Согласно проекту, вспомогательная артиллерия должна была состоять из 12 скорострельных 88-мм орудий с длиной ствола 45 калибров (3960 мм), предназначенных для стрельбы по морским целям, в установках 1906 г. (с боекомплектом 250 выстрелов на орудие). К моменту окончания постройки на "Дерфлингере" в носовой надстройке установили только четыре таких орудия, которые позже были демонтированы, и восемь 88-мм зенитных орудий с максимальным углом возвышения +70° и боекомплектом 225 выстрелов на орудие. Ко времени Ютландского боя оба корабля имели по восемь 88-мм зенитных орудий (четыре около передней дымовой трубы и четыре около башни "С"). Но на "Дерфлингере" в 1916 г. последние были также убраны.

Торпедное вооружение состояло из четырех подводных торпедных аппаратов: один носовой, один кормовой и два бортовых перед барбетом башни "А" с общим боекомплектом 12 торпед. На "Дерфлингере" применялись 500-мм торпеды, на "Лютцове" 600-мм (первый корабль с таким калибром торпед).

Средняя часть корпуса своим толстым металлическим настилом образовывала верхнюю палубу, а на сплошной батарейной палубе – верхний пояс прочных связей. От верхней палубы нужно считать высоту борта. Странным образом высота борта, как третье измерение корпуса корабля (наряду с длиной и шириной) в печатных изданиях о военных кораблях в большинстве случаев не упоминается, в то же время её не хватает и в описаниях торговых судов. Фактически же высота борта имеет важное значение. Разница между ней и осадкой дает высоту надводного борта, что определяет мореходные качества корабля и высоту ведения огня.

Высота надводного борта при нормальном водоизмещении составляла 7,3 м и 4,6 м кормой. В первую очередь от высоты борта зависит прочность корпуса корабля при продольном изгибе. Чем она больше, тем легче можно сделать достаточной "несущую прочность при изгибе корабля". При проектировании корабля важную роль играет соотношение "длины к высоте борта". Для "Дерфлингера" это отношение составляло 14,2 и было относительно благоприятным. С увеличением высоты борта, по сравнению с "Зейдлицем", на 0,87 м высота ведения огня из 150-мм орудий увеличилась в среднем на 0,7 м.

Повышение прочности связей корпуса при возможно меньшем расходе металла привело к применению на "Дерфлингере" продольной системы набора днища, которая также нашла применение в конструкции корпуса новых легких крейсеров, начиная с "Магдебурга". На "Дерфлингере" это внешне не заметное нововведение явилось значительным шагом вперед.

Напротив, другая новинка стального судостроения была встречена настороженно. Подводные части "Мольтке" и "Зейдлица" были разделены двумя продольными переборками натри части. В отличие от них на "Дерфлингере" была предусмотрена одна средняя продольная переборка. Бортовые продольные переборки, которые, как и подбашенные, проходили дальше в носовую и кормовую части, образовывали значительную жесткую продольно изгибаемую и работающую на скручивание связь. Отказ от бортовых продольных переборок был, вероятно, продиктован условиями размещения котельных отделений или в связи с экономией веса корпуса.

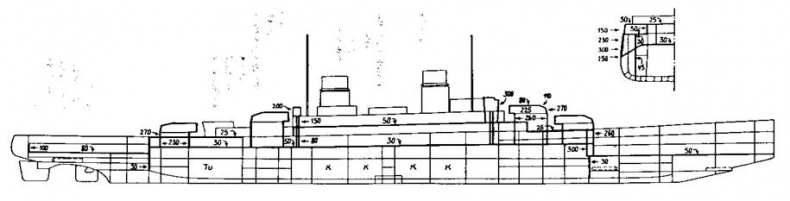

Линейный крейсер "Дерфлингер" Продольный разрез с указанием бронирования.

Обращает на себя внимание большое расстояние между кормовыми линейно-возвышенными башнями, которое, правда, уже имело место на японском линейном крейсере "Конго". Преимущество такого расположения состояло в том, что при случайном попадании обе башни не могли быть одновременно выведены из строя. Между этими двумя башнями размещались два задних турбинных отделения, турбины которых приводили в движение внутренние валы. Два передних турбинных отделения (турбины которых приводили в движение внешние валы) были расположены рядом с погребами боеприпасов кормовой возвышенной башни " С". При этом экономилась длина целого турбинного отделения.

На ранее построенных немецких линейных крейсерах такое расположение было невозможно, поскольку при перемещении кормовой возвышенной башни к середине корабля из-за недостатка места нельзя было бы разместить ни бортовые башни по диагонали, ни дымовые трубы и надстройки.

Эта экономия помещения делала возможным соответствующее сокращение длины цитадели, которая, как обычно, простиралась от передней до кормовой башни. Тем самым был достигнут целый ряд преимуществ. Понизился общий вес брони, поскольку оконечности корабля всегда были защищены слабее цитадели. Большое отстояние башен от оконечностей корабля уменьшало продольный изгибающий момент корпуса, так как он стал легче или при одинаковом водоизмещении жестче. Это также уменьшало момент инерции корабля относительно вертикальной оси и таким образом при изменении курса улучшало поворотливость.

Но самым важным было то, что концевые башни в процессе проектирования можно было перемещать в широких пределах, так что рядом с их погребами противоминный пояс смог получить большую ширину, поскольку его эффективность в основном зависит от ширины. Если в средней части корабля она по большей части была вполне достаточна, то на уровне концевых башен она неизбежно уменьшалась до недопустимо малой величины. (В качестве примера приведем данные кораблей последующих проектов, а именно "Шарнхорста" (1936 г.): в середине корабля 4,5 м, на уровне башни "А" только 2,4 м, (измеренное на половине осадки). У "Дерфлингера" в этом отношении соотношение являлось более благоприятным, чем у его предшественников, так как расстояние башни "А" от форштевня составляло 54 м, тогда как у "Зейдлица" только 46, а у "Мольтке" 42 м.
