Ко времени проектирования "Дерфлингера" с октября 1910 г. по июнь 1911 г. какое-либо другое расположение башен уже не принималось в расчет. Выбранное "классическое" расположение, кроме других преимуществ, давало очень большие секторы обстрела.

У "Дерфлингера" все четыре башни, начиная с носа, кроме буквенного обозначения имели ещё и названия: "А" ("Анна"), "В" ("Берта"), "С" ("Цезарь") и "Д" ("Дора"). Суммарный сектор обстрела составлял 1220° или в среднем 305° на башню. Сектора обстрела составляли 300° для орудий носовых башен "А" и "В" и 310° для орудий кормовых башен "С" и "Д". У "Фон-дер-Танна" при диагональном расположении бортовых башен то же количество башен имело только 1109°, то есть соответственно 277° на башню. Среднее значение для пяти башен "Зейдлица" составляло 298°. Необходимо подчеркнуть, что у последних названных кораблей бортовые башни не могли вести огонь непосредственно вперед. До нулевого положения всегда не хватало 3-5°.

Например, данные о ведении огня из шести орудий в нулевом направлении, представленные в справочнике "Taschenbuch der Kriegsflotten", являются неверными, поскольку строго в этом направлении действуют только два орудия передней башни и только в нескольких градусах бортового пеленга четыре орудия. В сравнении с этим линейно-возвышенные башни "Дерфлингера" имели возможность ведения неограниченного огня в носовом направлении из четырех орудий, а также облегчено удержание огня на цели, когда цель переходит на другой борт.

В башнях "А", "В" и "С" зарядные погреба располагались на платформах ниже снарядных, которые размещались на нижней палубе. У башни "Д" по конструктивным соображениям расположение было обратным, и эта башня отличалась тем, что подачная труба снарядов не прерывалась в перегрузочном посту. Боекомплект составлял 90 снарядов на орудие, из них 65 бронебойных и 25 фугасных с донным взрывателем, всего 720 снарядов для всех восьми орудий.

На крейсере имелось три поста управления артиллерийским огнем. Передний пост занимал заднюю часть носовой боевой рубки. В нем по боевой тревоге находилось 23 человека: старший артиллерист (в Ютландском бою это был фрегатен- капитан фон Хаазе); третий артиллерийский офицер, управляющий огнем артиллерии среднего калибра; унтер-офицеры и матросы, обслуживающие дальномеры и приборы центральной наводки, связисты. Задний пост – соответственно в кормовой боевой рубке. В нем находился второй артиллерийский офицер. Наблюдательный пост на фор-марсе, в котором находился офицер, следящий с помощью зрительной трубы за местами падения снарядов. Он был связан телефоном и переговорными трубами со старшим артиллеристом и передавал ему эти сведения. Кроме него, здесь находились ещё один унтер-офицер и два матроса-связиста.

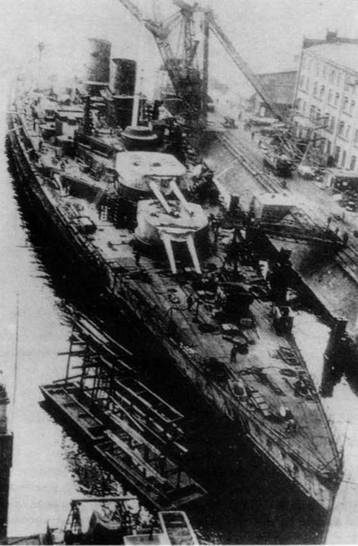

Линейный крейсер "Дерфлингер" на достройке.

На крейсере имелось два отдельных центральных поста: один для артиллерии калибра 305 мм, второй для средней артиллерии. Все команды от управляющих огнём передавались сюда по телефонам и переговорным трубам, и уже здесь происходила установка артиллерийских приборов для подачи к орудням. Все артиллерийские приборы стояли там же.

Для наблюдения за стрельбой в переднем посту у старшего артиллериста имелся перископ, объектив которого был выведен на крышу боевой рубки (немцы учли опыт Цусимского боя, и в бою прорези боевой рубки закрывались броневыми крышками). К перископу старшего артиллериста были подключены приборы центральной наводки. Наведением перископа старший артиллерист автоматически и синхронно переводил стрелки указателей центральной наводки в башнях, с которыми горизонтальные наводчики совмещали неподвижные стрелки башен. Подобные приборы были установлены и для средней артиллерии.

Старший артиллерист "Лютцова" фрегатен- капитан Пашен изобрел особый прибор, сущность которого заключалась в следующем: устанавливая курс и скорость своего корабля и курс и скорость корабля противника, автоматически получали величину изменения расстояния (величину горизонтального угла упреждения на боковое перемещение цели), к которой оставалось только прибавить поправку на ветер. Такие приборы были установлены на корабле в нескольких местах и отличались надежным действием.

На крейсере были установлены 7 дальномеров Цейса с 15- и 23-кратным увеличением. Один из них находился в переднем артиллерийском посту. Каждый дальномер обслуживали два дальномерщика. Измерения были удовлетворительные до дистанции 20400 м (110 каб.). У старшего артиллериста находился сумматор, который автоматически давал среднее из показаний всех дальномеров. Полученный результат передавался к орудиям как первоначальная установка прицела.

В центральном, переднем, заднем и на наблюдательном артиллерийских постах стояли специальные приборы – указатели падения снарядов. Они включались при каждом залпе замыканием рубильников по команде "залп" и были предназначены для определения момента падения своих снарядов, поскольку время полета снаряда до цели на большие дистанции составляло 20-30 секунд. Старший артиллерист в своем головном телефоне слушал звук (характерное биение) одновременно трех указателей падений – центрального, переднего и наблюдательного постов.

Поперечное сечение боевой рубки, являвшейся типичной для кораблей германского флота периода Первой мировой войны.

Приборы центрального управления стрельбой главного и среднего калибров были установлены на "Дерфлингере" в 1915 г. "Лютцов" вступил в строй уже с этими приборами. На нем как раз перед Ютландским боем был установлен экспериментальный образец прицельного стабилизирующего гироприбора Петравика. Но в этом бою он не использовался. Он представлял собой гироскопический прибор, производящий выстрел тогда, когда оптическая ось прицела была направлена на цель. Этим прибором учитывалась угловая скорость качки корабля. Следующий образец такого прибора установили на "Дерфлингере". Потом на флоте этот прибор испытывался ещё целое десятилетие.

Артиллерию "Дерфлингера" обслуживали: 12 офицеров – старший артиллерист, второй, третий, четвертый артиллеристы, четыре командира башен, два офицера-наблюдателя, один дальномерщик и один связист, 10 кондукторов и 750 унтер-офицеров и матросов (27 % офицерского состава и около 70 % состава экипажа).

Линейно-возвышенное расположение передних башен оказало значительное влияние на весь проект корабля. С самого начала эры строительства линейных крейсеров немецкий военно-морской флот стремился к их высокой остойчивости. Указанное расположение башен грозило значительным увеличением высоты центров тяжести надпалубной инфраструктуры не только из-за самих башен и их барбетов, но и, как следствие, из-за вынужденно высокого расположения боевой рубки и всей передней надстройки.

Для нормального обзора из боевой рубки и расположенного перед ней "капитанского мостика мирного времени" было необходимо, как минимум, требование, чтобы над орудийными башнями сохранялось поле обзора вплоть до форштевня. На "Дерфлингере" это было достигнуто. Но для некоторых других кораблей это условие выполнено не было. Например, у линейных кораблей "Байерн" и "Баден" условия наблюдения были хуже. Это же относилось и к штурвальной рубке линкоров типа "Бисмарк" (1939 г.), которая у этих кораблей была расположена ниже боевой рубки. Видно, что немецкий военно-морской флот вопросы остойчивости корабля рассматривал неоднократно и с разных позиций.
