Барбеты башен "А", "Р" и "Q" до главной палубы имели 178-мм толщину стенки. Стенка барбета кормовой башни "Y" на наружной стороне имела толщину 178 мм и постепенно уменьшалась на внутренней стороне барбета до 76 мм позади 102-мм броневого пояса до главной палубы. От главной палубы до нижней (бронированной) она уменьшалась до 102-мм на внешней и до 76-мм на внутренней стороне. Ниже главной палубы толщину подачной трубы уменьшили до 51 мм.

На "Фон-дер-Танне" барбеты башен главного калибра имели 200-мм стенки выше бронированных поясов корпуса, причем толщину наружной стенки барбетов носовой и кормовой башен увеличили до 230 мм, а внутренней уменьшили до 170 мм.

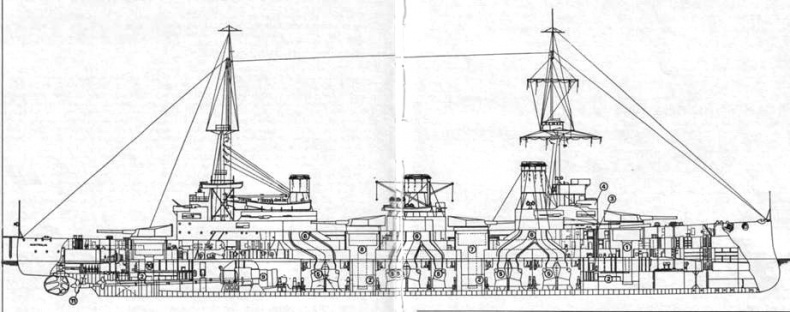

Линейный крейсер “Австралия”. (Продольный разрез)

1,7,8,10. Подбашенные отделения; 2. Снарядные и зарядные погреба; 3. Броневая труба для перехода из центрального поста в боевую рубку; 4. Боевая рубка; 5. Котлы; 6. Дымовые ходы; 11 Румпельное отделение.

Орудийные башни "Индефатигейбла" имели толщину лобовой плиты, боковых и задней стенок 178 мм, толщина крыши и настила пола в задней части башни составляла 76 мм, как на "Инвинсибле", но подкрепление башен усилили, что в дальнейшем оказалось очень полезным. На "Фон-дер-Танне" орудийные башни имели толщину лобовой плиты и задней стенки 230 мм, боковых стенок 180 мм, наклонной передней части крыши 90 мм, плоской части крыши 60 мм, настила в задней части башни 50 мм.

На "Индефатигейбле" переднюю боевую рубку расположили отдельно, выдвинув достаточно далеко вперед от ходового мостика. Рубка имела толщину лицевой стороны 254 мм, пола и крыши 76 мм. Выходящая из боевой рубки вниз коммуникационная труба со скобами для аварийного выхода имела 102-мм стенку до бро* нированной палубы и вела в нижнюю переднюю боевую рубку. Расположенная в кормовой части задней надстройки боевая рубка управления торпедной стрельбой имела толщину бронирования 25,4 мм.

Между передней боевой рубкой и передней дымовой трубой находилась броневая рубка с постами управления стрельбой главного калибра и сигнальным постом, имевшая 102-мм стенки и 76-мм пол и крышу. Длинная ось поста располагалась поперек продольной оси корабля и в каждом ее закруглении располагались управлявшие артиллерийским огнем офицеры, а в средней части сигнальщики. Бронирование этого поста оказалось недостаточным, а поле зрения ограничивалось спереди передней боевой рубкой, а сзади опорами фок-мачты и надстройкой. Однако такая конструкция поста не повторилась на "Австралии" и "Нью Зиланде", поскольку их построили почти на два года позже "Индефатигейбла". На них на крыше передней боевой рубки установили бронированную рубку поста управления стрельбой главного калибра. При этом мостик значительно нависал над этой рубкой. На мачтах установили увеличенные в длину марсы с дальномерами системы Арго.

На "Фон-дер-Танне" бронирование передней боевой рубки выполнили толщиной 300 мм, ее крыши 80 мм, задней боевой рубки 20С мм и 50 мм соответственно. На "Индефатигейбле" дымоходы прикрыли 25,4-38-мм броневыми плитами, проходящими через главную палубу на уровне полубака. Машинные люки и вентиляционные трубы имели 51-64-мм бронирование, но оно заканчивалось на уровне главной палубы. Броневая защита зарядных и снарядных погребов состояла из близко расположенных к ним со стороны бортов одинаковых 64-мм продольных экранных переборок.

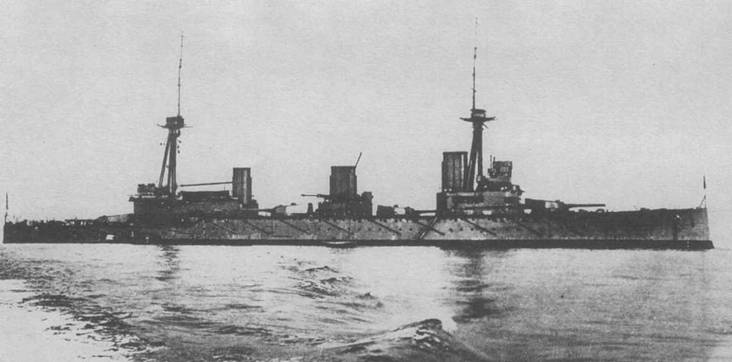

Линейный крейсер “Индефатигейбл". 1913 г.

Эту явно недостаточную броневую защиту при постройке следующей пары линейных крейсеров того же проекта ("Австралии" и "Нью Зиланда") определенным образом модифицировали. С носовой и кормовой оконечности сняли 51-мм броневые плиты, оставив только 13- мм стенку борта, а 127-152-мм броневые пояса в районе барбетов башен "А" и "Y" удлинили 102-мм полосой брони небольшой протяженности, однако не доходящей до носовой и кормовой оконечностей. По концам 102-мм броневого пояса до главной палубы установили поперечные прямые 102-мм переборки, причем передняя продолжалась толщиной 38-мм между главной и нижней (бронированной)палубами.

При этом они отличались от "Индефатигейбла" следующими особенностями: 152-мм главный броневой пояс длиной 144,2 м (80,4% длины по ватерлинии) заканчивался в 18,3 м от носовой оконечности и в 16,8 м от кормовой, соединенный в носовой и кормовой частях корабля поперечными броневыми переборками.

Броневой пояс увеличили со 102 мм до 127 мм в районе барбетов "А" и "Y" и полосами с 64 мм до 102 мм впереди барбета башни "А" и позади барбета башни "Y"; верхнюю часть носовой поперечной переборки уменьшили с 76 мм до 38 мм и кормовой со 114 мм до 102 мм, но кормовую поперечную переборку расположили значительно дальше к корме, чем на "Индефатигейбле".

Бронирование главной палубы простиралось только на 16,8 м от кормы, в то время как раньше оно продолжалось до барбетов. Нижнюю палубу в носовой и кормовой оконечностях увеличили с 51 мм до 64 мм; пост управления артиллерийским огнем центральной наводки расположили наверху передней боевой рубки (на "Индефатигейбле" он находился в верхней задней части передней боевой рубки) и толщину бронирования поста увеличили с 76-102 мм до 76-152 мм.

Главная палуба имела толщину 25,4 мм до 102-мм поперечной переборки и 51 мм рядом с барбетами башен "А", "Р" и "Q", в то время как нижняя (бронированная) палуба была уменьшена до 25,4 мм за бортовым броневым поясом и увеличена до 64 мм в оконечностях корабля. Барбет башни "Y" уменьшили до толщины 76- 102 мм между главной и нижней (бронированной) палубами. Выходящая из передней боевой рубки вниз коммуникационная труба со скобами для аварийного выхода имела 76-102 мм стенку. Продольные экранные переборки погребов боезапаса имели толщину 38-64 мм.

После Ютландского боя на большой площади нижней (бронированной) палубы между барбетами башен "Р" и "Q" положили один слой 25,4-мм броневых плит и еще один слой таких же плит добавили на главной палубе около барбетов общим весом 110 т.

Остальное бронирование было таким же, как на "Индефатигейбле". Из сказанного ясно, что увеличение бронирования в одном месте сопровождалось ослаблением в других местах корпуса крейсера. Неспособность такого слабого бронирования противостоять германским снарядам на обычных дистанциях боя прекрасно проиллюстрировал Ютландский бой, когда германский линейный крейсер "Фон-дер-Танн" потопил несколькими попаданиями "Индефатигейбл" на дистанции приблизительно 12700- 13700 м (69-74 каб.). Первые три его снаряда попали непосредственно в башню "Y" и еще два рядом с ней. Погреба боезапаса взорвались, и линейный крейсер затонул.

Сразу после боя англичане создали специальную комиссию по расследованию причины гибели британских линейных крейсеров в Ютландском бою. Наиболее правдоподобную версию выдвинул начальник отдела военного кораблестроения Теннисон д'Эйнкоурт, согласно которой потери скорее происходили от недостаточной защиты погребов боезапаса, чем от проникновения снаряда сквозь броню башни и барбета, последствия которого не обязательно могли быть катастрофическими.
