"Австралию" и "Нью Зиланд" вооружили спроектированными в 1905 г. 305-мм орудиями образца Mk.XI с длиной канала ствола 50 калибров (15250 мм). Вес ствола без казенной части составлял 66,7 т, общая длина орудия 15670 мм, длина каморы 2845 мм. Ствол орудия скрепляли при помощи стальной проволоки, скорострельность составляла 2 выстрела в минуту, дальность стрельбы 21500 м (116 каб.) при угле возвышения +15°. Стрельба велась снарядами того же типа, что и из орудий образца Мк.Х весом 386 кг (вес заряда 139 кг кордита) с начальной скоростью 854 м/с. Дульная энергия составляла 23670 тм.

Орудийные установки образца Mk. VIII, такие же как на "Беллорофоне", для "Индефатигейбла" и "Нью Зиланда" поставлялись фирмой Армстронг в Эльсвике, а для "Австралии" фирмой Виккерс в Барроу. Орудия имели угол склонения 5° и угол возвышения +15°, как и в установках орудий образца Mk.VIII, что видно на примере "Австралии", имевшей одну установку орудий образца Mk.VIII и семь образца Mk.B.VIII. Максимальная дальность стрельбы снарядами с радиусом оживала головки в четыре калибра составляла 17370 м (94 каб.). Стволы орудий "Фон-дер-Танна" имели угол склонения 8°, угол возвышения 20°. Их максимальная дальность стрельбы составляла 18900-20400 м (102-110 каб.).

В мирное время боекомплект состоял из 640 снарядов с радиусом оживала головки четыре калибра для всех восьми орудий главного калибра, или по 80 на ствол, из которых 24 были бронебойные, 28 полубронебойные, 28 фугасные с добавлением в виде шрапнельных.

Во время войны боекомплект, как и на "Инвинсибле", увеличивали до 880 снарядов для всех восьми орудий главного калибра или по 110 на ствол, причем комплектация стала другой: 33 бронебойных, 38 полубронебойных и 39 фугасных. Впоследствии комплектацию снова изменили на 44 бронебойных, 38 полубронебойных и 33 фугасных, и она снова стала, как на "Инвинсибле". При скорострельности около двух выстрелов в минуту и весе снаряда 386 кг вес полного бортового залпа равнялся 6176 кг в минуту.

Боекомплект "Фон-дер-Танна" состоял из 660 снарядов для восьми орудий главного калибра (82-83 снарядов на ствол), причем только бронебойных. Скорострельность орудий составляла 2,5 выстрела в минуту или выстрел из каждого орудия через 24 с. Вес бортового залпа равнялся 74Т5 кг в минуту.

Высота осей стволов орудий над уровнем нормальной ватерлинии была почти такая же, как на "Инвинсибле", и составляла для башни "А" 9,7 м, "Р" и "Q" 8,5 м, "Y" 6,4 м. Высота осей орудий у "Фон-дер-Танна" составляла 9,9 м для носовой башни и 7,7 м для остальных.

Носовую и кормовую башни расположили в диаметральной плоскости. Носовая башня имела сектор обстрела 280°, кормовая 300°. Средние башни имели более широкий сектор обстрела на противоположный борт корабля, который для обеих средних башен составлял 70°, против 30° на "Инвинсибле" и 125° на "Фон- дер-Танне". Различие состояло только в том, что в середине корабля по левому борту башню "Р" больше сдвинули вперед от средней дымовой трубы, а по правому борту башню "Q" назад. Расстояние между осями барбетов средних башен вдоль диаметральной плоскости составляло 25 м, поперек те же 16 м, как и на "Инвинсибле". Причем башня "Р" располагалась так же, впереди правой, и в положении по-походному ее орудия смотрели вперед, в то время как у башни "Q" назад. Сектор обстрела на противоположный борт для башни "Р" составлял 40° в нос и 30° в корму, а для башни "Q" 30° в нос1 и 40° в корму.

Таким образом, суммарный сектор обстрела всех четырех башен "Индефатигейбла" составлял 1080° или 270° на башню, против 1020° или 255° у "Инвинсибла" и 1109° и 277° у "Фон- дер-Танна". При этом в различных секторах обстрела действовало разное число орудий главного калибра: сектор обстрела 0-30° – 2 орудия, 30-55° – 6 орудий, 55-125° – 8 орудий, 125- 150° – 6 орудий, 150-180° – 2 орудия.

Высота смотровой щели передней боевой рубки над ватерлинией составляла 13,5 м. На линейных крейсерах типа "Индефатигейбл" приборы управления стрельбой центральной наводки установили на марсе фок-мачты в 1915-16 г.г., причем прочная треногая фок-мачта обеспечила достаточно устойчивое их положение.

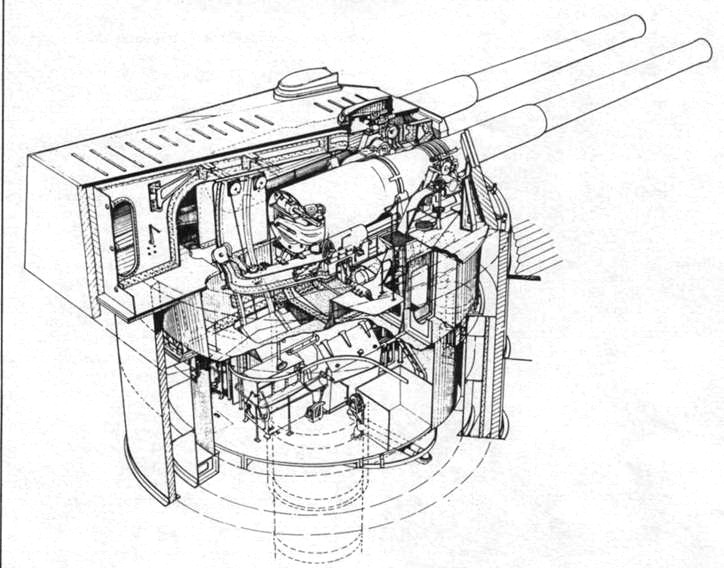

Двухорудийная башенная установка типа Mk X.

Такие установки для 305-мм орудий с длиной канала ствола в 45 калибров стояли на первых английских линейных крейсерах.

Противоминная артиллерия, состояла, как на "Инвинсибле", из 16 102-мм скорострельных орудий образца BL.Mk.VII с длиной канала ствола 50 калибров (5010 мм) в установках образца Р II. Расположение орудий по сравнению с "Инвинсиблом" изменили, отказавшись от установки их на крышах артиллерийских башен. Орудия установили в надстройке двумя группами – шесть орудий в передней надстройке и десять в задней. Первоначально 102-мм орудия противоминной артиллерии стояли не прикрытые броней. Затем на четырех орудиях в каждой надстройке установили щиты, так что они стреляли через порты, остальные остались не прикрытые броней. По два орудия с задней надстройки сняли в ноябре 1915г. Согласно Вгауег [4], с 1916 г. "Индефатигейбл" имел на вооружении 12 таких орудий, "Австралия" и "Нью Зиланд" по 14. Еще четыре сняли с "Нью Зиланда" в 1917 г. и четыре орудия в 1919 г., уменьшив общее число противоминных орудий до шести. Боекомплект составлял 100 выстрелов на орудие и первоначально состоял из 50 полубронебойных и 50 фугасных, затем из 30 полубронебойных и 70 фугасных и, наконец, из 25 полубронебойных, 60 фугасных и 15 фугасных с ночным трассером. Таким образом, в проекте крейсеров второго поколения несколько улучшили размещение башен главного калибра "Р" и "Q" в средней части корабля и установили более совершенный тип орудий противоминной артиллерии.

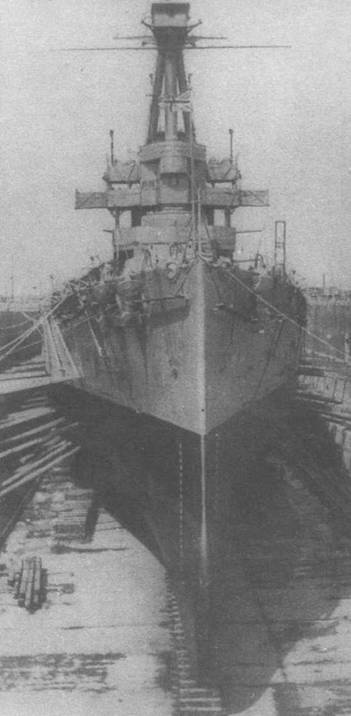

Линейный крейсер “Австралия" в доке завода ‘Джон Браун".

На линейном крейсере "Индефатигейбл" в марте 1915 г. установили одну 76-мм зенитную пушку образца Mk.I. На линейном крейсере "Австралия" в марте 1915 г. установили одну 76-мм зенитную пушку образца Mk.I и в июне 1917 г. еще одно 102-мм зенитное орудие образца BL.Mk.VII с углом возвышения ствола орудия +60°. В январе 1920 г. их заменили двумя 102-мм зенитными орудиями образца QF.Mk.VII с углом возвышения +80°.

С октября 1914 г. "Нью Зиланд" имел одну 76-мм зенитную пушку образца Mk.I и одну 47-мм зенитную пушку Готчкисса, дополнительно установленную на кормовой надстойке. Боекомплект 76-мм и 102-мм зенитных пушек был таким же, как и на "Инвинсибле", а для 47-мм зенитной пушки Готчкисса первоначально составлял 500 фугасных выстрелов. В июне 1917 г. на "Нью Зиланд" добавили одно 102-мм зенитное орудие образца Mk.VII с углом возвышения +60°. Спустя некоторое время добавили еще одно такое же орудие, а 47-мм зенитную пушку Готчкисса демонтировали. В феврале 1919 г. на "Нью Зиланде" 76-мм зенитную пушку заменили двумя 42-мм зенитными автоматами "пом-пом".

Четыре установленные при постройке 47- мм салютные пушки Готчкисса сняли со всех крейсеров, кроме "Австралии", на котором оставались две, как на флагманском корабле 2-й эскадры линейных крейсеров. В 1919 г. "Австралия" и "Нью Зиланд" снова имели по четыре 47-мм салютные пушки Готчкисса. В комплект вооружения крейсеров входило 5 пулеметов системы Максим.
