Когда английская фирма "Джон Браун", ко­торая оказывала техническое содействие Балтийс­кому заводу при проектировании линкора, выда­ла необходимые данные о турбинах, стало ясно, что они допускают форсировку до 45 000 л. с. без какого-либо изменения конструкции. Вспоминая этот эпизод, А.Н. Крылов писал: "Эти котлы (Бельвиля) при установке на линейные корабли, и то по расчету с крайним напряжением, могли дать пара на 32 000 л.с.", при которых корабль развивал бы скорость 21,75 уз... Получалась наглядная несооб­разность: турбины могут развивать 45 000 л.с., ко­раблю приданы такие размеры и обводы, чтобы он при этом имел ход 24 узла, а котлы, предпола­гаемые к установке, могут давать пар лишь на 32 000 л.с., т. е. на 21,75 уз.". На очередное заседание А.Н. Крылов пригласил инженер-механиков с ко­раблей флота, которые эксплуатировали котлы типа Ярроу и знали об их преимуществах. В ре­зультате при голосовании механический отдел ос­тался в меньшинстве. Журнал заседания был пред­ставлен товарищу морского министра, который согласился с мнением большинства. Затем установ­ку котлов типа Ярроу на новые линейные корабли утвердил морской министр.

На совещании главный инспектор морской артиллерии генерал-майор А.Ф. Бринк сообщил, что Обуховский завод по ранее принятому реше­нию уже приступил к изготовлению 120-мм пу­шек для вооружения линейных кораблей. При этом работа "настолько продвинулась вперед, что приостановить данный заказ не представляется возможным". Орудия 120-мм калибра были раз­работаны по типу английских пушек с картузным заряжанием , установленных на вступившем в строй в 1908 г. крейсере "Рюрик", который стро­ился в Англии (Картуз (гол. kardoes) — мешок из быстро сгораю­щей ткани для порохового заряда, применяемый при раз­дельном заряжании артиллерийских орудий, в отличие от патронных пушек, где заряд находится в гильзе).

Обуховский завод провел испытания этих орудий и получил хорошие результаты.

Таким образом, предложение МГШ о за­мене противоминной артиллерии не было при­нято. Однако ни этом неясные вопросы не исчер­пывались. Отсутствовали точные сведения о массе и габаритах артиллерийских башен, 305-мм пушек и снарядов, необходимые для проек­тирования корабля.

Первоначально Балтийскому заводу выдали ориентировочные данные о 305-мм пушке в 50 ка­либров длиной, которая была спроектирована и заказана Обуховскому заводу в 1907 г. Но Обухов­ский завод изготовил пушку длиной 52 калибра, которая успешно выдержала предварительные испытания в конце 1908 г. Она имела массу 51 т и придавала снаряду массой 426 кг начальную ско­рость 914 м/с.

Эти сведения были сообщены Металличес­кому заводу, после чего он смог приступить к про­ектированию башенной установки. Конкурс на лучший проект башни для линейных кораблей за­кончился только в 1909 г., поэтому точными све­дениями о ее внешних контурах, габаритах и мас­се Балтийский завод стал располагать уже после закладки кораблей. Более того, Балтийский завод предупредили, что возможны изменения массы и размера снаряда "образца 1907 г.", которые он должен учесть при проектировании артиллерийс­ких погребов.

Дело в том, что на Черном море комиссия под председательством контр-адмирала B.C. Чернавского проводила испытания снарядов различных типов при стрельбе на большие дистанции, в ходе которых могли возникнуть изменения формы и массы снаря­да. Действительно, вскоре на вооружение был при­нят новый тип 305-мм снаряда (Этот снаряд получил название "образца 1907г.") массой 521,7 кг с начальной скоростью 762 м/с, что повлекло за собой переделку башен и погребов. Данный снаряд извес­тен под названием "образца 1911 г.".

К концу ноября 1908 г. теоретический чер­теж корабля по принятому проекту с внесенными изменениями был окончательно разработан. Ис­пытания модели по этому чертежу прошли успеш­но. С 1 декабря Балтийский завод приступил к под­робной разработке проекта. Срок представления полного проекта корабля на утверждение назна­чили на 9 марта 1909 г. Техническую помощь при разработке механизмов и котлов оказывала анг­лийская фирма "Джон Браун". Однако подписа­ние договора с фирмой задержалось, и Балтийс­кий завод попросил отсрочить представление проекта на месяц.

В это время А.Н. Крылов лично следил за хо­дом работ в техническом бюро Балтийского заво­да. Он распорядился применять три сорта стали: обыкновенную судостроительную сталь с сопро­тивлением около 42 кгс/кв.мм и растяжением не менее 20 "А,; сталь повышенного сопротивления до 63 кгс/кв.мм и удлинением не менее 18 %, сталь вы­сокого сопротивления до 72 кгс/кв.мм и удлинени­ем не менее 16 "/ч, а также дал указание о нормах допустимых нагрузок для них.

В процессе разработки чертежей продолжа­ли изменяться вооружение, механизмы и отдель­ные устройства, что доставляло техническому бюро Балтийского завода немало хлопот. Так, 17 декаб­ря 1908 г. по докладу МТК Адмиралтейств-совет принял решение проектировать линейные кораб­ли без подводных минных аппаратов, а освободившуюся площадь использовать для увеличения боезапаса 305-мм орудий. Но решением того же Адмиралтейств-совета от 14 января 1909 г. по на­стоянию МГШ минные аппараты были восста­новлены.

Рассмотрение вопроса об установке дизель­ных двигателей для экономического хода отложи­ли до выяснения результатов испытаний на учеб­ном корабле "Рында".

После предварительной проработки Бал­тийский завод выразил сомнение в возможности быстрого перехода от дизель-моторов к турби­нам, особенно на качке, когда стрелка прогиба корпуса достигает 200 мм. Вероятность правиль­ного соединения валов с помощью специальной муфты при таком прогибе представлялась спе­циалистам низкой.

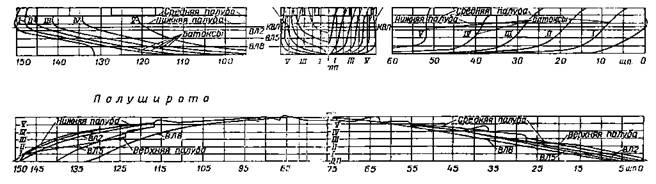

Линейные корабли типа “Севастополь” (Теоретический чертеж корпуса)

При дальнейшей разработке проекта основ­ной энергетической установки выяснилось, что для получения требуемого количества пара при скоро­сти 23 уз необходимо форсировать котлы, допус­тив сжигание на 1 кв. м колосниковой решетки не менее 250 кг угля в час. Данное условие могло быть выполнено только при увеличении общей площа­ди колосниковых решеток. Это повлекло бы за со­бой увеличение размера котлов, которые по своим габаритам уже не могли разместиться в отведен­ных для них котельных отделениях в том количе­стве, которое ранее предусматривалось проектом корабля. В результате количество котлов в процес­се проектирования было уменьшено с 31 до 25.

Вместе с тем из-за увеличения площади ко­лосников ухудшилось отношение нагревательной поверхности к площади колосниковых решеток (с 59,2, достигнутого в котлах английского Адмирал­тейства, до 56,2), которое характеризует коэффи­циент полезного действия котельной установки.

Предполагавшееся ранее форсирование турбин впуском дополнительного количества пара оказалось недостаточно эффективным, по­этому для увеличения общей мощности турбин, необходимой для достижения скорости 23 уз, пришлось прибегнуть к повышению начального давления пара. При этом частота вращения тур­бин и гребных винтов на полном ходу примерно на 10 "/» стала превышать общепринятые нормы того времени.
