Размещение 102-м орудий на линейных кораблях типа "Орион" резко отличалось от их установки на линейных кораблях типа "Колоссус" прежде всего тем, что их распределили поровну между носовой и кормовой палубными надстройками, при этом шельтердеки как носовые, так и кормовые были срезаны под углом (в плане по направлению к возвышенным башням "В" и "X"), чтобы обеспечить максимально эффективную стрельбу. Наиболее логичным было сгруппировать орудия противоминной артиллерии большей частью в носу, что объяснялось бы стремлением обеспечить плотный заградительный огонь именно с носовых углов, откуда наиболее вероятными были атаки эсминцев.

Линейные корабли типа “Орион”. 1908-1930 гг.
Линейные корабли типа “Орион”. 1908-1930 гг.

Линейный корабль "Монарх" на стрельбах


Выбор калибра орудий противоминной артиллерии специалистами Управления по военному кораблестроению исходил прежде всего из того, что многие из них считали, что 102-мм орудие обладало важными достоинствами: скорострельностью и быстротой наводки, кроме этого, на момент создания этого орудия, считали, что 102-мм 50-калиберные противоминные орудия разработки 1900 года являлись достаточно мощными орудиями с длинным стволом и настильной траекторией полета снаряда, позволяющими уверенно поражать миноносцы на большой дистанции.

Была еще одна "весомая" причина, по которой калибр орудий противоминной артиллерии не мог быть увеличен,—адмирал Джон Фишер, занимая кресло Первого Морского лорда, яростно противился всякому увеличению калибра орудий и отходу от 102-мм калибра. Кроме этого, увеличение калибра орудий повлекло бы за собой нежелательное увеличение водоизмещения и, самое главное, дополнительные финансовые расходы (около 170000 фунтов стерлингов на каждый корабль), на которые правительство Великобритании не было готово, хотя финансирование проекта было отменным. Возрастание размеров германских эсминцев делало 102- мм противоминную артиллерию линейных кораблей типа "Орион"[* Так строящийся одновременно с "Орионом" германский линейный корабль "Кайзер" (и последующие корабли этого типа, программа 1909 года) вооружили 14 150-мм 45-калиберными орудиями противоминной артиллерии. — Прим. авт.] малоэффективной, а мощь действия ее снарядов явно недостаточной[** Особенно это стало очевидным после появления в составе флота Открытого моря тысячетонных эсминцев "мобилизационного" типа (V25), начало постройки которых было вызвано подготовкой к предстоящей войне, с мощным торпедным (шесть 500 мм ТА) вооружением, способных сопровождать тяжелые корабли на всей акватории Северного моря. — Прим. авт.].

Из восьми носовых 102-мм орудий шесть разместили в забронированных спереди 76-мм плитами казематах вдоль углов в носовой части палубной надстройки (по три побортно), а два орудия (по одному побортно) — на щельтердечной палубе в одиночных забронированных 76-мм плитами казематах по обеим сторонам боевой рубки. Восемь кормовых 102-мм орудий разместили в кормовой палубной надстройке в открытых установках (по четыре побортно): два — вверху, два — внцзу, и они первоначально были защищены броневыми противоосколочными экранами, и только во время войны их разместили в забронированных спереди 76-мм плитами казематах. Летом 1917 года число 102-мм орудий противоминной артиллерии сократили до тринадцати. Первоначально же все 16 102-мм орудий противоминной артиллерии не были защищены и размещались в открытых установках, и только во время войны они получили броневую защиту.

В конце 1914 г. на линейных кораблях типа "Орион" в кормовой части были установлены две 76-мм зенитные пушки Гочкиса патронного заряжания с боезапасом по 350 выстрелов на ствол. Во время войны корабли перевооружили, заменив пушки Гочкиса на 76-мм зенитные орудия образца QF. Мк. I с длиной канала ствола 45 калибров (3420 мм) с боезапасом по 150 выстрелов на ствол. Спроектированное в 1914 г. зенитное орудие калибра 76-мм стреляло фугасным снарядом весом 7,94 кг с начальной скоростью 617 м/сек на расстоянии 65 кабельтовых (12 000 м).

Кроме того, на каждом корабле было установлено одно скорострельное 102-мм орудие образца QF. Мк. VII патронного заряжания с боезапасом 75 выстрелов, переделанное из противоминного орудия и имеющее угол возвышения +60°.

На день вступления в строй все линейные корабли типа "Орион" имели по четыре 47-мм салютные пушки Гочкиса с комплектом холостых патронов с бездымным порохом, рассчитанным на 64 выстрела.

На каждом корабле имелась одна 76-мм десантная пушка, пять пулеметов калибра 7,71 мм системы "Максим-Виккерс" образца 1909 года с боекомплектом 5000 выстрелов и десять 7,71-мм ручных пулеметов системы "Льюис" образца 1915 года с таким же боезапасом. Пулеметами вооружались десантные партии при свозе с корабля на берег, при этом пулеметы системы "Максим" устанавливались на съемных станках с поворотной турелью на паровых катерах и баркасах. Пулеметный расчет состоял из двух человек.

Каждый линейный корабль типа "Орион" был оснащен 7 дальномерами оптико-механической фирмы "Бар и Струд". С его помощью можно было определить расстояние до цели с точностью до нескольких метров путем совмещения двух половинок раздвоенного силуэта корабля, видимого наблюдателем в бинокулярный видоискатель. Дальномеры размещались: один с базой 4,57 м был установлен на крыше поста управления стрельбой: по одному дальномеру с базой 5,49 м было установлено на каждой крыше орудийных возвышенных башен "В" и "X"; по одному дальномеру с базой 2,74 м на крыше орудийных башен "A", "Q" и "Y"; один дальномер с базой 4,57 м стоял на платформе в кормовой части щельтердечной палубы для контроля за торпедной стрельбой (позже был перенесен на рубку поста управления торпедной стрельбой).

Линейные корабли типа “Орион”. 1908-1930 гг.
Линейные корабли типа “Орион”. 1908-1930 гг.

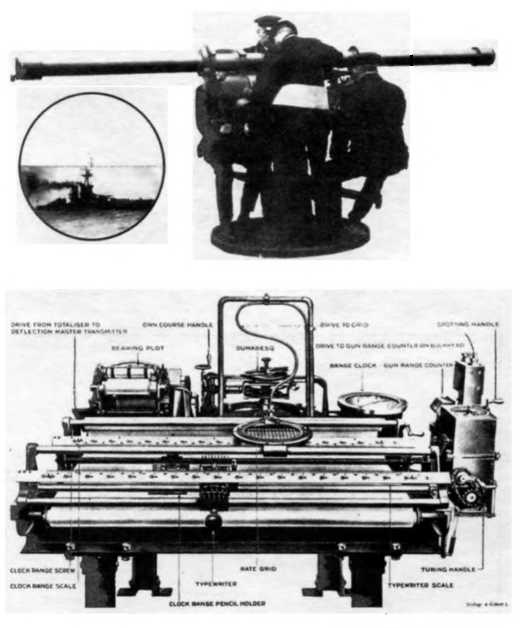

Вверху: дальномер фирмы "Бар и Струд", с помощью которого путем совмещения изображений определяли дальность до цели.

В центре: прибор управления артиллерийским огнем Драйера, с большой точностью выдавал данные для наводки орудий на цель, для определения степени изменения дальности, курса и скорости цели.

Внизу: принимающий прибор, на верхней шкале которого устанавливался угол вертикальной наводки, определенный управляющим огнем. Такой принимающий прибор имелся в каждой башне. Наводчик орудия совмещал стрелку, указывающую углы наводки, с красной, и орудие было готово к выстрелу. Сигнал об этом поступал из башни на пульт поста управления огнем. После этого управляющий огнем нажимал на спуск, и производился выстрел.


Система управления огнем центральной наводки включала в себя: усовершенствованный пост управления огнем "Скотт"-"Виккерс", оснащенный приборами для определения прицепа и целика, механизмами горизонтальной и вертикальной наводки, задающим прибором и спусковым устройством с револьверной рукояткой; прибор управления огнем Дрейера, выдававший данные по углу горизонтальной и вертикальной наводки, а также скорость изменения расстояния до цели; принимающие приборы, находившиеся в каждой орудийной башне. К лету 1915 г. все линейные корабли типа "Орион" оснастили системой управления огнем центральной наводки.
