За время работы над корпусом судна (а элементы стального набора изготавливались в новой судостроительной мастерской адмиралтейства) компании „Джон Браун“, которая владела прекрасным машиностроительным заводом в Клайдбэнке (в трех километрах ниже Глазго на реке Клайд), были заказаны турбины и котлы.

30 сентября 1909 года огромная толпа запрудила набережную Портсмутской гавани, чтобы своими глазами увидеть спуск на воду линейного корабля флота Его Величества „Нептун“. Герцогиня Олбани в присутствии директора Королевских верфей Джеймса Маршалла, который внимательно следил за соблюдением правил церемонии спуска нового линкора, по традиции произнесла слова „Крещения“: „Нарекаю тебя „Нептуном“!“ и отпустила обвитую гирляндой цветов веревку, к которой была привязана бутылка австралийского вина» и пока вино из разбитой бутылки стекало по форштевню, она, взяв в руки зубило и молоток, разрубила трос, высвободив тяжелые противовесы, которые выбили тимберсы киль-блоков, удерживающие корпус на месте. Под громкие ликующие крики собравшихся и под прицелами объективов многочисленной «собратий» фотокорреспондентов и кинооператоров «Нептун» заскользил по деревянным слипам и вошел в воду Портсмутской гавани.

Достройка на плаву заняла 15,5 месяцев. Подача на борт корабля артиллерии, механизмов, а также броневого материала производилась с помощью нового берегового вращающегося консольного подъемного крана «молоткового» типа грузоподъемностью в 120 тонн. Кроме него к работе, по мере надобности, всегда могли подключиться плавучие краны, производительностью в 60 и 100 тонн.

Линейные корабли типа “Нептун”. 1909-1928 гг.

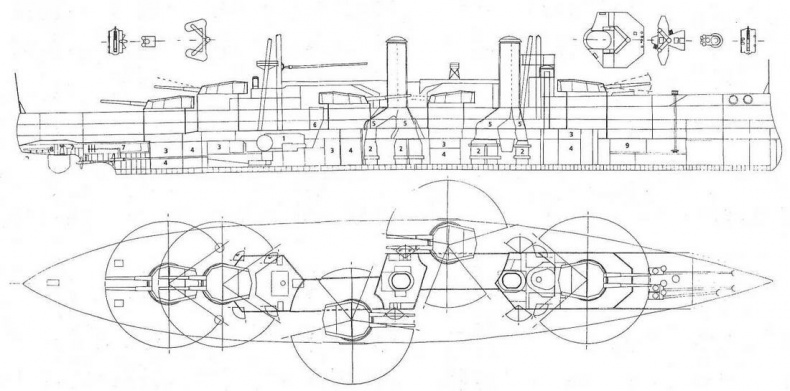

Линейный корабль флота Его Величества «Нептун», 1911 г,

(Элементы кормовой и носовой надстроек, продольный разрез и вид сверху с указанием секторов обстрела главной и вспомогательной артиллерии)

1) Машинное отделение, 2) Котельное отделение, 3) Пороховые погреба, 4) Снарядные погреба, 5) Дымоходы, 6) Вентиляция, 7) Отделение рулевой машины, 8) Отсек кормового торпедного аппарата.

Элементы кормовой и носовой надстроек (слева направо):

1) Площадка с кормовым постом управления, 2) Кормовая наблюдательная площадка, 3) Прожекторная площадка на грот-мачте, 4) Носовой мостик, 5) Компасная площадка, 6) Рубка с прибором управления огнем (центральный автомат стрельбы, 7) Площадка с носовым КДП.


В середине января 1911 года линейный корабль флота Его Величества «Нептун», подняв вымпел, вошел в состав Королевского флота. Всего строительство корабля продолжалось ровно два года (24 месяца). Постройка «Нептуна» обошлась английскому казначейству в 1 527916 фунтов стерлингов. Кроме этой суммы на изготовление орудий потребовалось дополнительно выделить 141900 фунтов стерлингов.


Распределение весовых нагрузок линейного корабля «Нептун»

Водоизмещение
Наименование нормальное полное
Корпус 6750 6750
Броня 5706 5706
Вооружение с башнями 3569 3624
Механизмы 2131 2370
Уголь 900 2090
Нефть - 792
Общекорабельное снаряжение 690 831
Машинные запасы 60 60
Запас водоизмещения 100 100
Суммарное водоизмещение 19906 22323
Устройство

На момент готовности «Нептун» имел следующие ТТД: водоизмещение в нормальном грузу - 19680 тонн, водоизмещение в полном грузу - 23123 тонны, длина между перпендикулярами - 155,45 м, длина по ватерлинии - 164, 90 м, длина наибольшая - 166,42 м, ширина - 25,91 м, осадка в носу - 7,32 м, в корме - 8,55 м, высота надводного борта в носу - 8,55 м, на миделе - 4,89 м, в корме - 5,20 м.

Корпус. Подобно ранее построенным британским линкорам того периода «Нептун» считался хорошо сбалансированным судном, с красивым внешним видом, хотя и не без доли экстравагантности из-за обширной навесной шлюпочной палубы, которая перекрывала середину корабля в диаметральной плоскости, и несколько необычным расположением орудийных башен отличавшее его от остальных линкоров, ранней постройки. Корабль имел полубачную архитектуру с полубаком, протянувшимся на одну треть корабля, с тремя палубными надстройками в носовой, средней и кормовой частях, с двумя треногими фок- и грот-мачтами, а также пятью двухорудийными башнями, расположенными по новой схеме: носовая - на полубаке в диаметральной плоскости перед надстройкой, в середине — две эшелонировано, причем башня правого борта была смещена ближе к корме, а левого - к носу, и, наконец, новинка - две кормовые башни одна над другой в диаметральной плоскости, то есть по линейно-возвышенной схеме.

«Нептун» имел характерный для кораблей своего времени корпус со слегка изогнутым форштевнем, сохранившим таранное образование (шпирона как такового не было) и скругленной кормой с подзором. Над ватерлинией имел три полных палубы: среднюю, главную и верхнюю, ниже ватерлинии - нижнюю палубу, носовую и кормовую трюмные платформы и настил второго дна, протянувшийся на 85% длины. Корпус собирали из обычной («мягкой») судостроительной стали (в которой содержание углерода не превышает 0,23%, кремния - 0,35%, марганца - 1,5%, остальное железо) нормальной прочности, которую в тот период времени широко использовали в судостроении.

Система набора клепанного корпуса корабля - смешанная, продольно-поперечная, при этом днище и передняя палуба имели продольную систему набора в виде днищевых и бортовых стрингеров, а также продольных палубных бимсов, передающих местную нагрузку на поперечные переборки. Борта и остальные палубы имели поперечную систему набора в виде шпангоутов и бимсов. Детали связи представляли собой одинарные и двойные пластины и листы, соединенные встык или внахлест, и для увеличения прочности, подкрепленные с одной или обеих сторон уголками и ребрами жесткости.
