Поток изменений, дополнений и неоднократная корректура чертежей и технической документации резко замедлили ход их рассмотрения и утверждения в МТК, за что тот постоянно и порой весьма справедливо подвергался критике со стороны строителей броненосцев. Правда, и последние также особо не отличались оперативностью в решении возникающих проблем. Не иначе как нераспорядительностью и безынициативностью можно объяснить тот факт, что в 1907 году в течение семи месяцев на постройке “Иоанна Златоуста” не работал, из-за выхода из строя компрессора, ни один пневмоинструмент. В наихудшем положении оказались строители "Евстафия'’. Дело в том, что в МТК, как правило, рассматривались чертежи только головного броненосца, с которых после их возврата в Севастополь требовалось снимать копии для отправки в Николаев.

Ссылаясь на нехватку и загрузку чертежников (в современном понимании — конструкторов), чиновники Севастопольского порта постоянно игнорировали эти свои обязанности. И только после неоднократных запросов и даже жалоб в С.-Петербург николаевцы стали получать долгожданную документацию, причем порой только тогда, когда надобность в ней при постройке ‘‘Иоанна Златоуста” уже отпадала.

Не последнюю роль в задержке готовности кораблей, особенно по части вооружения, сыграли и события первой русской революции. О серьезности ситуации говорит хотя бы тот факт, что 14 ноября 1905 года Николай II разрешил продлить сроки выполнения контрактов, нарядов и поставок без начисления штрафов и неустоек тем заводам, которые пострадали в результате забастовок и беспорядков.

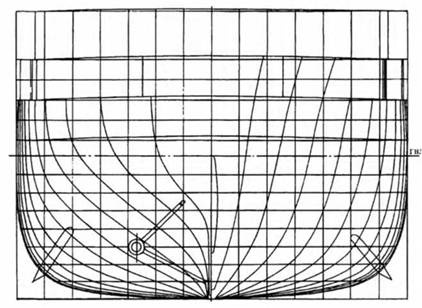

Проекция "корпус" теоретического чертежа линейных кораблей типа «Иоанн Златоуст» с указанием главных размерений корпуса и вооружения

Главные размерения

Полная длина с тараном 387 ф. 3 д.

Длина по грузовой ватерлинии 379 ф. 11 д.

Длина между перпендикулярами 366 ф.

Наибольшая ширина по грузовой ватерлинии 74 ф.

Углубление на ровный киль 27 ф.

Водоизмещение с обшивкой и выступающими частями 12840 т.

Площадь грузовой ватерлинии 21274 кв. ф.

Водоизмещение на 1 дм. углубления 50,65 т.

Площадь мидель-шпангоута 1809,5 кв. ф

Центр величины от середины грузовой в нос 2,627 ф.

Центр величины ниже грузовой ватерлинии 11,55 ф.

Поперечный метацентр над центром величины 17,03 ф.

Поперечный метацентр выше грузовой ватерлинии 5,48 ф.

Продольный метацентр над центром величины 367,4 ф.

Момент дающий 1 дм. дифферента 999,2 т

Коэффициент водоизмещения от парраллелепипеда 0,592

Коэффициент площади грузовой ватерлинии 0,756

Коэффициент площади мидель-шпангоута 0,905

Коэффициент продольной полноты 0,654

Коэффициент вертикальной полноты 0,752

Полная скорость хода 16 узлов

Артиллерия 4 12 дм. орудия в 40 калибров 4 8 дм. орудия в 50 калибров 12 6 дм. орудия в 45 калибров 14 3 дм. орудия в50 калибров 2 пулемета Минное вооружение 2 бортовых подводных минных аппарата в корме

Весовые нагрузки по состоянию на 1905 и 1909* гг.

Бронирование 3258,64 (3431,77)* т

Артиллерийское вооружение с боеприпасами 1508,03 (1479,77) т

Минное вооружение и электрооборудование 175 (173,82) т

Главная энергетическая установка 1528 (1441,73) т

Запас котельной воды 145 (145) т

Запас угля 1100 (1000-ь 141 т нефти) т

Снабжение с учетом экипажа с багажем

35 офицеров и 770 матросов 588,23 на 1905 г

Снабжение с учетом экипажа с багажем

31 офицер и 847матросов 531,70 на 1909 г

Деревянная подкладка из лиственницы за бортовой броней 45,16 на 1905 г.

Дерево (подкладка из лиственницы за бортовой броней, настилка из сосны на верхней палубе в носу, батарейной палубе и спардеке, подушки под вспомогательными механизмами) 100,16* т

Металлический корпус 4544,09 (4657,95) т

Запас водоизмещения 98,45* т

Итого: 12 845(13101,95) т

С учетом опыта Русско-японской войны МТК 9 ноября 1904 года признал нецелесообразным размещать на строящихся броненосцах минные катера и прочее минное вооружение на шлюпках, а также ставшие анахронизмом на кораблях данного класса 45 шаровых мин заграждения с якорями. На последнее решение, очевидно, повлияла трагическая гибель эскадренного броненосца “Петропавловск”, когда вслед за подрывом на японской мине на нем, по заключению специальной комиссии, сдстонировал боезапас, в том числе и якорные мины. МТК присоединился к мнению главного командира Черноморского флота и портов Черного моря вице-адмирала Г.П. Чухнина о необходимости строить оба броненосца по единому проекту и, одобрив в целом с рядом поправок чертежи расположения погребов средней и малокалиберной артиллерии, представленные строителями кораблей, все же отдал предпочтение проекту Севастопольского порта. Позднее (сентябрь 1909 года) из состава вооружения исключили и носовой минный аппарат, а предусмотренные для него отверстия на кораблях заглушили.

Качественные перемены произошли и в артиллерии кораблей. В январе 1905 года руководство Морского министерства для увеличения дальности стрельбы потребовало увеличить угол возвышения 305-мм орудий с 15 до 35°.

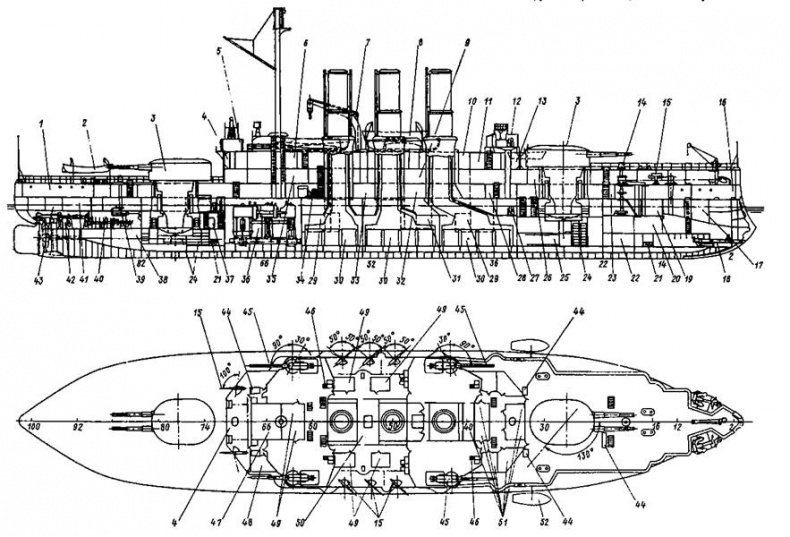

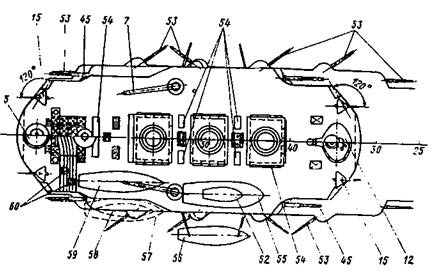

Эскадренный броненосец “Иоанн Златоуст”. Май 1907 г. (Продольный разрез и планы верхней палубы и спардека) Выполнено автором по материалам РГА ВМФ. Ф. 876. Оп. 6. Д. 13,16,19.

7 — кают-компания; 2 — вельбот; 3 — башня 305-мм орудий; 4 — адмиральское помещение; 5, 12 — кормовая и носовая боевые рубки; 6, 11 — офицерские каюты; 7 — кран для подъема катеров (установлен не был); 8 — 14-весельный катер; 9, 33 — командный и офицерский камбузы; 10 — командный буфет; 13 — каюта старшего штурмана; 14 — носовой шпиль; 15 — 75- мм орудие; 16 — кают-компания кондукторов; 17- шхиперская; 18 — носовой подводный минный аппарат (установлен не был); 19,22- сухая и мокрая провизионные; 20 — запасная якорь-цепь; 21 — отделение предполагавшееся по проекту для хранения головных частей торпед (носовые отделения были упразднены); 23 — каюта боцманов; 24 — зарядный погреб 305-мм орудий; 25 — погреб 152-мм орудий; 26 — корабельная церковь; 27 — боевой пост; 28 — перевязочный пункт; 29 — погреб 203-мм орудий; 30, 36 — котельное и машинное отделения; 31 — погреб 75-мм патронов; 32 — баня машинной команды; 34 — пародинамомашина; 35 — судовая мастерская; 37, 38-отделения бортового подводного минного аппарата, трюмных помп и насосов; 39 — привод кормового шпиля; 40, 41 — штурвальное и румпельное отделения; 41 — трос и перлини; 43 — провизионная; 44 — колпак элеватора подачи боезапаса; 45 — 203-мм орудие; 46 — люк ручной подачи боезапаса; 49, 51 — офицерские каюты; 52 — 6-весельный ял;47 — машинный люк; 48- спальня адмирала; 50 — судовая канцелярия; 53 — 152-мм орудие; 54 — коечные сетки; 55 — 20-весельный барказ; 56- 14- весельный катер; 57 — 6-весельный барказ; 58 — 6-весельный вельбот; 59–12,2- метровый паровой катер; 60 — прожектор.
