Ознакомившись 24 марта с предварительными выкладками чертежной Севастопольского порта, на который возлагалось составление рабочих чертежей головного корабля, МТК нашел более целесообразным размещение 203-мм орудий в угловых казематах спардека, так как при более высоком расположении над уровнем воды возрастала их боевая эффективность. Однако отсутствие на тот момент отчетных чертежей и полных данных по кораблестроительным элементам эскадренного броненосца “Князь Потемкин Таврический” не позволило окончательно решить вопрос об установке новых орудий. Поэтому, чтобы не заниматься разработкой нового проекта и не откладывать постройку кораблей, приняли решение ограничиться лишь корректировкой имеющегося теоретического чертежа с увеличением водоизмещения на 200 т, что вызывалось необходимостью улучшения броневой защиты артиллерии. Изменения же в вооружении, в том числе и установку 203-мм орудий, но с сохранением общей численности средней артиллерии (16 стволов), разрешалось вводить лишь после выяснения остойчивости прототипа — броненосца “Князь Потемкин Таврический”.

26 марта новый управляющий Морским министерством вице-адмирал Ф.К. Авелан распорядился выдать наряды на строительство двух эскадренных броненосцев для Черного моря типа “Князь Потемкин Таврический” без изменений в артиллерийском вооружении. Постройка головного поручалась Лазаревскому адмиралтейству Севастопольского порта, второго — Николаевскому адмиралтейству. По мнению начальника отдела сооружений Главного управления кораблестроения и снабжений (ГУКиС) контр-адмирала А.Р. Родионова, в случае отсутствия задержек в проектировании и изготовлении башенных установок и орудий, "при безостановочном решении всех вопросов" оба черноморских броненосца могли быть готовы к пробной стрельбе весной 1906 года. Такая оптимистическая позиция в какой-то мере объяснялась отсутствием, как уже упоминалось, у предприятий новых заказов и тем, что корабли намечалось строить по практически отработанному проекту.

Их основные элементы, полученные в чертежной МТК при разработке нового теоретического чертежа (утвержден 17 мая 1903 года), с учетом необходимых поправок выглядели следующим образом: водоизмещение 12738 т; длина по грузовой ватерлинии 115,5 (между перпендикулярами 111,6), ширина 22,55, углубление 8.23 м; метацентрическая высота 1,15 м, скорость хода (16 уз) и мощность главных механизмов (10 600 л.с.) соответствовали прототипу.

23 июня 1903 года Николай II из представленного списка предполагаемых наименований будущих кораблей выбрал “Иоанн Златоуст” и “Евстафий”, а спустя семь дней приказом по Морскому ведомству их зачислили в списки судов флота. Первый сооружался в Севастополе, второй — в Николаеве. В том же месяце в Севастопольском порту приступили к разбивке на плазе и составлению “практических” чертежей с участием строителя “Князя Потемкина Таврического’' старшего судостроителя А.Э. Шотта, ставшего позднее и строителем “Евстафия”. В постройке последнего также участвовали младший судостроитель А.Л. Коссов, старший помощник судостроителя В.К.Трегубов и младший помощник судостроителя Ф.А. фон Гиршберг.

Строительство “Иоанна Златоуста” возглавили старший судостроитель А.Я. Лихнякевич и младший помощник судостроителя И.И. Бобров, им помогали младший помощник судостроителя Н.Н. Иванов и корабельный инженер А.Н. Щеглов.

10-11 ноября в МТК состоялось рассмотрение расчетов и первых десяти практических чертежей. Пояснения давал специально прибывший для этой цели в С.-Петербург главный корабельный инженер Севастопольского порта старший судостроитель П.Е. Черниговский. Весовая нагрузка свелась к 12645 т, для будущих 203-мм орудий отводилось лишь 253 т при запасе водоизмещения всего 93 т. Хотя результаты расчетов считались “вполне благоприятными”, одобрение чертежей затянулось до 18 мая 1904 года, когда их отсутствие уже грозило полной остановкой начатых еще 1 ноября 1903 года работ по постройке “Иоанна Златоуста”.

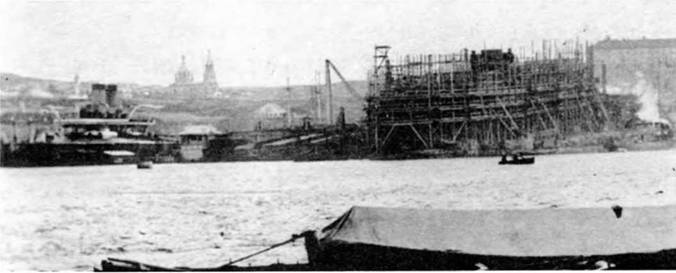

Корпус эскадренного броненосца “Иоанн Златоуст” на стапеле Лазаревского адмиралтейства Севастопольского порта. 1905 г.

Строительство “Евстафия” началось 11 марта 1904 года, а официальные церемонии закладки броненосцев состоялись 31 октября и 10 ноября 1904 года соответственно. П.Е. Черниговский представил в МТК ряд предложений по изменению конструкции прототипа, как-то: на горизонтальной части броневой палубы вне каземата иметь двухслойную броню вместо четырехслойной; палубную броню довести до рубашки (обшивка корпуса корабля позади брони); обвод форштевня оставить, как на “Князе Потемкине Таврическом”, но с уширением в подводной части для размещения минного аппарата калибром 450 мм и “наплывом” в районе тарана; для 152-мм орудий на батарейной палубе устроить отдельные казематы вместо поперечных траверзов между орудиями, соединенные общей продольной переборкой, и прочее.

Тем временем ГУКиС заключил с Обществом судостроительных, механических и литейных заводов в Николаеве и Обществом Франко-русских заводов в С.-Петербурге контракты (соответственно 19 августа и 3 сентября 1903 года) на изготовление элементов энергетических установок для обоих кораблей стоимостью по 2 160000 руб. каждая. Причем столичное предприятие поставляло только паровые котлы для “Иоанна Златоуста”, паровые же машины для обоих кораблей и котлы для “Евстафия” изготовлялись на николаевских заводах.

Каждый эскадренный броненосец оснащался двумя трехцилиндровыми (диаметры цилиндров высокого, среднего и низкого давления соответственно 1092, 1574,8 и 2438,4 мм, ход поршня 1295 мм) паровыми машинами тройного расширения мощностью по 5300 индикаторных л.с. каждая (общая мощность 10600 и.л.с.) при частоте вращения гребных валов 82 об/мин, приводивших во вращение четырехлопастные гребные винты (диаметр 5,18, средний шаг 7,01 м), изготовленные из пушечного металла (сплав из красной меди с оловом и небольшим количеством цинка), и 22 водотрубными паровыми котлами системы Бельвиля (общая площадь нагревательной и колосниковой поверхностей соответственно 2106,7 и 98,3 м², рабочее давление пара 17 кгс/см²).

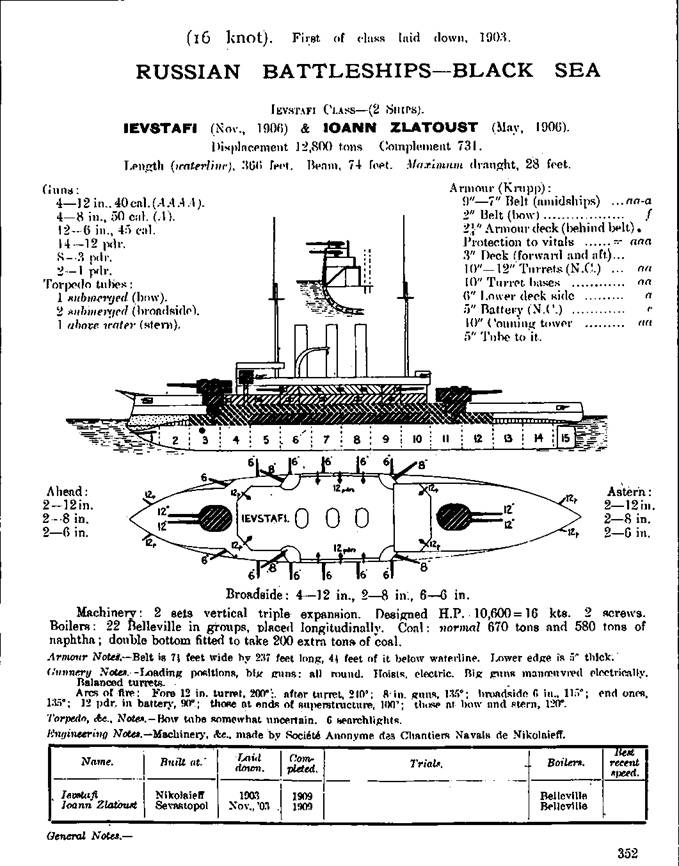

Эскадренные броненосцы типа a Евстафий”. (Сведения о кораблях, опубликованные в английском справочнике “JANE S FIGHTING SHIPS”. 1909 г.)

Каждая паровая машина комплектовалась двумя центробежными циркуляционными насосами производительностью не менее 800 т воды в час, приспособленными как для приема воды из-за борта, так и для ее откачивания из трюма. Котельная установка состояла из шести групп (по четыре котла в носовых и средних отделениях и по три — в кормовых), расположенных в трех водонепроницаемых отделениях. Ее обслуживали двенадцать донок Бельвиля, шесть нагнетательных воздушных насосов общей производительностью 4500 м³ /ч, шесть вентиляторов и прочее соответствующее оборудование. В междудонном пространстве под машинным и котельными отделениями хранилось 145 т пресной воды, а для ее пополнения имелись четыре опреснителя (производительностью по 45 т воды в сутки каждый), изготовлявшиеся на заводе компании “Р.Круг”. В состав водоотливной системы входили десять центробежных электронасосов (“турбины”) производительностью по 500 т/ч каждый (на “Иоанне Златоусте” устанавливалось два по 750 и восемь по 500 т/ч), поставлявшихся Акционерным обществом Русских электротехнических заводов “Сименс и Гальске”; вентиляция помещений осуществлялась 34 электровентиляторами (от 1500 до 12000 м³ /ч).
