Напротив, на "Дредноуте" предпочли высокорасположенный пункт централизованного управления артиллерийским огнем и выбрали для этого верхнюю часть треногой мачты, имея взамен не только ухудшение условий наблюдения от задымления газами дымовой трубы и собственных выстрелов, но и увеличение предела дальности в бою на дальних дистанциях. Это не было нововведением, поскольку уже имелось на первом британском броненосце с бронированными башнями "Кэптен" (1867 г.), чтобы при стрельбе избежать помех от многочисленных вант.

На "Дредноуте" и нескольких следующих английских линкорах фок-мачта стояла неудачно – позади передней трубы, дымовые газы от которой сильно нагревали её и окутывали марс. На линкорах типа "Нассау" первоначально предполагали такое же положение фок-мачты, но от этого отказались, поскольку она не несла поста управления артиллерией. Окончательно было решено расположить мачту вплотную к носовой дымовой трубе и впереди неё.

На линкорах типа "Нассау" артиллерию главного калибра из двенадцати 280-мм скорострельных морских орудий (типа SKL/45 с длиной канала ствола 45 калибров – 12600 мм в башенных лафетах на поворотной орудийной платформе образца 1907 г.) попарно установили в шести статически уравновешенных (отбалансированных) орудийных башнях. Важным нововведением было применение на них башенных дальномеров.

Орудия разместили на спаренных лафетах с возможностью раздельного вертикального наведения в башенных установках новой конструкции. Согласно Conwey [7], вес ствола 280-мм орудия с затвором составлял 39,17 т, против 58 т 305-мм орудия линкора "Дредноут".

Каждый орудийный ствол имел для отката салазки. Лафеты установили во вращающиеся орудийные столы, опиравшиеся на расположенные в неподвижных основаниях барбетов шаровые опоры.

Согласно Conwey [7], угол возвышения составлял + 20° с дальностью стрельбы 20400 м (110 кбт.); согласно Groner [8] и источнику [11], угол снижения стволов орудий -6°. угол возвышения +20° с дальностью стрельбы 18900 м (102 кбт.). позже, с принятием на вооружение нового снаряда, дальность стрельбы увеличилась до 20400 м (110 кбт.); согласно источнику [10]. угол возвышения +20° с дальностью стрельбы полным зарядом 21000 м (113 кбт.).

Установки обеспечивали угол возвышения орудий +20°, угол снижения для бортовых башен -6°, а для башен в оконечностях -8°, поскольку на кораблях были установлены башни двух (имевших некоторые отличия)типов.

Бортовые башни более раннего выпуска носили литерное обозначение Drh.L.C/06 – вращающийся лафет образца 1906 г. и занимали пространство до броневой палубы, установленные по ДП башни Drh.L.C/07 – вращающийся лафет образца 1907 г.. занимали пространство до нижней палубной платформы.

Основные различия были вызваны тем. что бортовые башни, несмотря на большую ширину корабля, из-за недостатка места пришлось устанавливать так, что барбеты почти касались бортов корабля. Вследствие этого нельзя было расположить транзитные элеваторы между погребом боезапаса и башней, поскольку элеваторы и загрузочная камера попали в район противоминной защиты. Вместо этого спроектировали и установили бронированные элеваторы, которые проходили из находящегося за противоминной переборкой погреба боезапаса в расположенную под погоном башни батарейную палубу.

Снаряды и заряды поднимали из находящегося в подводной части корабля погреба боезапаса по вертикальному бронированному элеватору на батарейную палубу, расположенную ниже вращавшейся вместе с башней орудийной платформы. Там, внутри барбета боеприпасы выгружали из элеватора, перевозили на специальной тележке на то место, где располагался подъёмник в башню, который подавал их на линию заряжания для последующей его досылки в канал ствола. Таким образом создали перегрузочную камеру.

Другую конструкцию использовали для 280-мм орудийных башен линейных крейсеров и спроектированных позднее 305-мм орудийных башен. Вскоре после 1890 г. начали применять вращающуюся орудийную платформу с подвешенным к ней элеватором боеприпасов. Впервые её установили на английском броненосце "Цезарь" (1895 г.) и в Германии на двух первых броненосцах типа "Кайзер" частично (носовые башни), на трех остальных полностью.

Здесь перегрузочная камера имела другую конструкцию и расположение: она и нижний элеватор, который выходил из погреба боеприпасов позади орудий, подвешивались к погону башни и вращались вместе с ней. Соединяющим звеном между погребом боеприпасов и бронированным подъемно-транспортным устройством в погребе боеприпасов был так называемый круговой вагон, то есть узкая вращающаяся платформа в погрузочном помещении погреба. При этом получалась значительно большая скорость стрельбы (три выстрела в минуту на ствол), чем при транзитном элеваторе, когда каждый раз производились две перегрузки на пути из порохового погреба до орудия.

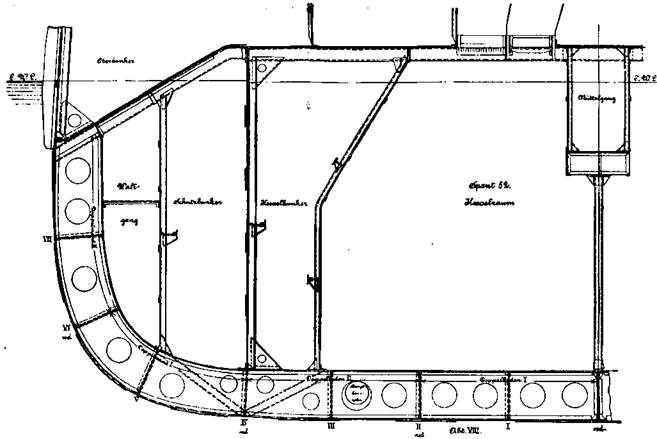

Линейные корабли типа "Нассау"

(Поперечный разрез корпуса в районе миделя с указанием отсеков конструктивной подводной защиты)

Этому преимуществу сопутствовал тогда ещё неизвестный недостаток конструкции, проявившийся при попадании снаряда в скопление зарядов в перегрузочной камере. На линейном крейсере "Зейдлиц" в бою у Доггер-Банки 24 января 1915 г. это привело к выходу из строя башни и тяжёлым людским потерям. На 380-мм орудийных башнях линкора "Баерн" с самого начала отказались от перегрузочных камер, поскольку манипуляции со снарядами и зарядами такого большого веса были невыполнимы. Снова были установлены транзитные элеваторы и удовлетворились меньшей скорострельностью. Этот, различающийся только в деталях, способ подачи боеприпасов башен главного калибра сохранился до конца постройки линейных кораблей, поскольку он оказался наиболее целесообразен.

В целях унификации, чтобы иметь одинаковый тип башен на корабле, для "Нассау" и "Вестфалена" выбрали бронированные элеваторы, так-же и для расположенных по ДП башен. Однотипные с ними линкоры "Рейнланд" и "Позен" получили концевые башни уже с подвешенными к погонам элеваторами и перегрузочными камерами. Точно такие же бортовые башни смогли установить на следующем за ними линкоре "Остфрисланд", но уже дальше от борта вследствие большей ширины корабля.

Для более тщательной и надёжной работы всей башни, ускорения подачи боеприпасов, поворота башни и наводки орудия требовалось применение электрических или гидравлических приводов. В отличие от ранее построенных додредноутов, имевших башни с гидравлическим приводом, на новых кораблях немцы выбрали систему горизонтальной и вертикальной наводки с электроприводом. Электродвигатели соответствующей мощности установили на лафетах и поворотной орудийной платформе. Кроме того, наведение орудий можно было осуществлять и вручную.

В погребах боезапаса снаряд, основной и добавочный полузаряды перемещали при помощи механических устройств и приспособлений. Из погреба их подавали в перегрузочное отделение с помощью жёстких двойных подъёмников с электроприводом (элеваторов) или вручную. Отсюда при каждом заряжании посредством расположенного на лафете подъёмника с электроприводом боеприпасы поднимали в башню. В каждой башне имелось четыре подъемника, два для снарядов и два для зарядов. Для каждого ствола в качестве резервного имелся вспомогательный элеватор, осуществлявший подъём из перегрузочного отделения. Кроме того, все подъёмники и элеваторы имели ручной привод.
