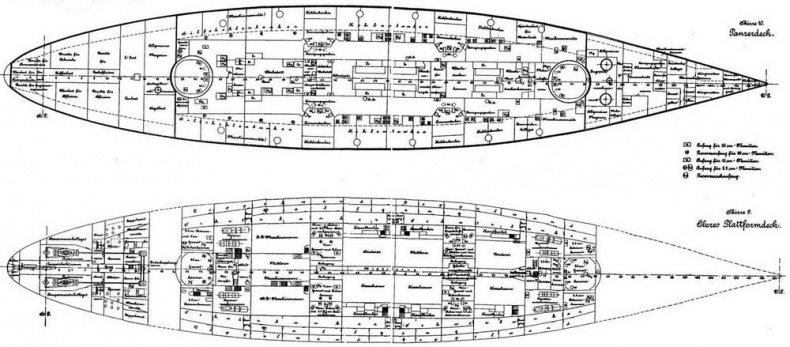

Линейные корабли типа "Нассау"

(Планы броневой и нижней палубной платформы)

Рядом с помещениями бортовых паровых машин за 30-мм противоторпедными переборками располагались защитные ямы, за ними коффердамы, разделённые настилом на верхнюю и нижнюю части, и далее по две верхних и нижних цистерны двойного борта. Снизу под цистернами двойного борта располагалось двойное дно. На каждой стороне от среднего килевого листа стрингера №№ I? 2а и 4 и водонепроницаемая переборка на 37-м шп. делили его на 12 цистерн. Цистерны с 32-го по 37-й шп. использовали для хранения запаса питательной воды, с 37-го по 41-й шп. – запаса мытьевой воды.

VII-й основной отсекдлиной 6,0 м занимал пространство корпуса с 41-го до 46-й шп. ниже броневой палубы. Через него проходили верхняя и нижняя палубные платформы. В трюме по обе стороны от среднего килевого листа образовали два прохода высотой 1,75 м и шириной 1,4 м для трубопроводов системы осушения и кренования, доступ в которые осуществлялся из среднего помещения главных паровых машин и из заднего КО.

Пространство трюма двумя противоторпедными, двумя продольными переборками и средним килевым листом, доходящим до броневой палубы, разделили на четыре погреба боеприпасов. На пастиле двойного дна по обе стороны от среднего килевого листа расположили погреба 150-мм снарядов и зарядов, под задними бортовыми 280-мм орудийными башнями – погреба 280-мм снарядов и их подъёмники. Через откидные двери эти погреба сообщались между собой. Эти же противоторпедные, две дополнительные продольные переборки и средний килевой лист на настиле нижней палубной платформы также образовали четыре погреба боеприпасов. В двух средних расположили 280-мм заряды, ещё в двух совместных, у бортов под задними бортовыми башнями, также 280-мм заряды и их подъёмники и 88-мм унитарные патроны.

На верхней палубной платформе по ДП проходил центральный коридор, с обеих сторон к нему примыкало по проходу главных паропроводов шириной I м. По обеим сторонам от этих проходов дополнительные продольные переборки также образовали четыре погреба боеприпасов. В двух средних расположили 150-мм снаряды и заряды, а два крайних были общие для 280-мм зарядов и их подъёмников двух задних бортовых 280-мм орудийных башен и 88-мм унитарных патронов.

Побортно от погребов боеприпасов располагались те же защитные ямы с углём, коффердамы и двойной борт, а ниже трюма – двойное дно.

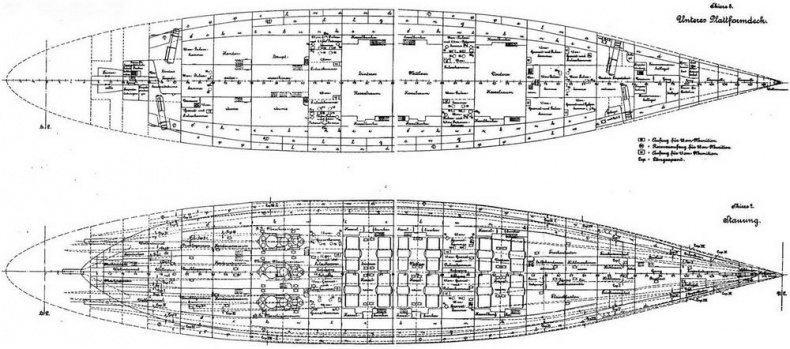

Линейные корабли типа "Нассау" (Планы нижней палубной платформы и обшивки внутреннего дна трюма)

В VIII-м основном отсеке длиной 9.6 м пространство корпуса с 46-го по 54-й шп. от настила двойного дна до броневой палубы, ограниченное с боков 30-мм противоторпедными переборками, без перерыва занимало заднее котельное отделение (КО). По ДП КО условно поделили пополам на две кочегарки, каждая с двумя водотрубными котлами морского типа (системы Шульца) и различными вспомогательными механизмами. Вдоль ДП под броневой палубой, опираясь на пиллерсы, проходил центральный коридор. Вдоль каждой кочегарки расположили продольную расходную угольную яму, наружные стенки которой являлись противоторпедными переборками. Побортно за продольными угольными ямами и противоторпедными переборками находились защитные ямы с углем, коффердамы и двойной борт. Первые представляли собой единое помещение, коффердамы настилом разделили на два уровня, последние имели по две цистерны. В двойном дне имелось восемь цистерн.

В IX-м основном отсеке длиной 9,6 м пространство корпуса ниже броневой палубы с 54-го по 62-й шп. точно так же занимало среднее КО с четырьмя водотрубными котлами морского типа (системы Шульца) и различными вспомогательными механизмами. Устройство среднего КО было аналогично кормовому. Продольные расходные угольные ямы, защитные ямы с углём, коффердамы и двойной борт были устроены так же, как и в VIII-м основном отсеке; в двойном дне тоже имелось восемь цистерн.

Х-й основной отсек длиной 6,0 м занимал пространство корпуса ниже броневой палубы с 62-го по 67-й шп., разделённое верхней и нижней палубными платформами на три уровня. В трюме по ПрБ и ЛБ рядом с противоторпедными переборками под передними бортовыми 280-мм орудийными башнями разместили погреба 280-мм снарядов и их подъёмники, за ними ближе к ДП – погреба 150-мм снарядов и зарядов, доступ в которые имелся через двери в переборках. По обе стороны от средней диаметральной переборки часть последних погребов выделили под проходы для трубопроводов системы осушения и кренования.

На нижней палубной платформе по обе стороны от расположенной по ДП продольной переборки разместили погреба 280-мм зарядов, у бортов под передними бортовыми башнями идо противоторпедной переборки погреба, общие для 280-мм зарядов (и их подъёмники) и 88-мм унитарных патронов.

На верхней палубной платформе по ДП проходил центральный коридор, с 63-го до 66-го шп. расширяясь до 3 м. Это помещение площадью 10,8 кв.м использовали как пункт управления торпедного оружия, телефонный коммутатор, боевой штурманский пост и как центральный пост живучести. С обеих сторон к нему примыкало по одному узкому проходу главных паропроводов. По ПрБ от прохода расположили погреб 150-мм снарядов и зарядов, за ним до противоторпедной переборки погреб, общий для 280-мм зарядов (и их подъёмник) и 88-мм унитарных патронов. По ЛБ от прохода расположили погреб, общий для 150-мм снарядов и зарядов и 88-мм унитарных патронов. С последним граничило помещение, разделённое надвое поперечной переборкой на 65-м шп. В нём установили воздушный компрессор TA.

Расположенные побортно от погребов боезапаса, защитные ямы с углём и коффердамы в пределах этого основного отсека имели по одному помещению, в двойном борту по одной верхней и нижней цистерне по ПрБ и ЛБ. В двойном дне имелось восемь цистерн.

В XI-м основном отсеке длиной 9,6 м пространство корпуса ниже броневой палубы с 67-го по 75-й шп. между 30-мм противоторпедными переборками от настила внутреннего дна до броневой палубы без перерыва занимало переднее КО. Условно отсек поделили по ДП пополам на две кочегарки, в каждой с двумя водотрубными котлами морского типа (системы Шульца) и различными вспомогательными механизмами. Вдоль ДП под броневой палубой, опираясь на пиллерсы, проходил центральный коридор. В каждой кочегарке ближе к борту расположили продольную расходную угольную яму. В двойном дне имелось восемь цистерн, доступ в которые имелся через горловины лазов из обеих кочегарок.

ХП-й основной отсек длиной 13,2 м располагался в пространстве корпуса с 75-го по 86-й шп. между противоторпедными переборками от настила внутреннего дна до броневой палубы. Через отсек проходили обе палубные платформы. Две продольные переборки, расположенные на стрингерах № 2. проходили через основной отсек от настила внутреннего дна до броневой палубы, но в районе верхней палубной платформы от 81 -го до 86-го шп. смещались на 0.5 м наружу, образуя подкрепления носовой 280- мм орудийной башни. Точно так же поперечная переборка на 81 -м шп. проходила через весь основной отсек, за исключением района ДП на верхней палубной платформе, где башенное подкрепление образовывало стенку.
