Торпедное вооружение состояло из двух трехтрубных поворотных торпедных аппаратов калибром 550 мм. Аппараты располагались на верхней палубе на шпангоутах 127 бис и 128 бис. Высота линии огня составляла 6,5 м, а углы обстрела были равны 50° с каждой стороны траверза. Боезапас включал 9 торпед, из них 6 в аппаратах и 3 запасных на стеллажах. Погрузка торпед осуществлялась с помощью стрел для погрузки корабельных гидросамолетов.

Система управления торпедной стрельбой, воздушные компрессоры и баллоны воздуха высокого давления, а также гидропневматическое устройство для чистки труб принимались как на крейсерах проектов С2 и С3.

Авиационное вооружение по первоначальному проекту включало две катапульты, расположенные побортно на 94,5 шпангоуте (ось барабана). Предельная длина катапульт достигала 22,5 м, а возвышение тележки над 10-й ватерлинией 9,7 м. Катапульты предназначались для взлета поплавковых гидросамолетов типа Гордо Лессер GL 812 (вес 3 т, высота 4 м, длина 10,5 м, размах крыльев в развернутом положении 16 м, в сложенном 4,8 м). Монтаж и демонтаж крыльев должен был осуществляться на специальной площадке, расположенной на легкой палубе, за дымовой трубой. По-походному самолеты устанавливались со сложенными или снятыми крыльями на кильблоках между катапультами. Подъем гидросамолетов с воды или установка из положения по-походному на катапульту осуществлялись двумя грузовыми стрелами с электроприводом. Длина стрелы составляла 18 м, вылет 17 м, вылет за борт 11 м. В число запасных частей входили 2 мотора, 2 воздушных винта, 2 поплавка и один комплект крыльев. Хранилища горюче-смазочных материалов были спроектированы как на крейсерах проектов С2 и СЗ.

В основу проекта главной энергетической установки было положено решение Высшего Морского совета от 1 декабря 1928 г. об использовании, на основе опыта эксплуатации эскадренных миноносцев, перегретого (325°) пара повышенного давления (27 кг/кв. см) и отказе от турбин крейсерского хода.

Каждый из четырех гребных валов приводился во вращение группой из трех турбин, работающих через общий редуктор. Нормальная мощность одной группы составляла 21000 л.с., а в форсажном режиме мощность могла быть доведена до 24000 л.с. Каждая группа состояла из двух турбин высокого давления системы Рато, прочность облопачивания которых была специально предназначена для приема свежего пара, т.е. с учетом опасности гидравлических ударов и попадания посторонних твердых тел. Турбина низкого давления была реактивного типа с дисками, имевшими очень большие зазоры как в радиальном, так и в аксиальном направлениях. Эти турбины были экономичны в работе и обладали высокой надежностью.

Были выбраны котлы с непосредственным действием пламени на водогрейные трубки. Эти котлы оборудовались перегревателями с горизонтальным расположением трубок, однотипными с перегревателями, применявшимися на лидерах “Милан” и “Эпервье”. Аналогичные по конструкции перегреватели устанавливались и на английских кораблях.

Котлы разместили в смежно расположенных котельных отделениях: в 1 -м и 2-м котельных отделениях было установлено по два котла, в 3-м один большой и один вспомогательный котел. Последний мог также использоваться на полном ходу, подавая насыщенный пар через перегреватель большого котла. Такая структура котельной установки обеспечила экономию в весе и позволила иметь вспомогательный котел, надежно обеспечивавший корабельные нужды на стояночном режиме, а так-же получить, благодаря размерам пароперегревателя большого котла, исключительно экономичный крейсерский ход.

Расположение котлов и их группировка по котельным отделениям позволили полностью изолировать системы подачи пара и питательной воды для носового и кормового котельного отделений. Удачная компоновка, применение легких механизмов, применение перегретого пара высокого давления позволили получить энергетическую установку с наилучшими показателями по удельной мощности: на “Дюкене” 18,0 кг/л.с., на “Сюффрене” 17,6 кг/л.с., а на С4 15,6 кг/л.с.

По данным модельных испытаний, проектанты получили представленные в табл. на стр. 16 зависимости скорости и потребной мощности энергетической установки при различном водоизмещении проектируемого корабля.

Дальность плавания рассчитывалась из условия, что максимальный запас топлива (в боевых условиях) составляет 2426 куб.м. В мирных условиях этот запас можно было увеличить до 3675 куб.м, заполняя нефтью бортовые продольные цистерны (970 куб.м) и порожние скуловые отсеки (279 куб.м). С учетом уменьшения расхода горючего, за счет применения перегретого пара высокого давления, были получены следующие расчетные значения дальности плавания на скорости 15 уз: 8700 миль при запасе топлива 2426 куб.м, 11900 миль при запасе топлива 3396 куб.м и 12800 миль при запасе топлива 3675 куб.м. Следует отметить, что проектанты откорректировали значения дальности плавания крейсера С4 по результатам эксплуатации крейсеров “Дюкен” и “Тюрвиль”. Эксплуатация этих кораблей показала, что разница в расходе горючего между результатами, полученными на испытаниях и в процессе крейсерского плавания составляла примерно 30%.

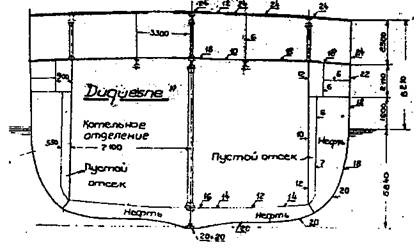

Тяжелый крейсер С4 – “Алжир". 1930 г. (Поперечное сечение в районе миделя с указанием элементов бронирования и конструктивной подводной защиты)

Электроэнергетическая установка включала две судовые электростанции, располагавшиеся одна в носовом машинном отделении, другая (кормовая) на первой нижней палубе между 130 и 136 шпангоутами под прикрытием 80-мм броневой палубы и бортовой брони. Каждая электростанция состояла из двух спаренных турбогенераторов с единичной номинальной мощностью в 250 кВт (по другим проектным материалам, 750 кВт), которая в течение часа могла быть доведена до 333 (1000) кВт при напряжении 230 в. Кроме того, в состав электростанции входил дизель- генератор мощностью 400-480 кВт. Носовая станция имела свой, независимый, конденсатор, а кормовая была подсоединена к конденсатору вспомогательных механизмов (по другим проектным материалам, носовая и кормовая электростанции должны были иметь свои, независимые, конденсаторы). Мощности каждой из электростанций обеспечивали нормальную эксплуатацию корабля как в повседневных, так и в боевых условиях. Два генератора одной и той же станции могли быть соединены между собой, но не с генераторами другой станции.

Кроме двух основных, проектанты предусмотрели и резервную электростанцию, расположив ее в корму от 119 шпангоута. В состав станции входили два дизель-генератора по 100 кВт (допускалась 25%, а по другим данным, 20% перегрузка). Станции имели и свою вспомогательную электросеть. На крейсерах предшествующих проектов стояли три группы по 150-180 кВт каждая. Резервные электростанции не должны были обеспечивать корабль электроэнергией на стоянке. Мощности резервной станции было достаточно для обеспечения электроэнергией корабельного освещения, сигнализации, радиостанции, одного прожектора, румпельного отделения и водоотливных средств.
