Тяжелый крейсер “Алжир" (1930-1942)
Тяжелый крейсер “Алжир" (1930-1942)
Тяжелый крейсер “Алжир" (1930-1942)

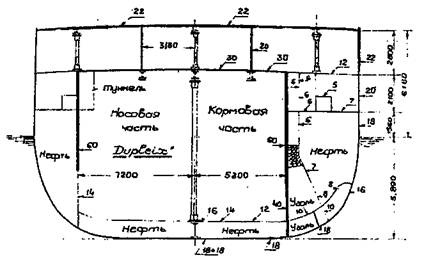

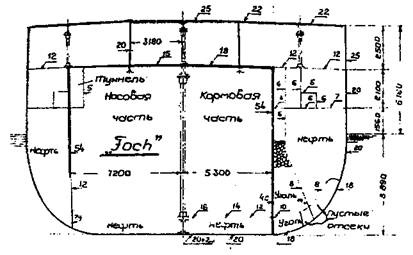

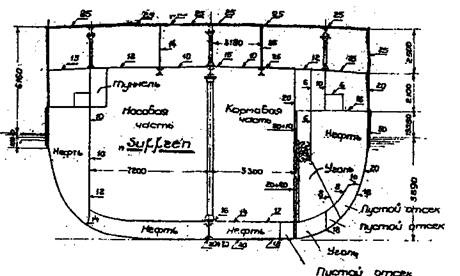

Тяжелые крейсера Франции постройки 1920-х – 1930-х гг. Поперечные сечения в районе миделя с указанием бронирования


Проектанты ожидали, что за счет создания дизелей с большей удельной мощностью удастся значительно увеличить мощность резервной электростанции, в тех же массогабаритных показателях.

Проектные решения по водонепроницаемой аппаратуре распределительной электросети были аналогичны решениям, принятым на крейсерах предшествующих проектов. Неизменным было и требование по обеспечению автономности отсеков.

Перечень оборудования, обеспечиваемого электроэнергией, включал: внутреннюю и внешнюю системы освещения, сигнальные огни, радиостанцию, подъемники боезапаса и электроприводы механизмов артиллерийских установок и торпедных аппаратов, машинный телеграф, механизмы системы центральной наводки, системы внутрикорабельной связи, грузовые стрелы, рулевое устройство, механизмы системы вентиляции судовых помещений, машиннокотельных отделений и погребов боезапаса, системы рефрежирации погребов боезапаса и провизионных кладовых, водоотливные насосы, носовой и кормовой шпили.

Прожекторы предусматривались в количестве четырех, диаметром 1,2 м и с дугой силой тока в 150 А. Прожекторы должны были оснащаться механической дистанционной системой управления и могли наводиться в зенит. Для понижения тока в общекорабельной сети до требуемых параметров прожекторы снабжались трансформаторами. Для обеспечения максимальных углов освещения два прожектора предполагалось разместить на двух площадках у фок-мачты и два на площадке, поддерживаемой грот-мачтой.

Средства связи включали системы радиосвязи (1 аппарат системы US и 2 аппарата системы Walser) и аппаратуру звукоподводной связи системы US. Предполагалось, что после проведения ходовых испытаний на корабле будет дополнительно установлена система подводной звонковой сигнализации. В целом состав аппаратуры связи был стандартным для крейсеров проектов С1 -С3.


Тяжелый крейсер “Алжир" (1930-1942)

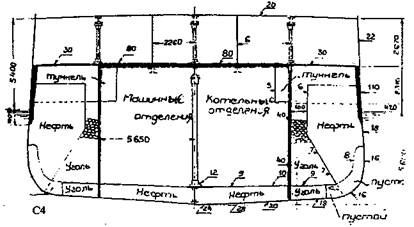

Тяжелый крейсер С4 – “Алжир". 1930 г. (Поперечное сечение в районе миделя с указанием бронирования)


Рулевое устройство имело гидроэлектрическую систему управления, впервые примененную на крейсере “Дюпле”. Система приводила в движение руль обычного полубалансирного типа. Площадь пера руля составляла 26,2 кв.м, а полезная площадь 25,2 кв.м. Отношение площади пера руля к площади вертикального стабилизатора составляло 0,026. Коэффициент компенсации равнялся 0,25. По расчетам, вращающий момент на баллере при скорости хода 32 уз и угле перекладки 32° должен был составлять 60 тонно-метров.

Вспомогательные механизмы включали: носовой электрический шпиль (по образцу, разработанному для плавбазы “Жюль Верн”) для якорного устройства, швартовных операций и погрузки провизии; кормовой электрический шпиль (по образцу, разработанному для крейсера “Кольбер”) для якорного устройства, швартовных операций и выполнения различных маневров; гидроэлектрической рулевой машины (по типу, разработанному для крейсера “Дюпле”); грузовой стрелы с электроприводом для обслуживания корабельных шлюпок и катеров; двух грузовых стрел с электроприводом для обслуживания корабельных гидросамолетов; четырех паротурбогенераторов по 250 кВт каждый и двух дизельгенераторов по 100 кВт каждый; двух вспомогательных холодильников и двух опреснителей (производительностью по 37 т, вместо 20 т на кораблях предшествующих проектов); двух воздушных компрессоров давлением по 250 кг и производительностью по 1000 л (вместо 700-литровых на кораблях предшествующих проектов); двух холодильных установок с электроприводом (для провизионных камер); двух холодильных установок с электроприводом (для погребов боезапаса); вентиляторов и аэрорефрежираторных установок (для вентиляции и охлаждения погребов боезапаса); трех электронасосов производительностью по 300 т и двух эжекторов производительностью по 200 т (в котельных отделениях); четырех электронасосов производительностью по 45 т (для осушения оконечностей); один электронасос производительностью по 45 т (для повседневного использования и противопожарных нужд); один переносной погружной электронасос, производительностью 75 т (для осушения оконечностей); два электронасоса для пресной воды производительностью 6000 л (вместо 4000 л на предыдущих проектах); два электронасоса для питьевой воды производительностью 2000 л (вместо 1500 л на предыдущих проектах); предписанное проектом оборудование камбуза и механической мастерской; дезинфекционной камеры и оборудование прачечной.

В проектных материалах особо отмечалось, что электрификация носового шпиля, швартовного шпиля, рефрижираторных машин для охлаждения погребов боезапаса позволила значительно сократить длину паропроводов в оконечностях корабля и ограничиться только трубопроводами, необходимыми для питания санитарных коллекторов и отопления. Сокращение длины паропроводов благотворно сказалось и на обитаемости. Холодильные установки для провизионных камер и для погребов боезапаса были одного и того же типа (углекислотные) и являлись взаимозаменяемыми.

Отказ от полубака при проектировании крейсера типа С4 вызвало ряд серьезных изменений в расположении помещений для команды. От 5 до 48 шпангоутов, в кормовой оконечности, первая нижняя палуба предназначалась для кают личного состава и должна была иметь непрерывный ряд иллюминаторов. Здесь расположили каюты гражданских служащих (agents civiles), помещения лейтенантов флота, жилые помещения старшин, каюты главных старшин и их кают-компанию. Ряд старшинских кают расположили в главном междупалубном пространстве для наблюдения за жилыми помещениями команды.


Изменение численности и комплектации экипажей французских крейсеров с 203-мм артиллерией

Табель Крейсера водоизмещением 10000 т “Защищенные” крейсера водоизмещением 10000 т
Личный состав по спецификации “Дюкен” “Тюрвилль” Личный состав по спецификации “Сюффрен” “Кольбер” С4
Личный состав по фактическим данным Личный состав по фактическим данным Личный состав по фактическим данным Личный состав по фактическим данным Личный состав по фактическим данным
Представитель высшего командного состава 1 1 1 1 1 1 1
Комавдир 1 1 1 1 1 1 1
Состоящий в резерве - 1 1 - 1 1 2
Старшие и младшие офицеры 23 23 23 23 23 23 26
Лейтенанты флота 6 6 6 6 6 6 6
Гражданские служащие 6 6 6 6 6 6 6
Главные старшины 15 15 15 15 15 15 16
Старшины 24 24 24 27 28 28 28
Младшиес таршины 71 76 76 67 82 82 82
Старшины 2-й статьи и матросы 482 550 550 497 565 584 580

На главной палубе, на протяжении от носа до кормы, разместили помещения младших машинных и палубных старшин, помещения лазарета, помещения команды. Каюты старших офицеров и помещения младших офицеров располагались вне зоны машиннокотельных отделений. Районы главной палубы, расположенные вдоль иллюминаторов, полностью предназначались для размещения личного состава. В средней части, в корму расположили корабельную канцелярию, снабдив эти помещения световыми люками. В средней части в нос расположили умывальники команды, в носовой надстройке над верхней палубой – гальюны команды, прачечную, помещение резервной электростанции и камбузы. В кормовой надстройке находились главный пост радиотелеграфа, кают-компания старших офицеров, каюты адмирала, командира и ряда старших офицеров.
