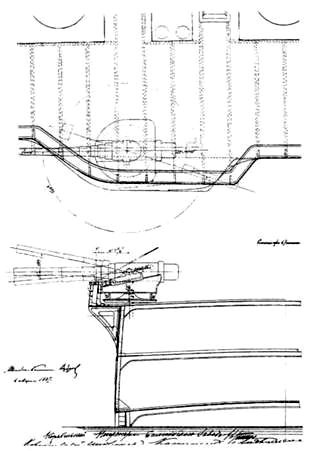

Полуброненосный фрегат “Память Азова” (Расположение 8-дюймового орудия)

Освещение и затопление бомбовых погребов устроено как и в крюйт-камерах. Принимая в расчет, что диаметр отверстия кингстона равен 5-дм и место, занимаемое снарядами, можно заключить, что носовой бомбовой погреб может быть затоплен в 4,5 мин., а кормовой в 3,3 минуты.

Картечь 6-дм и 8-дм орудий, за неимением мест в бомбовых погребах, хранится на кранцах, устроенных в виде рундуков в двух местах жилой палубы.

Патроны по предписанию Технического комитета отпущены на фрегат в следующем количестве: на каждую 47-мм пушку назначено по 500 боевых и 50 холостых патронов, всего значит 3500 боевых и 350 холостых, кроме того, отпущено еще 1200 холостых, в виду назначения этих пушек для салютов, а также порох и капсюли для снаряжения стреляных гильз. На каждую 37-мм пушку назначено по 1000 боевых и 100 холостых патронов, т. е. всего 8000 боевых и 800 холостых с деревянными снарядами. На каждую 2,5-дм пушку отпущено 160 боевых патронов, всего 320. На каждую винтовку Бердана принято 220, всего 38 400 патронов. На каждый револьвер по 34, всего 7000 патронов. Патроны 47-мм, 37-мм и 2,5-дм пушек укупорены в железных оцинкованных ящиках, герметически закрытых, в которых и подносятся к орудиям. В одном ящике помещается 47-мм 10, 37-мм 20, 2,5-дм 5 патронов. Ящики хранятся в патронных отделениях, которых на фрегате два. Носовое патронное отделение представляет из себя помещение, отделенное непроницаемыми переборками, объемом 7 фт х 5,2 х 13 фт = 473 куб. фт, в нем помещается 375 ящиков с патронами Готчкисса.

Кормовое отделение объемом 7 фт х 7,8 дм х 19,4 = 651,8 куб. фт, сделано в виде шкафов, открывающихся в парусное отделение, в них помещается 480 ящиков с патронами Готчкисса, 64 ящика с патронами Барановского, 34 ящика с оружейными и 10 с револьверными. Рядом с кормовым патронным отделением имеется добавочное отделение для хранения холостых патронов 47-мм калибра, предназначенных для салюта. Для укладки ящиков в отделениях устроены полки. Для первых выстрелов из скорострельных пушек имеется на верхней палубе малое патронное отделение, где помещаются по 1 патронному ящику на орудие.

Трубки отпущены на фрегат вытяжные, гальванические и ударные. Вытяжные трубки отпущены двух сортов: перовых 1500 и обтирирующих 1000. Гальванические тоже два сорта: перовых 2800 и обтирирующих 1000. Ударные трубки французского образца ввинчены в снаряды, а боевые винты их хранятся вместе с вытяжными и гальваническими трубками в кормовой батарее, где для них устроены шкафы, обитые внутри медью. Орудийная принадлежность в батарее хранится под бимсами, ключи от поворачивания роульсов и поворотные ручки у борта, тут же поставлены кранцы для снарядов, картечи, кокора и порохового ящика в случае военных действий. Тут же ящик с запасными частями затвора. За двойным бортом около орудия помещены два аккумулятора для освещения прицела и мушки.

Принадлежность 8-дм орудия расположена на верхней палубе у кожухов, тут же и кранцы для снарядов. Ящики со вторыми номерами плиток и колец хранятся поблизости. Аккумуляторы для освещения прицелов и мушек помещены на платформе. Принадлежность и запасные части скорострельных пушек находятся в ящиках, которые помещены вблизи своих орудий.

Абордажное оружие, т. е. ружья, револьверы и палаши размещены в пирамидах у дымовых кожухов с тем расчетом, чтобы прислуга орудия имела поблизости свое оружие. Для ружей прислуги 8-дм орудий сделаны закрытые пирамиды на верхней палубе.

Десантная принадлежность, как-то: вещевые мешки в количестве 196, сапожные мешки 196, котелки 148, топоры 32, лопаты 64 и бутылки для воды 196 помещены в батарее за двойным бортом, где устроены соответствующие полки.

Спасательная принадлежность отпущена в следующем размере: лееров 2, линей 3, ракет 10, станок 1, дощечек 5. Леера и оттяжки хранятся на вьюшках под передним мостиком, 2 линя в ящиках, один в бухте в арсенале. Спасательные ракеты хранятся вместе с сигнальными и с фальшфейерами в особом шкафу в носовом отделении. Всех сигнальных ракет отпущено 80, фальшфейеров сигнальных 620, для буя 20.

Часть материалов, запасные части и инструменты хранятся в арсенале, который находится в носовом отделении и отличается своей величиной. Смазочные материалы, такие как нефтяное сало, слойковое сало и олеонафть хранятся в таранном отделении, где для них устроены железные цистерны, тут же отделено перегородкой место для пакли и ветоши.

Общий вес артиллерийского груза: вес орудий — 6856 пуд.; вес установок — 5280 пуд.; вес зарядов и снарядов — 10 100 пуд.; вес патронов — 1480 пуд.; вес принадлежностей и запасных частей — 500 пуд.; абордажное оружие и десантные принадлежности — 110 пуд.; материалы — 100 пуд.

Общий вес артиллерийского груза равен 23 526 пудов или 408,8 т, что составляет 7 % от водоизмещения.

Определение расстояний на фрегате производится с помощью микрометров Люжоля, которых имеется два. Так как лучшим местом для выполнения этим инструментом нужно считать фор-марс, то оттуда проведена переговорная труба в броневую рубку для передачи расстояний. Для дальнейшей передачи проведены переговорные трубы к батарейному командиру и в гальванические руб^и. Для той же цели имеется электрический телеграф, который с помощью системы лампочек накаливания показывает батарейному командиру, офицеру в гальванической рубке и комендорам расстояние в кабельтовых и направление стрельбы. Так как имеемые на фрегате прицелы разбиты между прочим и на кабельтовы, то комендоры сами могут устанавливать высоту прицела, и батарейному командиру остается только дать отклонение целика, а при гальванических залпах число делений на дуге.

Способы производства стрельбы. Орудия могут быть наводимы на цель или с помощью прицелов, или с помощью дуг и палубных указателей, и соответственно этому стрельба может быть комендорская или индикаторная. При этом последнем способе залпы можно делать по пяти направлениям с борта, а именно: 1) по траверзу, причем стреляют все орудия борта; 2) по первому носовому, стреляют все орудия борта; 3) по первому кормовому, стреляют все орудия борта; 4) по второму носовому, стреляют все орудия, кроме кормовых; 5) по второму кормовому, стреляют все орудия, кроме погонных.

В случае порчи индикатора гальванические залпы по этим направлениям можно делать по направляющему орудию, для чего выведена кнопка у среднего, т. е. третьего орудия на борту. Для того, чтобы рулевому легко было держать цель на одном из вышеозначенных направлений, по которому намеренны делать залп, направления эти нанесены на внутренних стенках боевой рубки. Комендорская стрельба может производиться вытяжными и гальваническими трубками, для чего воспользовались аккумуляторами, установленными у каждого орудия для освещения мушек и прицелов.

Вооружение гребных судов состоит в установке 37-мм пушек Готчкисса на двух минных и двух паровых катерах и 2,5-дм пушек Барановского на двух баркасах. Для установки 37-мм пушек имеются на минных и паровых катерах в носу и корме постоянные железные тумбы, на которые привинчиваются колонки.
