Боковые стрингеры числом по три на каждой стороне днища от 32 до 20 дм высотой, из них третий водонепроницаемый. Шельф под броней из 5-дм листов, нарезанных на шпангоуты.

Между шельфом и третьим стрингером имеется на протяжении брони промежуточный стрингер, четвертый. Шпангоуты и флоры в пределах двойного дна расположены через четыре фута и составлены по бракетной системе, через каждые 20 или 16 фт имеются сплошные флоры без вырезов. Выше третьего стрингера угловая сталь идет непрерывно, а за бронею вставлены шпангоуты еще через два фута из Z-образной стали 6x3x3 дм и пропущены вниз до четвертого стрингера. Верхние концы шпангоутов скреплены с бимсами и настилкой жилой палубы. Шпангоуты впереди двойного дна расположены через 3,5 фт. Вообще все шпангоуты выше жилой палубы составлены из Z-образной стали 6x3x3 дм.

Бимсы сделаны различных профилей. Наружная обшивка сделана внакрой, причем килевой пояс двойной. За броней листы положены в два слоя. Обшивка впереди и позади броневого пояса утоньшается до 19 и 22 фт, а пояс, прорезанный портами, до 16,5 фт. Шерстрек 25 фт и стальной фальшборт 11 фт. Вся обшивка склепана в два ряда заклепок в цепном порядке. Внутреннее дно сделано также внакрой из листов 19 и 20 фунтов весом на кв. фт, причем склепаны на два ряда заклепок по стыковым планкам и на один ряд по пазам.

Наружная деревянная обшивка состоит из двух рядов: внутренней — из сплошных чаков, набранных между Z-образной сталью, укрепленной к наружной обшивке, пазы проконопачены и промазаны суриковой замазкой; наружный ряд из лиственничных досок 2 ½ дм толщиной, расположенных в продольном направлении. Доски с чаками скреплены винтами 5 /8 дм из мунцметалла и нагелями из американской акации. Пазы и стыки прокопчены и залиты смолой. Медная обшивка положена сверх деревянной с прокладкой просмоленной бумаги в два листа. Толщина листов обшивки 8 и 11 фт. Деревянная и медная обшивки укреплены сверх брони, на которую положены Z-образные полосы для укрепления первого слоя. Наружный деревянный киль, тиковый 20 дм ширины, 13 дм высоты укреплен с помощью одной тавровой стали 6x9 дм. Фальшкиль из дуба шириной 20 дм, высотой 5 дм обшит медью.

Продольные переборки идут непрерывно по длине внутреннего дна и состоят из листов 16 дм на кв. фт, скрепленных по стыкам планками вперевязку, а по пазам тавровой сталью со стороны отделений. Вертикальные стойки поставлены через 4 фт из угловой стали 5 дм х 3 дм х 10,4 фт, изнутри угольных ям. Переборки поперечные в пределах броневого пояса составлены из вертикальных листов 2 ½ фт ширины и 16 фунтов весом на кв. фт, по пазам скреплены тавровой сталью. Горизонтальная связь положена на высоте одной трети. Водонепроницаемых переборок 11, из них 7 доходят до батарейной палубы. В оконечностях листы переборок утоньшаются до 14,1 фунтов на кв. фт.

Водонепроницаемые платформы в носу и корме имеют настилку из стальных листов, скрепленных планками на один ряд заклепок. Настилка жилой палубы и позади броневого пояса из листов 10 фунтов на кв. фт, а стрингера этой палубы 3 ½ фт ширины. Жилая палуба покрыта цементной обмазкой, а в кают- компании кафелем.

Стрингер батарейной палубы 3 1/ 2 ф т и толщиной 19 фунтов на кв. фт. Стрингер верхней палубы из листов 4 1/ 2 фт шириной и 22 фунта весом на кв. фт, причем под 8-дм орудием положена настилка 19 фунтов на кв. фт толщиною. Настилка верхней палубы сосновая 3 дм толщины, на полубаке 2 1/ 2, батарейная палуба 4 дм толщиной. У мачт, кнехтов и битенгов со сна заменена дубом. Палубная броня по жилой палубе над машиной и котлами составлена из двух слоев: нижнего и верхнего, всего толщиной до 2 1 / 4 д м — Броня нижней палубы в носовой части толщиной 1 1 / 2 дм, и в кормовой 2 1 / 2 дм, над крюйт-камерами толщиной V/ 2, а впереди и позади траверзов из листов 10 фунтов на кв. фт. Оба скреплены заклепками.

Бортовая броня идет поясом от 25 до 169 шпангоута выше WL 1 фт и ниже оной 5 фт. Вся длина пояса 290 фт. Система брони сталежелезная, наибольшая толщина 6 дм, причем слой стали 2 дм. Броня утоньшается в нос и корму до 5 дм. Под броней положена деревянная подкладка из лиственницы толщиной 10–11 дм.

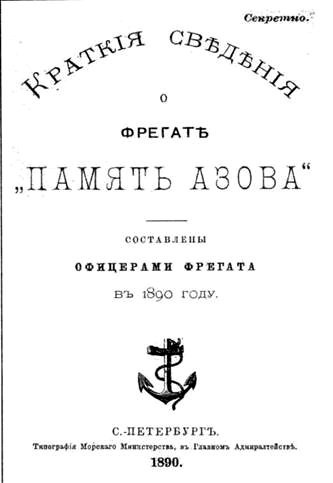

Лейтенант Беклемишев

Табл.1.

Калибр	Длина	Вес	Время изготов.	Место изготов.	Затвор	Вес затвора	Число нарезов	Длина канала	Начальная скорость	Живая сила	Прицелы
8 дм	35 кп.	837 пуд.	1989 г.	Обуховский завод	Клиновой	25,5 пуд.	48	256 фт.	1925*)	т.-ф. 7279	стальн. раздел, на линии градус и кабел.
6 дм	35 кл.	390 пуд.			Поршн.	6,7 пуд.	24	198,6 дм	1945**)	т.-ф. 3703
47 м	102 дм	19 пуд.			Готчкиса		12	80 дм	2034***)
37 м	46,5 дм	12.2 пуд.		Тульский	—		12	29.1 дм	1332
2 ½ дм	41	6,5 пуд.		Обухов.	Поршн.		20	42,1 дм	1220

*) При заряде 98 фунтов черного пороха и снаряде 214 фунтов закаленного чугуна.
