АТЗ-3-157 (1958 – 1971 гг.) – типовой армейский автотопливозаправщик на шасси ЗИЛ-157 или ЗИЛ-157К, идентичный модели АТЗ-3-151, выпускавшейся с начала 1950-х годов на автомобиле ЗИС-151. Его сборкой занимался грозненский завод «Красный молот». Заправщик использовался для перевозки и заправки топливом одновременно четырех потребителей. Снабжался эллиптической цистерной емкостью 3500 л, насосом СВН-80 с подачей 500 л/мин, шестью шлангами и задней кабиной управления с контрольно-измерительными приборами, фильтром и счетчиком топлива. Время заполнения цистерны осталось на уровне 10 – 20 минут. Снаряженная масса – 6700 кг, полная – 9540 кг.

АЦММ-4-157К (1962 – 1972 гг.) – упрощенный армейский топливомаслозаправщик на шасси ЗИЛ-157К, унифицированный по общей конструкции с топливозаправщиком АЦМ-4-157. Применялся в различных войсковых подразделениях для транспортировки, временного хранения топлива и масла и механизированной заправки ими автобронетанковой техники. Машина оборудована основной топливной цистерной и дополнительной емкостью на 250 л технического масла, что привело к появлению в ее комплектации масляного насоса, арматуры и раздаточных рукавов для масла.

ВМЗ-ЗИЛ-157 (1959 – 1972 гг.) – серийный армейский водомаслозаправщик на шасси ЗИЛ-157 или ЗИЛ-157К, идентичный такой же машине, выпущенной опытной партией на шасси ЗИС-151. Разработан в 1958 году и принят на вооружение в 1959-м. По нагревательному оборудованию был частично унифицирован с маслозаправщиком МЗ-150, выпускавшимся к тому времени на шасси ЗИЛ-164. Заправщик ВМЗ-ЗИЛ-157 служил для доставки воды и масел, их разогревания и заправки различных летательных аппаратов в полевых условиях или в ангарах. Он снабжался двумя цистернами на 1400 л воды и 700 л масла, водяным насосом СВН-80 и масляным РЗ-30 с приводом от раздаточной коробки автомобиля и собственными магистралями, раздаточными рукавами и кранами, фильтрами, счетчиками и общей нагревательной системой. За кабиной водителя размещался котел с теплоизоляционным покрытием и змеевиком, насос и форсунки для впрыска жидкого топлива. Температура нагрева воды достигала 95°, масла – 80°. Кабина управления с контрольно-измерительными приборами располагалась в задней части шасси. Снаряженная масса водомаслозаправщика – 7625 кг, полная – 9920 кг.

ВЗ-20-350 – аэродромный воздухозаправщик на базе ЗИЛ-157К для заправки самолетов сжатым воздухом. Его сборкой в 1960-е годы занимались авиационные мастерские. Заправщик представлял собой безбортовое шасси, на котором устанавливался низкий цельнометаллический модульный кузов с откидными боковыми дверцами, задней панелью управления и двухярусными стеллажами для перевозки 20 газовых баллонов АБ-350. В его комплект входили редукторы, манометры, керамические фильтры, осушители воздуха, предохранительные клапаны, раздаточные шланги высокого давления. Масса полностью заправленной машины – 7870 кг. Допустимая скорость по шоссе – 50 км/ч.

С началом производства автомобиля ЗИЛ-157 на его шасси были переставлены почти все виды средств обеспечения подвижных ракетных комплексов и наземной предстартовой подготовки баллистического ракетного вооружения, которые разрабатывались еще для грузовика ЗИС-151. В течение нескольких десятилетий выпуска ЗИЛ-157 на его шасси была создана обширнейшая гамма новых видов специальных машин для обслуживания новых ракетных систем, которые в модернизированных версиях параллельно монтировали и на автомобиль ЗИЛ-131.

Основу новой заправочной автотехники ракетных комплексов составляли машины первого поколения 8Г11 и 8Г17, переставлявшиеся с 1958 года на шасси ЗИЛ-157 с экранированным электрооборудованием. Из них наибольшее число модернизированных вариантов приходилось на заправщики окислителем серии 8Г17. Уже с 1959 года началось изготовление доработанной машины 8Г17М на базе ЗИЛ-157ЕГ для заправки баллистических ракет малой дальности 8К11 и 8А61, а также ее вариант 8Г17-1 с дополненным дренажным устройством. С 1961 года на шасси ЗИЛ-157КЕГ выпускалась машина 8Г17М1 для заправки окислителем баллистических ракет малой дальности 8К14 и 8К14-1 оперативно-тактических комплексов Р-11 и Р-11М на гусеничных шасси, а также ее вариант 8Г17М1-1 с дренажным устройством. В 1965 году поступили на вооружение новые автозаправщики топлива 9Г29 и окислителя 9Г30 для оперативно-тактического ракетного комплекса 9К72 «Эльбрус», служившие для одновременной доставки от одного до четырех объемов жидкостей на одну заправку. Прежнюю компрессорную установку 8Г33 сменила новая унифицированная компрессорная станция УКС-400В (УКС-400В-157) с рабочим давлением воздуха на выходе 400 атмосфер, состоявшая в системах обеспечения ракетных комплексов С-200 и 9К72. Она выпускалась Уральским компрессорным заводом в Свердловске на шасси ЗИЛ-157КЕ или 157КДЕ без специального кузова. В ее комплектацию входили пятиступенчатый компрессор с приводом от дизельного двигателя ЯМЗ-236 с предпусковым подогревателем, системы очистки и осушки воздуха, раздаточная рампа для отбора воздуха с различной величиной давления, пеналы для хранения рукавов и индикатор влажности. На ЗИЛ-157 монтировали также кислородоперекачивающую станцию ЗАК-41М для заправки ракетных систем.

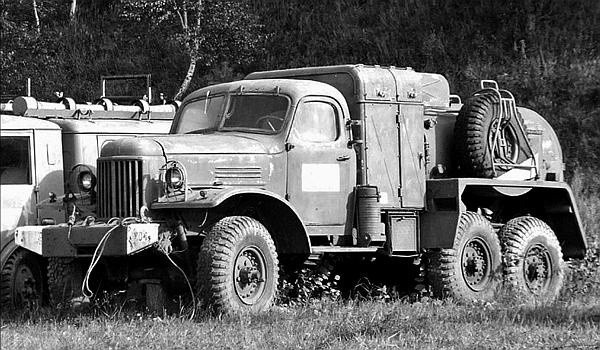

Машина 8Г17М1 на шасси ЗИЛ-157КЕГ для заправки баллистических ракет. 1963 год.

С 1959 года в состав средств наземной подготовки баллистического ракетного комплекса Р-12 (8К63) на шасси ЗИЛ-157 с кузовами КУНГ-1М устанавливали оборудование машин предстартовой подготовки 8Н213, для перевозки и проверки кабельного оборудования 8Н215 и 8Н216 и для перевозки запасных частей и принадлежностей 8Н331. В кузове КУНГ-1М на шасси ЗИЛ-157КЕГ с опорными домкратами размещалась также машина автономных испытаний 9В41 для контроля и проверки бортовых приборов ракет 8К14 (8К14-1) и боеголовок 8Ф44 комплекса 9К72. В ее состав входили средства проверки гироприборов, автомата стабилизации, счетно-решающих, коммутационных и взрывательных устройств, а также отвес для промеров горизонтальности вывешивания машины. Источником электроэнергии являлась автономная бензоэлектрическая станция ЭСБ-12-ВС/400 (8Н01). Полная масса автомобиля достигала 8500 кг. Сходная с нею машина горизонтальных испытаний 2В11 служила для проверки систем управления ракетами и подготовки их к заправке. Модернизированные варианты 9В41М и 2В11М монтировали на шасси ЗИЛ-131.

В состав большинства ракетных комплексов входили специальные транспортные средства для доставки на стартовую позицию частей ракет и перевозки запчастей, приборов и принадлежностей. Например, с 1965 года для хранения и перевозки головных частей ракет комплекса 9К72 служила машина-хранилище 9Ф21 на шасси ЗИЛ-157КЕ-1 с более мощным генератором и глухим кузовом КУНГ-1М, а для перевозки запасных частей, приборов, инструментов и принадлежностей для обслуживания и мелкого ремонта ракет 8К14 применялась так называемая машина ЗИП 2Щ1, представлявшая собой доработанный автомобиль ЗИЛ-157КГ с типовым фургоном КУНГ-1М со стеллажами, шкафами и ящиками. Для проведения обмывочных и нейтрализационных операций всех ракетных систем использовали специальные машины 8Т311, переставленные с ЗИС-151. Сведения по автомобильным средствам для транспортировки ракет и их частей, а также для проведения транспортно-заряжающих операций приведены далее.
