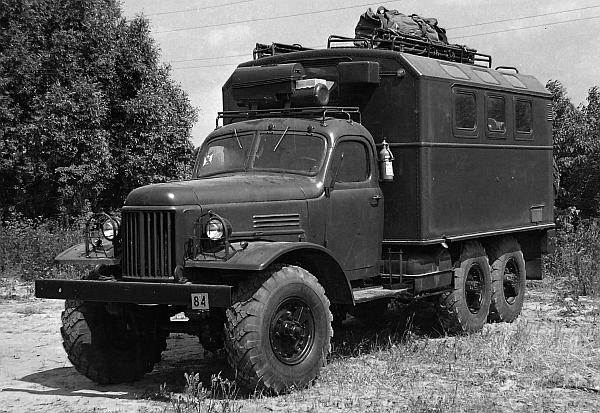

Шасси ЗИЛ-157КЕ с обитаемым каркасно-металлическим кузовом СН. 1962 год.

Опытный раздвижной кузов КР-157 переменного объема на шасси ЗИЛ-157КЕ. 1963 год.

Бескаркасные кузова К-66У1Д и К-66У1-ДП с панелями из армированного пенопласта и плоскими скосами крыши являлись удлиненными версиями типовых кузовов К-66. На грузовиках 157-й серии он использовался только для монтажа сравнительно легкого оборудования командно-штабных машин, радиостанций и ряда передвижных ремонтных средств. Специальных каркасно-металлических кузовов КМ для автомобилей ЗИЛ-157 разработано не было, поэтому на них монтировали варианты серий КМ-66 и КМ-131, созданные для ГАЗ-66 и ЗИЛ-131. Применительно к ЗИЛ-157 их использовали прежде всего для комплектации различных ремонтных мастерских, входивших в состав ПАРМ. На ряде мастерских использовался облегченный каркасно-металлический кузов КМ-66У1-ДВ с надколесными нишами и наружной обшивкой из алюминиевых листов, разработанный в КБ 38-го завода. В опытных образцах для ЗИЛ-157 были построены первые полностью остекленные кузова КР-157 переменного объема с выдвигавшимися в разные стороны боковыми секциями, где предполагалось размещать штабные пункты или войсковые столовые. На специальном двухосном полуприцепе, работавшем с седельным тягачом ЗИЛ-157В, устанавливался специальный бескаркасный кузов-фургон К-35 автобусного типа с пятью боковыми и семью окнами в пологой крыше.

Многочисленные радиостанции, радиолокационные пункты и штабные средства управления базировались в основном на автомобилях ЗИЛ-157ЕГ и ЗИЛ-157КЕГ двух первых поколений с экранированным электрооборудованием и питанием от внешней электросети или от собственной генераторной станции. Одной из первых радиостанций на таком шасси была модель РАТ-42 для связи Генерального штаба, представлявшая модернизацию станции РАТ 1930-х годов, которая после войны базировалась на ЗИС-151. В кузовах КУНГ-1 первого поколения и в модернизированных фургонах КУНГ-1М монтировалось оборудование ламповых радиостанций Р-102М2 (на двух автомобилях 157ЕГ), подвижной радиостанции Генштаба Р-110 образца 1958 года (на пяти машинах 157ЕГ), коротковолновой радиостанции средней мощности Р-118БМ оперативно-тактического звена (на базе 157КЕГ) и ультракоротковолновой Р-122, одной из первых советских мобильных станций тропосферной (космической) связи Р-121М «Лодка» (157ЕГ) с дальностью действия до 200 км. В них базировались также мощная коротковолновая радиостанция Генштаба Р-136 «Зубр» на четырех автомобилях, однополосная ультракоротковолновая средней мощности Р-137 «Бант» (157КЕГ), автономная мобильная 24-канальная радиорелейная станция Р-404 образца 1956 года на трех машинах, тяжелая автономная высокочастотная радиорелейная станция Р-406 «Левкой» образца 1961 года на трех автомобилях 157КЕГ, мобильная одноканальная радиорелейная дуплексная радиостанция Р-407 образца 1958 года и другие. В кузовах КУНГ-1М устанавливали ультракоротковолновый автоматический автономный радиопеленгатор Р-359 «Черемуха-1» (на двух автомобилях 157КЕГ) с дальностью обнаружения радиоточек до 300 км, а также серию аэродромных приемопередающих радиостанций Р-821, Р-824М, Р-837 и Р-845 для открытой и закрытой телефонной и телеграфной радиосвязи с летательными аппаратами и наземными объектами.

Вторыми по распространенности являлись кузова-фургоны К-66У1Д и К-66У1-ДП. В них монтировали автономную однополосную коротковолновую радиостанцию P-140 «Береза» фронтового и армейского звена с дальностью действия в разных режимах до 2,0 – 2,5 тыс. км, принятую на вооружение в 1968 году и размещенную на автомобиле ЗИЛ-157КЕГЛ и одноосном прицепе 1-P-3C с кузовом KУНГ-2. С 1976 года выпускалась коротковолновая лампово-транзисторная радиостанция средней мощности Р-140 «Полоса-Н» для двухсторонней связи в оперативных звеньях управления. В таком же кузове помещались ультракоротковолновый радиопеленгатор Р-363 (на базе 157КДЕГ) со складной дипольной антенной на крыше, автономная радиорелейная станция Р-409 и радиоприемный узел Р-450 на шасси ЗИЛ-157KЕГ. Особое место занимали принципиально новые средства радиолокационной службы на шасси ЗИЛ-157, в том числе компактная аэродромная радиолокационная станция РСП-7 для контроля за движением летательных аппаратов и обеспечения их посадки. Ее наиболее известный модернизированный вариант базировался на ЗИЛ-131.

П-12НА – автомобильный вариант стационарной радиолокационной станции метрового диапазона дальнего обнаружения П-12 «Енисей». Станция П-12 была разработана в 1954 – 1956 годах в СКБ-197, принята на вооружение в 1956 году и первоначально устанавливалась на специальном прицепе, обеспечивая дальность и высоту обнаружения самолетов до 200 и 25 км соответственно. По окончании испытания ее модернизированных вариантов повышенной надежности с 1963 года новая станция П-12НА базировалась на двух автомобилях ЗИЛ-157КЕГ с типовыми кузовами КУНГ. Она обладала увеличенными дальностью и потолком обнаружения, пятью новыми блоками, дистанционным управлением на расстоянии до 500 м и обеспечивала работу на высоте до 4 км над уровнем моря.

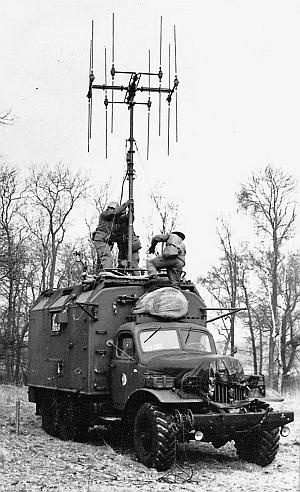

Шасси ЗИЛ-157КДЕГ с ультракоротковолновым пеленгатором Р-363 в кузове KУНГ-2. 1977 год.

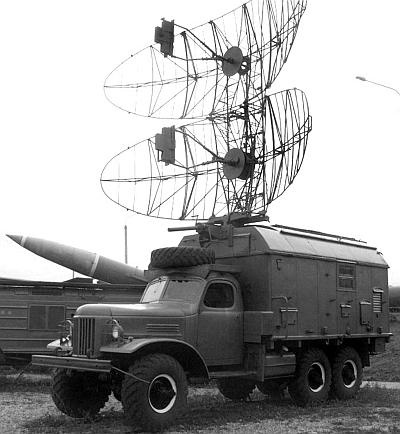

Радиолокационная станция П-15НМ «Тропа» в кузове КУНГ-1М на шасси ЗИЛ-157КЕГ.

П-15 «Тропа» (1РЛ13) – серия радиолокационных маловысотных станций воздушной разведки и целеуказания дециметрового диапазона, смонтированных на одном автомобиле ЗИЛ-157 с антенной системой и прицепом для агрегата питания. Разрабатывалась с 1952 года в НИИ-244 и в 1955 году была принята на вооружение. С 1959 года ее вариант П-15М базировался в фургоне КУНГ на шасси ЗИЛ-157ЕГ, а последующие версии П-15Н и П-15НМ 1960 – 1970-х годов с новой аппаратурой и повышенными возможностями размещались в кузовах К-66У1Д на автомобилях ЗИЛ-157КЕГ с прицепами. На крыше фургона располагалась двухэтажная антенная система, развертывавшаяся в боевое положение в течение 10 минут. Станция применялась в составе радиолокационных постов и пунктов управления зенитных и ракетных формирований тактического и оперативного звена ПВО, обеспечивая обнаружение быстролетящих целей на дальностях 10 – 160 км и высоте полета от 500 м до 6 км. Ее дальнейшим развитием стала радиолокационная станция П-19 «Дунай».

ФЛ-95 «Сосна» – первая советская легкая мобильная телескопическая мачта или ферменная опора (антенная машина) на шасси ЗИЛ-157. Разработана в середине 1950-х годов и применялась в подразделениях связи для механизированного подъема и развертывания антенных устройств массой до 500 кг. Установка снабжалась собственной гидравлической системой с приводом от коробки отбора мощности автомобиля, служившей для активации подъемного механизма и выносных опор. С конца 1950-х годов первый вариант использовался для обслуживания многоканальной радиорелейной станции Р-404.
