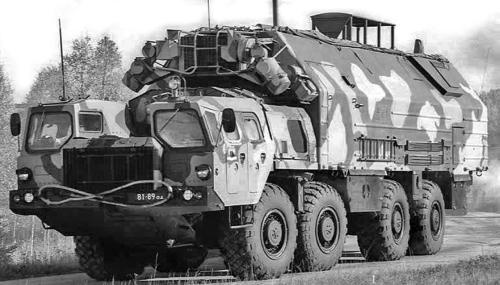

Машина связи МС-1 (15В82) комплекса «Пионер УТТХ» в кузове 2212 на шасси МАЗ-543А

К средствам универсального назначения можно отнести машины связи различной комплектации Краснодарского приборного завода (КПЗ), носившие обобщенные наименования МС-1 и МС-2 и рассчитанные в первую очередь на применение в составе подвижных командных пунктов различных СРК РВСН. Машина связи № 1 или МС-1 применялась для организации тропосферной радиосвязи с высшими звеньями управления. Первоначально ее коротко– и ультракоротковолновое ламповое оборудование размещалась в аппаратной среднеразмерного остекленного кузова 2212 на шасси 543А, во втором отсеке находилось помещение боевого дежурства со стойками и ящиками для оружия, в третьем – два автономных дизель-генератора АДА-12 мощностью по 12 кВт. Кузов снабжался отопителями, фильтровентиляционной установкой или кондиционером, на крыше устанавливали несколько телескопических и штыревых антенн. Впервые в варианте 15В57 машина МС-1 применялась в командных пунктах СРК «Темп-2С», «Пионер» и «Пионер-К». Затем в исполнении 15В82 входила в СРК «Пионер УТТХ», а в дивизионах комплексов «Тополь» служила в варианте 15В179 с модернизированным оснащением на электронной базе. В составе подвижного запасного командного пункта 15В119 ракетной дивизии «Выбор» она находилась под индексом 15В133.

Машина связи № 2 или МС-2, более известная как тяжелая радиорелейная радиостанция Р-406ВЧ «Торф-2» высшего командного звена, была разработана в 1960 году по заказу РВСН и принята на вооружение в 1963-м. Совместно с другими средствами она входила в состав подвижных командных пунктов системы РВСН и служила для организации радиорелейной связи с Генеральным штабом, штабами армий и фронтов, для организации связи и управления в подразделениях ракетных комплексов на марше, в районах дислокации и контроля за работоспособностью всех элементов комплексов. Первые образцы МС-2 монтировали на шасси 543А, но с середины 1970-х годов ее основой стал автомобиль МАЗ-543М. Их аппаратная с ультракоротковолновым комплексом приемопередающих устройств 15Э1061 «Брелок» и помещение дежурного расчета находились в двух отсеках короткой герметизированной кабины управления, представлявшей собой переднюю часть типового кузова-фургона 6702. На открытой задней секции рамы автомобиля размещалось складное антенно-мачтовое устройство с комплектом из двух тарельчатых антенн тропосферной связи. В составе РВСН впервые под индексом 15В75 машину МС-2 включили в полковой подвижный командный пункт «Барьер» СРК «Темп-2С» и «Пионер», вариант 15В175 входил в комплекс «Тополь». В подвижном запасном командном пункте 15В119 ракетной дивизии «Выбор» она имела обозначение 15В134.

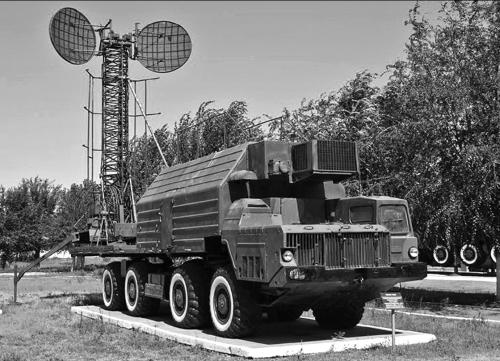

Машина связи МС-2 (Р-406ВЧ «Торф-2») с антенно-мачтовым устройством на базе МАЗ-543М

Вторую еще более многочисленную категорию составляли автономные машины подготовки и пуска (МПП), входившие в подвижные командные пункты дивизионов различных ракетных комплексов и служившие для организации непрерывного контроля параметров всех систем, подготовки пуска ракет и обеспечения боевого дежурства. Вместе с ними в составе ракетных полков и дивизий находились машины боевого управления (МБУ), осуществлявшие контроль всех параметров, оперативное управление и связь в ракетных системах. Такие машины создавали для каждого вида СРК и конкретного применения, друг от друга они отличались лишь внутренней комплектацией. Все они базировались в среднеразмерных кузовах 2210/2212 или 6702 на шасси 543А/543М с двумя-тремя отсеками со световыми люками на обоих покатых скосах крыши, боковыми и задними дверями и блоком жизнеобеспечения на передней внешней стенке. Внутри них находилось от двух до шести рабочих мест, пульты оператора и командира экипажа, аппаратура управления и средства спецсвязи. Источниками питания являлись собственный электрогенератор мощностью 10 кВт, подвижная электростанция или внешняя электросеть. Первые МПП 15В56 и МБУ 15В55 появилась в подвижных командных комплексах «Барьер» СРК «Темп-2С» и «Пионер». За ними последовала машина боевого управления 15В81 ракетного полка СРК «Пионер УТТХ», в дивизионах разных модификаций комплексов «Пионер» состояла МПП 15В116. Варианты МПП 15В132 и МБУ 15В129 входили в состав подвижного запасного командного пункта 15В119 ракетной дивизии «Выбор».

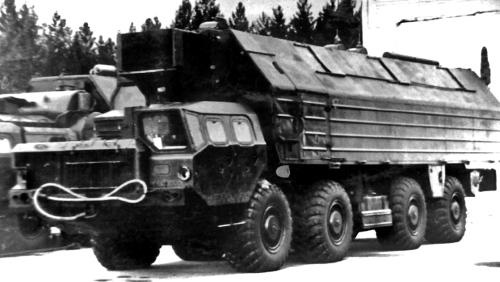

Машина подготовки и пуска 15В116 на шасси МАЗ-543М для комплексов «Пионер»

Комплектные командные пункты (кабины) управления 15В96 «Барьер-М» и 15В131 «Вымпел» комплекса «Пионер УТТХ» были составлены из набора машин связи 15В82, МБУ 15В81 и МПП 15В132. В подвижный командный пункт ракетного полка комплексов «Тополь» входили две МБУ 15В167 и 15В168, размещенные в удлиненных стандартизованных фургонах 7903 на шасси МАЗ-543М. Вместе с ним габаритная длина составляла 15,9 м, высота – 4,4 м. При боевой массе 43,5 т максимальная скорость на грунтовых дорогах не превышала 40 км/ч. В состав гусеничного СРК 15П699 с межконтинентальной ракетой РТ-20П (8К99) входила МБУ 15Н809. Машину боевого управления 15В203 на шасси 543А планировалось использовать в подразделениях командных ракет дивизионов СРК 15П656 «Горн» и в составе подвижного командного пункта 15В236 комплекса «Периметр».

В береговой артиллерийский комплекс «Берег» входил центральный пост управления огнем А222-Ц1 на автомобиле МАЗ-543М с четырьмя домкратами, в типовом кузове которого имелись пять рабочих отсеков. В них располагались места операторов и новая помехозащищенная система управления огнем БР-136 «Подача», обеспечивавшая круговую радиолокационную разведку в любое время суток на дистанции до 35 км, телевизионно-оптическое наблюдение за надводной обстановкой с одновременным сопровождением четырех целей и управление огнем артиллерийской установки. В комплект поста входили лазерный дальномер и двухкоординатный радиолокатор, для подъема которого в крыше кузова имелся проем с крышкой, а также средства связи, места для отдыха боевого расчета и системы жизнеобеспечения с питанием от дизель-генератора переменного тока мощностью 30 кВт, расположенного в изолированном переднем отсеке. Время приведения поста в боевую готовность – 3 минуты. Габаритная длина машины – 15,2 м, боевая масса с экипажем из шести человек – 43,8 т.

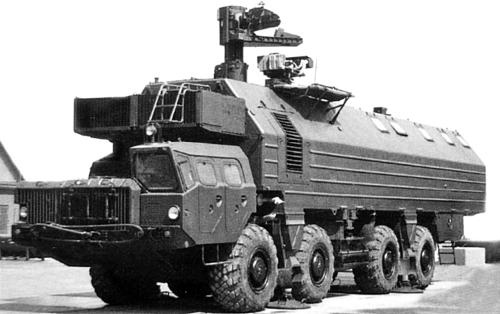

Главный пост управления А222-Ц1 берегового артиллерийского комплекса «Берег». 1987 год

Новые радиолокационные станции (РЛС) и командные пункты на шасси МАЗ-543М появились с поступлением в войска ПВО мобильных зенитных систем С-300. Для них была разработана и внедрена достаточно сложная, дорогостоящая и эффективная система обнаружения, идентификации и сопровождения воздушных объектов, передачи информации на командные пункты и наведения ракетного удара по практически любым воздушным целям. В нее входили РЛС обнаружения разного уровня и радиолокаторы подсвета и наведения ракет, которые одновременно осуществляли обзор всего воздушного пространства, полностью исключая пропуск опасных объектов, перемещавшихся на всех высотах, в том числе на предельно малых с огибанием рельефа местности, а также целей, летящих в любых направлениях в условиях отражения от местных предметов и активного противодействия со стороны противника.
