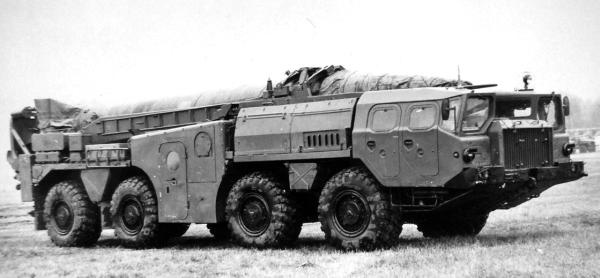

Пусковая установка 9П117 оперативно-тактического комплекса 9К72 на шасси МАЗ-543. 1965 год

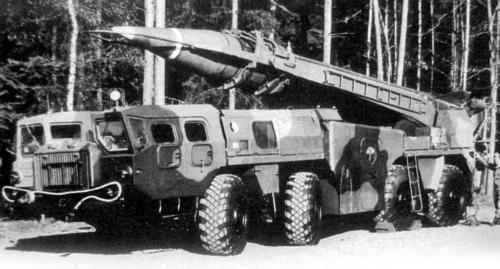

Пусковая система 9П117М1-1 экспортного варианта ракетного комплекса 9К72. 1970-е годы

Полная масса СПУ 9П117 и 9П117М без ракет составляла 30,6 т, в боевом положении с заправленными ракетами – 37,4 – 39,0 т. Габаритные размеры в транспортном состоянии – 13 360x3050x3330 мм, высота в положении пуска – 13670 мм. Максимальная крутизна преодолеваемого подъема – 18º, боковой крен – 15º. Запас хода при движении по грунтовым дорогам – 500 км. Под экспортным индексом Р-300 поставки ОТРК 9К72 осуществлялись в страны Варшавского договора, Ближнего Востока и Юго-Восточной Азии.

На предварительной стадии эскизного проектирования будущего ОТРК 9К76 «Темп-С» с твердотопливной ракетой, созданной в НИИ № 1, в ОКБ завода «Баррикады» с середины 1959 года под руководством Г. И. Сергеева было разработано несколько проектов разных видов шасси для СПУ – Бр-253 на двух автомобилях и Бр-254 на полуприцепе с тягачом МАЗ-537, но до их реализации дело не дошло. Параллельно с ними в ОКБ работали над аналогичной полуприцепной пусковой установкой Бр-225 (9П11) комплекса 9К71 «Темп» с жидкостной ракетой. Она была построена в конце 1961 года, но оказалась слишком тяжелой. Летом 1962-го с ее перестановкой на шасси МАЗ-543 появился новый ОТРК 9К72, что дало толчок к созданию аналогичной СПУ перспективного комплекса «Темп-С». Его разработка проводилась в соответствии с ПСМ от 5 сентября 1962 года. В ноябре того же года началось проектирование СПУ Бр-278 на перспективном шасси МАЗ-543А. Ее прототип появился в марте 1963 года, в декабре был установлен на автомобиле и затем в течение еще двух лет проходил испытания и стрельбы. В декабре 1965 года комплекс 9К76 с пусковой установкой 9П120 поступил на вооружение. Впервые он был представлен на параде в Москве 7 ноября 1967 года, а затем его развертывание и комплектование новыми машинами обеспечения продолжались до начала 1988 года.

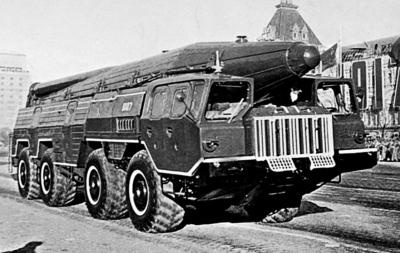

Пусковая установка 9П120 оперативно-тактического комплекса 9К76 «Темп-С» на базе МАЗ-543А. 1967 год

СПУ 9П120 на шасси МАЗ-543А служила для пуска двухступенчатых твердотопливных баллистических ракет 9М76 и 9М76М с химической или ядерной боевой частью мощностью 300 Кт, размещавшихся в специальном герметизированном ТПК с системой обогрева. Их стартовая масса составляла 9,3 – 9,7 т, длина 12 380 – 12 780 мм, дальность стрельбы – 800 – 900 км. Шасси оборудовалось бортовыми кузовными отсеками с входными дверями и местами для боевого расчета и дополнительным гидронасосом для питания бортовой гидравлической системы, служившей только для привода гидроопор и подъема стрелы вместе с ТПК в вертикальное боевое положение для запуска ракеты со стартового стола. В отличие от комплекса 9К72 на СПУ 9П120 находился только пульт управления температурным режимом контейнера, а все остальное оборудование размещалось в спецмашинах на шасси грузовиков «Урал-375Д». Время подготовки установки из походного состояния в боевое составляло 25 минут. Габариты СПУ в транспортном положении – 13 260x3100x3450 мм.

Вместе с существенным упрощением и облегчением СПУ пришла необходимость создания для нее еще нескольких транспортных и перегрузочных средств, также смонтированных на шасси МАЗ-543А. Основная транспортная машина 9Т215 служила для хранения и перевозки съемного и разъемного ТПК с одной ракетой 9М76 без головной части и внешне отличалась от СПУ отсутствием средств подъема ракеты и пускового стола. Вторая транспортная машина 9Т219 применялась для хранения и доставки ядерных боеголовок в термоизолированном ТПК с системой поддержания заданной температуры. Перегрузку обоих контейнеров на пусковую установку в течение 30 минут осуществлял 25-тонный войсковой автокран 9Т35. К концу 1987 года в Советской Армии находилось 135 систем «Темп-С», их небольшое количество экспортировали в ГДР и Чехословакию. Этот комплекс вошел в Договор о сокращении РСМД, был снят с вооружения и в период с августа 1988-го до 25 июля 1989 года ликвидирован вместе с системами обеспечения.

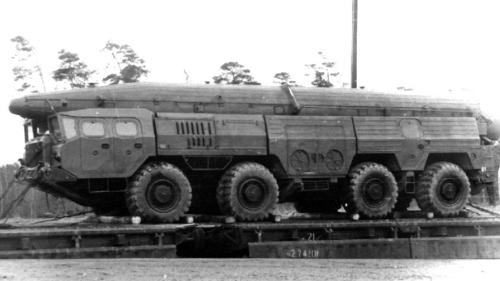

Машина 9Т215 для перевозки транспортно-пускового контейнера с ракетой комплекса «Темп-С»

С момента создания и до настоящего времени эта РСЗО остается самой мощной, точной и дальнобойной отечественной колесной системой залпового огня серийного изготовления и одной из самых совершенных и лучших в мире, не имевшей иностранных аналогов. В начале 1980-х годов ее разработало тульское ГНПП «Сплав». После государственных испытаний она была принята на вооружение 19 ноября 1987 года как РСЗО 9К58 «Смерч» и одновременно поступила на Пермский машзавод для серийного производства. Ее основой являлась пусковая установка 9А52 или боевая машина БМ-30 на шасси МАЗ-543М с оригинальным П-образным пакетом из 12 гладкостенных трубчатых направляющих калибра 300 мм, с которых производился одиночный или групповой пуск нескольких типов реактивных снарядов серии 9М55 длиной 7200 мм и массой 800 – 810 кг, разработанных в институте МИТ. Они снабжались твердотопливными двигателями, системой управления, раскрывающимся стабилизатором, фугасными, кассетными осколочными, противотанковыми зарядами и самонаводящимися боевыми частями. С внутренней стороны направляющие имели П-образные винтовые пазы для предварительной раскрутки снарядов вокруг продольной оси, что обеспечивало стабилизацию их полета, повышенную точность попадания (до 150 м) и поражение сил противника на площади до 40 гектаров при дальности стрельбы от 20 до 70 км. Артиллерийская часть монтировалась в задней части шасси на поворотной платформе с системой электроприводов, подъемными, поворотными и уравновешивающими устройствами, прицельными приспособлениями и вспомогательным оборудованием. Базовое шасси оснащалось гидронасосом, дополнительным электрогенератором и двумя гидравлическими опорами между колесами третьего и четвертого мостов, позволявшими вывешивать заднюю часть машины при стрельбе. За моторным отсеком находилась закрытая остекленная кабина с рабочими местами для четырех членов боевого расчета, в распоряжении которых имелись средства радиосвязи, аппаратура ведения огня и дистанционный пульт управления. Масса машины без вооружения – 33,7 т, полная боевая – 43,7 т. Габаритные размеры в транспортном положении – 12 370x3100x3100 мм. Максимальная скорость соответствовала базовому шасси (60 км/ч), запас хода – 850 км.

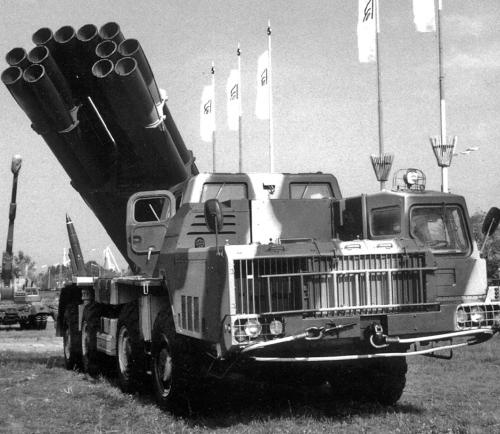

Пусковая установка 9А52 системы залпового огня 9К58 «Смерч» на шасси МАЗ-543М. 1987 год
