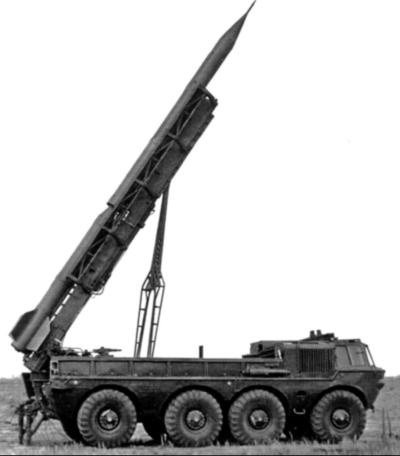

Пусковая установка 2П21 (Бр-226-II) ракетного комплекса 2К6 «Луна» на шасси ЗИЛ-135. 1959 год

С 29 октября по 10 декабря 1959 года были собраны три опытные амфибии ЗИЛ-135Б (по своей традиции Грачев индекс А опускал), специально рассчитанные на монтаж СПУ «Луна». В отличие от модели 135 на них монтировали два 110-сильных мотора ЗИЛ-123Ф, уже опробованных на бронетранспортерах и оснащенных усиленной системой охлаждения и предпусковыми подогревателями. Кроме того, база передней и задней пары колес возросла на 200 мм (до 2200 мм), что привело к повышению плавности хода и небольшому удлинению кузова, габаритной длины машины – до 9,0 м и радиуса поворота – до 12 м. Автомобили поступили в Бронницы на испытания, но к тому времени надобность в них уже отпала: непозволительная и крайне опасная неустойчивость ракетной системы на плаву предопределила их дальнейшую судьбу. Работы по амфибии были прекращены «как по устаревшему образцу» и затем переориентированы на аналогичные специально доработанные для ракетных нужд сухопутные шасси ЗИЛ-135Е и 135Л. В ходе этих работ появились новые стеклопластиковые кабины, поэтому было решено при участии специалистов МВТУ имени Н. Э. Баумана в опытном порядке использовать пластик и для создания водоизмещающих корпусов плавающих машин. Единственная «пластмассовая» амфибия ЗИЛ-135Б2 была собрана в июле 1962 года на одном из прежних шасси ЗИЛ-135Б. Она носила второй неофициальный индекс ЗИЛ-135БП и снабжалась упрощенным более обтекаемым корпусом с улучшенными гидродинамическими свойствами. Ее успешные испытания подтвердили возможность создания столь крупных пластиковых корпусов, но к тому времени подобные военные амфибии тоже оказались невостребованными: их уже заменяли специальные плавающие машины со стальными корпусными шасси.

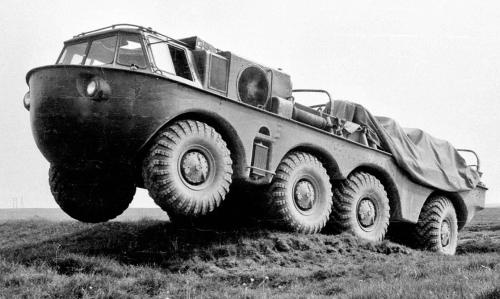

Удлиненная амфибия ЗИЛ-135Б с двумя бензиновыми агрегатами по 110 л.с. 1959 год

Следующий малоизвестный 8-тонный автомобиль-шасси ЗИЛ-135Е являлся первой переходной моделью от амфибии ЗИЛ-135 к обширной сухопутной серии 135 с принципиально новой компоновкой. Он был выполнен по требованиям Главного артиллерийского управления (ГАУ) Министерства обороны СССР и вобрал в себя большинство идей и конструктивных решений своих предшественников, став родоначальником всех последующих типов машин. Два опытных образца ЗИЛ-135Е были собраны 4 и 21 апреля 1960 года и 23 июня одновременно с машиной ЗИЛ-135К представлены председателю Совета Министров СССР Н. С. Хрущеву. По механическим узлам они имели максимальную унификацию с плавающими машинами ЗИЛ-135, но вместо бортового кузова на них осталась только открытая рама, а расстояние между средними и крайними осями возросло до 2400 мм. Новые шасси также оборудовали двумя силовыми агрегатами и автоматической бортовой трансмиссией, а главными новинками стали бензиновый двигатель ЗИЛ-375Я и бескаркасная стеклопластиковая кабина, а также базировавшаяся на них первая сухопутная колесная ракетная система «Луна».

Проектирование автомобиля ЗИЛ-135Е проводилось в СКБ с июля 1959 года, когда плавающее шасси ЗИЛ-135 с пусковой установкой потерпело полный провал. Сухопутный ЗИЛ-135E получил усиленную сварную раму с двумя стальными лонжеронами швеллерного профиля, четырьмя поперечинами, диагональными двутавровыми раскосами и ребрами жесткости. При отсутствии какого-либо корпуса, водометов и увеличении колесной базы машина имела открытую по всей длине раму с монтажной высотой около 1 м для установки специзделий, а упразднение подвески способствовало повышению боковой устойчивости. На этом автомобиле впервые начали устанавливать смещенную вперед 3-местную стеклопластиковую кабину характерной и хорошо известной обтекаемой формы без металлического каркаса, склеенную эпоксидной смолой из 11 пластиковых панелей и имевшую внутри ряд стальных крепежных деталей. Необходимую жесткость и повышенные звуко– и термоизоляционные качества обеспечивали пенополиуретановые уплотнители в полостях между панелями. На ее передней внешней стенке имелись три неглубокие выштамповки для размещения световых приборов и имитации решетки радиатора, под ними располагался полукруглый бампер, а для предохранения окон на коротком полукапоте и на крыше крепили специальные щиты. Из пластика собирали также вмонтированные в заднюю часть кабины два топливных бака вместимостью по 340 л, облицовку моторного отсека с боковыми вентиляционными окнами и надколесные крылья. Главным достоинством стеклопластика была стойкость к воздействию пламени, высоких температур и давления выхлопных газов, возникавших при запуске ракеты: он не деформировался, а просто прогибался и затем возвращался в первоначальную форму. Кроме того, пластиковые детали не боялись коррозии и облегчали ремонт. Для дополнительной защиты экипажа все окна снабжались съемными наружными броневыми экранами. В целом все вместе синтетические элементы обеспечивали некоторое сокращение массы автомобиля, однако стеклопластиковая кабина все-таки весила на 90 кг больше, чем цельнометаллическая 4-местная от уже выпускавшегося тягача МАЗ-537.

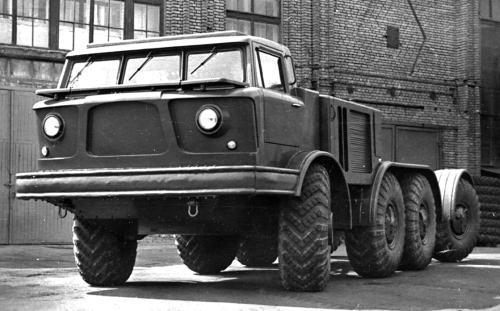

Шасси ЗИЛ-135Е с автоматической трансмиссией и новой пластиковой кабиной. 1960 год

Единственной новинкой в механической части ЗИЛ-135Е стали два опытных 180-сильных двигателя ЗИЛ-375Я с расположенными с обеих сторон моторного отсека радиаторами охлаждения по образцу амфибий ЗИЛ-485 и автоматическим управлением положения жалюзи. По сравнению с ЗИЛ-135 общая конструкция трансмиссии осталась без изменений, только понижающий двухступенчатой планетарный демультипликатор с измененными передаточными отношениями был переставлен за коробку передач и обеспечивал повышенные тягово-динамические свойства автомобиля. Кроме того, раздаточные коробки получили систему пневматического управления и лишились отборов мощности. Все остальные агрегаты ходовой части также были сохранены, но несущественно доработаны. Колесная база автомобиля возросла до 6300 мм (2400+1500+2400 мм), колея всех колес увеличилась до 2342 мм. Габаритные размеры – 9270x2800x2530 мм, дорожный просвет под рамой – 580 мм, под мостами – 475 мм. Радиус поворота – 12,5 м. Снаряженная масса шасси – 8,9 т, полная допустимая – 18 т. Эксплуатационный расход топлива – 134 л на 100 км.

10 мая 1960 года оба шасси прибыли на завод «Баррикады». В начале сентября на них смонтировали две СПУ 2П21 (Бр-226-II) тактической системы «Луна» для пуска осколочно-фугасных ракет ЗР-9 – первая с артиллерийской частью С-123А и вторая с направляющими из трубных опор конструкции А. А. Шабанова. Снаряженная масса первой системы составила 14 050 кг, боевая с полной заправкой и готовой к пуску ракетой – 16,3 т. Затем обе СПУ были представлены военному руководству в Москве и в Бронницах, прошли цикл стрельб, доводок и различных испытаний. Они проводились до марта 1962 года на шоссе, грунтовых дорогах, на полигоне 21 НИИИ, в песках и на болотистой местности. Машина достаточно легко форсировала инженерные преграды, преодолевала броды и болота глубиной 1,0 – 1,2 м, но при ее выходе на шоссе военные впервые осознали реальный смысл странного термина «галопирование». Оно спонтанно возникало на скоростях 22 – 28 км/ч и свыше 55 км/ч, заставив ограничивать скорость передвижения СПУ по грунтовым трассам величиной 40 км/ч и на шоссе – 55 км/ч. Окончательный вывод оказался слишком категоричным: «Автомобиль ЗИЛ-135Е не может быть рекомендован для вооружения СА». Главными недостатками являлись отсутствие подвески, снижавшее скоростные качества и вызывавшее галопирование, сложность двухмоторной схемы, недостаточная надежность агрегатов, трудоемкость обслуживания, повышенная на 920 кг масса, малая грузоподъемность, высокий расход топлива, в 2 – 3 раза превышавший этот показатель серийных армейских грузовиков, и заниженная скорость движения на шоссе, не достигавшая военных требований о максимуме в 75 – 80 км/ч. Из двух артиллерийских систем был выбран вариант С-123А с условием доработки.
