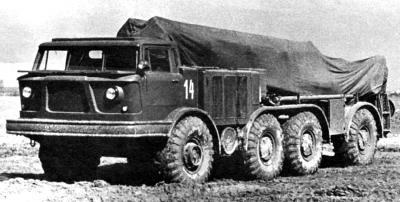

ЗИЛ-135Е с пусковой установкой 2П21 «Луна» и артиллерийской частью С-123А. 1960 год

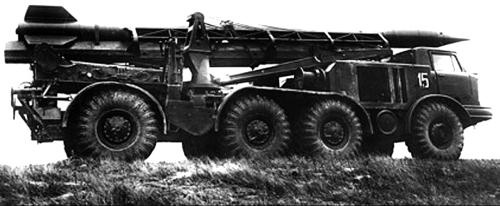

Пусковая установка 2П21 комплекса «Луна» с направляющими конструкции Шабанова. 1960 год

Вообще Минобороны вынашивало далеко идущие планы применения этого шасси. В 1960 году на нем предполагалось монтировать пусковую установку Бр-217 зенитно-ракетного комплекса «Марс» с артиллерийской частью С-122А и ракетами ЗР-1 с дальностью стрельбы 10 км, а также устанавливать тактическую систему «Онега» с ракетой 3М1 с дальностью полета 50 – 70 км. Из-за заложенных в конструкцию автомобиля существенных недостатков этим задумкам не было суждено сбыться. Впрочем, уже на первом этапе испытаний автомобилей ЗИЛ-135Е Грачев приступил к разработке нового ракетного шасси ЗИЛ-135Л с подвеской, но между ними стояла еще одна знаковая машина ЗИЛ-135К, сыгравшая не менее важную роль в создании советских ракетных комплексов.

Параллельно с созданием автомобиля ЗИЛ-135Е Грачев работал над новым длиннобазным шасси ЗИЛ-135К грузоподъемностью 10,5 т, также не имевшим подвески, но выполнявшим важное целевое предназначение – установка 12-метровых транспортно-пусковых контейнеров (ТПК) с мощными высокоточными крылатыми ракетами С-5, разработанными в 1958 – 1959 годах в ОКБ-52 под руководством конструктора В. М. Челомея. Первое шасси ЗИЛ-135К собрали 18 мая 1960 года. В отличие от предыдущих автомобилей, его концепция, проходимость и маневренность были продиктованы заданием по размещению конкретного ракетного комплекса, не рассчитанного на дальние переезды по шоссе или работу на местности. Общие требования к нему были выработаны с военным заказчиком и субпоставщиками еще в декабре 1959 года, а общая конструкция определилась в январе 1960 года. Ведущим конструктором по теме 135К был назначен Ю. В. Балашов.

Главной особенностью автомобиля ЗИЛ-135К являлась особо длинная колесная база в 7,6 м, а также высокая угловатая кабина, перенесенная на передний свес рамы, установленная над моторным отсеком и со временем ставшая еще одной «визитной карточкой» первых разработок СКБ ЗИЛ и последовавших за ними брянских спецшасси. В остальном новая машина мало чем отличалась от только что построенных шасси ЗИЛ-135Е. В ее моторном отсеке под кабиной также стояли два 180-сильных двигателя ЗИЛ-375Я с двумя предпусковыми подогревателями П-100, работавшие с автоматической 3-ступенчатой коробкой передач и бортовой трансмиссией, а все конструктивные изменения были связаны с выдающейся длиной машины. При этом основные агрегаты уже не составляли единого силового блока, а монтировались раздельно и были разнесены вдоль всей рамы – от выдвинутых далеко вперед двигателей до колес последнего четвертого моста, соединенных между собой системой карданных валов. Они связывали оба мотора со своими гидромеханическими трансмиссиями с демультипликаторами, а затем с горизонтальными раздаточными коробками, от которых крутящий момент далее передавался карданами на угловые редукторы двух пар передних колес и двух задних, оснащенных собственными встроенными в ступицы редукторами. Кроме того, обе «раздатки» снабжались отбором мощности для привода двух электрогенераторов и гидронасоса. Особо прочная рама была сварена из швеллерных лонжеронов, двух передних балок и десяти поперечин двутаврового профиля. Для управления передними и задними колесами служила достаточно сложная и длинная система тяг и рычагов с гидроусилителями. Общая конструкция тормозной системы не изменилась, но фактически стала двухконтурной с раздельным приводом двух пар передних и задних колесных барабанных тормозов. Шасси было оборудовано регулированием давления воздуха в шинах, бездисковыми колесами и 10-слойными шинами прежнего размера (16,00 – 20), герметизированным экранированным электрооборудованием напряжением 12 В и одним баком на 560 л бензина.

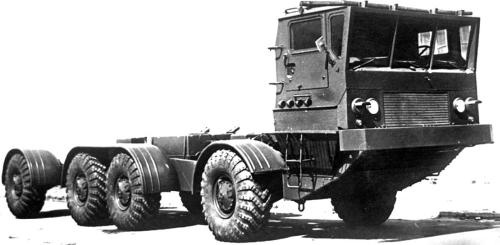

Прототип длиннобазного шасси ЗИЛ-135К с пластиковой кабиной над двигателем. 1960 год

Первый вариант автомобиля ЗИЛ-135К получил пластиковую кабину от ЗИЛ-135Е, которая была смонтирована над моторным отсеком, защищенным снизу округлым алюминиевым поддоном. С апреля 1961 года применялась новая упрощенная 3-местная стеклопластиковая кабина с плоской передней панелью и двумя парами фар, откидным предохранительным щитом на крыше, треугольными угловыми окнами и обратным наклоном трех лобовых стекол – для исключения их демаскирующего бликования. В распоряжении водителя имелось регулируемое сиденье, двое сопровождающих размещались на одном расширенном пассажирском месте. Кабина снабжалась двумя жидкостными отопителями и обдувом лобовых стекол. В систему вентиляции свежий воздух поступал через дверные окна и люки в наклонной части пола, а для подачи его в системы питания двигателей служили воздухозаборники под дверями и в задней части кабины.

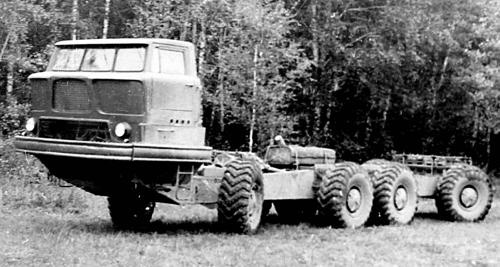

Второй образец шасси ЗИЛ-135К с новой стеклопластиковой кабиной. 1961 год

Колесная база шасси имела вид 3000+1600+3000 мм, колея и дорожный просвет не изменились. Габаритные размеры составили 11 353x2800x3170 мм. Снаряженная масса – 10,5 т, полная допустимая – 21 т. Максимально допустимая скорость на шоссе – 55 км/ч, контрольный расход топлива – 100 л на 100 км, запас хода – 500 км.

На первых заводских испытаниях автомобиль преодолевал рвы шириной 2,4 м, подъемы крутизной 29º и 1,2-метровый брод, но на ровной дороге из-за чрезмерной длины у него еще сильнее проявлялись две зоны резонансных колебаний, а при движении с малыми скоростями – монотонные подпрыгивания машины. Государственные испытания опытного образца 135К были проведены в 21 НИИИ в начале лета 1960 года. О своих впечатлениях от этой необычной машины вспоминает председатель госкомиссии военный водитель-испытатель Т. Р. Папенко: «С первых же дней у автомобиля были выявлены серьезные конструктивные и эксплутационно-компоновочные недостатки, которые конструктивной доработкой не могли быть устранены. Представьте себе, как можно перенести поездку, когда на скорости движения 50 км/ч автомобиль галопирует и отрывается от опорной поверхности на 30 – 40 см. Я сумел убедить заказчика, Главное артиллерийское управление Минобороны, отказаться от его серийного производства, лишь вызвав их представителя и прокатив его на испытуемых машинах». И все-таки военные не вняли советам специалиста, ведь 23 июня им предстояло демонстрировать Н. С. Хрущеву машину с уже установленной на ней ракетной системой.

Одновременно в ОКБ-476 завода «Дзержинец» под руководством главного конструктора А. Ф. Федосеева на шасси ЗИЛ-135К проводилась разработка новой СПУ 2П30 ракетного комплекса 2К17, не имевшего зарубежных аналогов. Она служила для запуска фронтовых крылатых ракет С-5 (ФКР-2 или 4К95) с фугасной, ядерной или химической боевой частью на дальность от 80 до 500 км. Первая СПУ появилась 7 июня 1960 года, когда на ЗИЛ-135К с кабиной первого образца установили цилиндрический контейнер для транспортировки и запуска высокоточной двухступенчатой крылатой ракеты С-5 длиной около 10 м со стартовой массой 4 т и увеличенной мощностью боезаряда. Она являлась сухопутным вариантом морской ракеты П-5Д, принятой на вооружение в июне 1959 года для подводных лодок. Для размещения в достаточно компактном ТПК ее аэродинамические рули и стабилизатор складывались. В процессе привязки позиции СПУ, установки ее в строго горизонтальное положение и прицеливания применялось специальное устройство, а все вычисления производились на логарифмической линейке. Для выполнения этих операций машина вывешивалась на четырех винтовых домкратах с приводом червячных механизмов от индивидуальных гидромоторов, позволявших достаточно точно горизонтировать ее на любых поверхностях. При подготовке к боевому применению при помощи гидромеханического подъемного механизма ТПК приподнимался на угол 20º, обеспечивая наклонный старт ракеты, после чего рули и стабилизатор автоматически раскладывались. Все оборудование управления системами СПУ помещалось внутри кабины, а запуск ракеты можно было осуществлять с выносного пульта с 50-метровым кабелем. Габаритные размеры СПУ составляли 13 500x2860x3530 мм, допустимая скорость движения не превышала 40 км/ч. В конце июня установку показали Хрущеву, который остался доволен солидным внешним видом боевой машины и утвердил применение шасси 135К в качестве носителя пусковой установки крылатых ракет. Свой первый залп она произвела 21 июля 1960 года.
