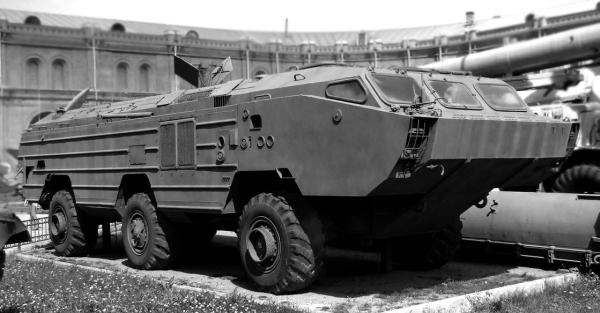

Специальное плавающее шасси БАЗ-5921 для ракетного комплекса 9К79 «Точка». 1976 год

Параллельно с созданием боевой части ТРК «Точка» в СКБ Брянского автозавода под руководством главного конструктора И. Л. Юрина проводилось проектирование плавающих корпусных шасси 5921 с 4-местной кабиной для пусковой установки и 5922 для ТЗМ с 2-местным отсеком управления. Ведущими конструкторами являлись соответственно А. И. Кирюшкин и И. В. Гринченко. Вполне естественно, что их конструктивной основой являлись выпускавшиеся в то же время уже опробованные и испытанные заднемоторные машины 5937/5939 ЗРК «Оса», а перестановка силового агрегат в среднюю часть шасси фактически не привела к существенным изменениям в конструкции их агрегатов и основных параметров. На максимально унифицированных шасси 5921/5922 устанавливали прежние бортовые трансмиссии, подвеску, пневмогидравлическую тормозную систему, рулевое управление, систему регулирования давления воздуха в шинах, водометные движители, электрооборудование и набор дополнительного оснащения. В принципе на них использовался тот же 300-сильный дизельный двигатель с дублированной системой запуска, но он имел маркировку 5Д20К-300 и отличался более мощной системой охлаждения с двумя радиаторами и предпусковым подогревателем повышенной мощности. В трансмиссии насчитывалось 18 карданных валов: два дополнительных вала служили для вращения электрогенератора привода спецоборудования. Новыми считались усиленные шины И-247Б прежнего размера 1200x500-508. Единственной реальной новинкой стал более крупный и высокий сварной герметичный корпус увеличенной вместимости с новой планировкой, центральным расположением моторного отсека и двумя рабочими помещениями – переднее отделение управления с двумя входными люками в крыше и кормовое для размещения специального оборудования. Глубокая наследственность при разработке машин 5921/5922 отразилась также и в идентичности большинства основных параметров обоих поколений: прежние колесная база (2800+2600 мм), колея, скорости передвижения, почти все параметры проходимости, единая снаряженная масса (11,3 т) и даже тот же контрольный расход топлива. Исключение составляли сокращенные дорожный просвет (357 мм), ширина преодолеваемого рва (до 1,5 м) и эксплуатационный расход топлива – максимум 124 л на 100 км.

Прототипы спецшасси 5921 и 5922 были построены в конце 1971 года и пошли на волгоградский завод «Баррикады» под спецкомплектацию, их серийное производство началось в мае 1974 года, то есть за два года до официального принятия ТРК «Точка» на вооружение. Приобретя опыт изготовления сварных каркасных кузовов предыдущей серии 5937/5939, корпусы новых машин стали собирать на механизированных стендах с фиксацией основных элементов, а каркас крыши – на стенде с пневматическим зажимом всех элементов.

Шасси БАЗ-5921 грузоподъемностью 6,3 т с экипажем из четырех человек предназначалось для монтажа оборудования СПУ серии 9П129 комплексов «Точка» и «Точка-У». Внешне этот вариант отличался клиновидной передней частью корпуса, небольшими лобовыми и узкими треугольными боковыми окнами с пуленепробиваемыми стеклами. В задней части его грузового отделения была смонтирована подъемная рампа с направляющими для пуска одной ракеты и гидравлическим механизмом изменения угла возвышения. В транспортном положении ракета располагалась горизонтально, а для сохранности груза и маскировки кормовой отсек сверху закрывался двумя длинными боковыми створками с дистанционным электрогидравлическим управлением. В состав дополнительного оборудования входила аппаратура навигационной привязки и подготовки запуска, четыре гидравлических домкрата и два топливных бака на 315 и 35 л, обеспечивавшие запас хода шасси 875 км. Габаритные размеры машины составляли 9486x2890x2375 мм.

Первая пусковая установка 9П129 ТРК «Точка» была построена на опытном шасси 5921 уже в 1971 году и снабжалась ракетой 9М79Б с максимальной дальностью полета 70 км. В 1971 – 1973 годах после проведения пробных запусков было организовано серийное производство ракет серии 9М79 с разными боеголовками (ядерная, фугасная, химическая, кассетная и др.). С 1976 года на серийных шасси 5921 завод «Баррикады» монтировал оборудование модернизированной пусковой системы 9П129М с ракетами 9М79 различных вариантов. В ТРК «Точка-У» с новой ракетой 9М79-1 (9М721) использовалась модернизированная установка 9П129М-1, у которой боевая масса возросла с 17945 до 18438 кг. В целях скрытности и неожиданности нанесения удара подъем ракеты в боевое положение (на угол 78º) производился за 15 с до старта. Время подготовки к пуску в зависимости от конкретных условий находилось в пределах от 2 до 16 минут. Для всех пусковых систем максимальная скорость передвижения по шоссе составляла 60 км/ч, на грунтовых дорогах – до 40 км/ч, по бездорожью – 10 – 15 км/ч, на плаву – 8,0 км/ч, запас хода – 650 км.

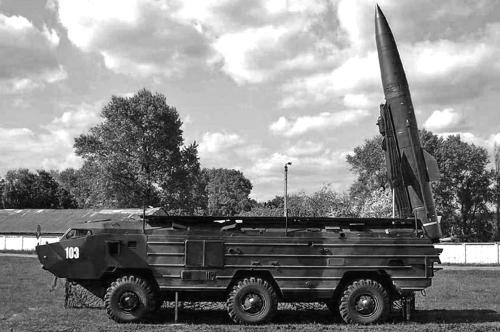

Пусковая установка 9П129М тактического ракетного комплекса «Точка» на шасси БАЗ-5921. 1978 год

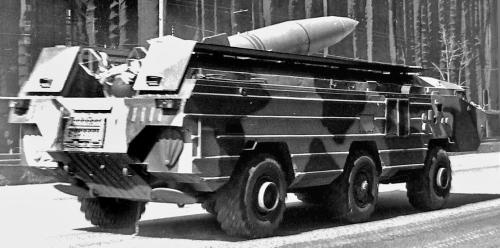

Пусковая установка 9П129М-1 комплекса 9К79-1 «Точка-У» на шасси БАЗ-5921 на параде 1990 года

Шасси БАЗ-5922 с полезной нагрузкой 6,8 т для ТЗМ серии 9Т218 отличалось от модели 5921 измененной формой корпуса с укороченным отделением управления для экипажа из двух человек, повышенной площадью остекления и увеличенным открытым кормовым отсеком с тентованным верхом. Его полезная длина составляла 7430 мм, ширина – 2360 мм. В нем горизонтально на специальных ложементах размещались две полностью снаряженные и готовые к пуску ракеты 9М79. В задней части машины устанавливался двухсекционный гидрокран для перегрузки ракет с транспортных машин на ТЗМ и на пусковую установку. Шасси 5922 снабжалось одним топливным баком вместимостью 315 л, имело габаритные размеры – 9470x2890x2440 мм и запас хода – 786 км. Первый образец ТЗМ 9Т218 также был построен в конце 1971 года, затем испытан и серийно выпускался с 1976-го. В комплексе «Точка-У» с ракетой 9М79-1 применялась доработанная машина 9Т218-1 боевой массой 18,4 т. Время ее развертывания на любой площадке и процесса перегрузки не превышало 19 минут. Скорости и запас хода всех ТЗМ соответствовали параметрам СПУ.

В 1980-е годы в целях снижения стоимости и повышения экономичности на шасси 5921 и 5922 в опытном порядке смонтировали серийные дизельные двигатели КамАЗ-7403 V8 мощностью 260 л.с. с более высоким моторесурсом. Эти прототипы получили индексы 5921М и 5922М. Они прошли испытания в разных климатических условиях, в горной и пустынной местности с жарким климатом. При этом стало ясно, что при установке в закрытых отсеках специально не подготовленных двигателей их система охлаждения не справляется со своими функциями и приводит к быстрому перегреву силовых агрегатов. В годы перестройки модернизация этих шасси не состоялась, работы над ними были прекращены.
