В серию 5937/5939 входили почти полностью унифицированные между собой шасси полной массой до 19 т, выполненные по бортовой схеме с разным расстоянием между первой и второй парами односкатных колес (2800+2600 мм). Машины снабжались четырехтактным дизельным двигателем 5Д20Б-300 V6 (15,9 л, 300 л.с.) танкового типа заднего расположения с непосредственным впрыском, который выпускал Барнаульский завод транспортного машиностроения «Барнаултрансмаш» (п/я А-7494). Он являлся модификацией мотора УТД-20 для первых гусеничных боевых машин пехоты (БМП) и снабжался жидкостным охлаждением, предпусковым подогревателем, установленным над мотором радиатором и дублированной системой запуска – от обычного электростартера и пневматической от газового баллона высокого давления (135 – 150 кгс/см²). Коробка передач была механической 5-ступенчатой и работала с двухступенчатой раздаточной коробкой, оборудованной встроенным симметричным межбортовым блокируемым дифференциалом. От нее крутящий момент передавался 16 карданными валами на одноступенчатые бортовые и колесные редукторы каждого борта. В трансмиссию входили также сухое двухдисковое сцепление и коробка отбора мощности на электрогенератор, компрессор и гидронасос. Индивидуальная независимая рычажно-торсионная подвеска каждого колеса обеспечивала достаточную проходимость, плавность хода и увеличение скорости движения на местности. Все шесть колес комплектовали широкопрофильными камерными шинами ИД-Б284 размером 1200x500-508 и системой регулирования внутреннего давления (в пределах 1,0 – 4,0 кгс/см²). Все герметизированные колесные барабанные тормоза имели пневмогидравлический привод с двумя ресиверами, рулевой механизм червячного типа был оборудован двумя поршневыми гидроусилителями двойного действия (для передних и задних колес), электрооборудование – однопроводное напряжением 24 В. Передвижение на плаву обеспечивалось двумя одноступенчатыми водометными движителями пропеллерного типа и за счет вращения всех колес, а управление машиной – отклонением заслонок водометов, встроенных в боковые водоводные каналы. Топливный бак вместимостью 320 л помещался по левому борту перед задним колесом. Все шасси оснащали автономной системой электропитания, двумя водоотливными насосами с электроприводом, фильтровентиляционной установкой, отопительно-вентиляционной ОВ-65Г, танковым переговорным устройством Р-124, ультракоротковолновой радиостанцией Р-123 и передними откидными волноотражающими щитами. В их комплект входили также автоматическая система пожаротушения «Роса», средства радиационной разведки и спецобработки, навигации и топопривязки, приборы ночного видения и наблюдения при движении на плаву.

Серийное 300-сильное шасси БАЗ-5937 для монтажа пусковых установок 9А33 комплексов «Оса»

Первые партии шасси оборудовали чуть укороченными корпусами с как бы обрезанной передней частью и плоской лобовой панелью, при этом световые приборы размещались в ограждениях по бокам отсека управления без боковых окон. В процессе серийного производства практически единственной внешней модификацией машин являлась удлиненная передняя остроносая часть корпуса со встроенными в нее светомаскировочными фарами и дополнительные угловые треугольные окна кабины, повышавшие обзорность с места водителя и безопасность перемещения в колоннах. Все варианты имели единый размер колеи (2275 мм), дорожный просвет – 430 мм и радиус поворота – 12 м. На суше они развивали максимальную скорость 70 км/ч, на воде – 8,0 км/ч, преодолевали 2-метровые рвы, 30-градусный подъем и косогор в 20º. На плаву максимальный крен составлял 15º. Контрольный расход топлива – 40 – 42 л на 100 км.

Прототипы всех трех типов шасси были построены в 1969 – 1970 годах, в декабре 1970 года первая предсерийная машина БАЗ-5937 сошла с временных площадок строившегося корпуса № 5. Серийное производство началось в 1972 году в новых корпусах № 5 и № 9, оборудованных специальными штампами для изготовления крупных корпусных деталей. Готовые шасси проходили испытания на герметичность в дождевой камере или в местных водоемах. При постоянной модернизации установленного на них зенитного комплекса 9К33 «Оса» и вспомогательных машин их основные характеристики и параметры за это время практически не изменились. К хроническим и не устраненным недостаткам всех машин относились повышенный износ шин управляемых колес и малая экономичность двигателя: эксплуатационный расход топлива достигал 170 л на 100 км.

Все три типа автомобилей-шасси являлись мобильной базой всех вариантов самоходного ЗРК 9К33 «Оса» малой дальности и двух систем обеспечения его боевых действий и обслуживания. Комплекс позволял поражать низколетящие цели, передвигавшиеся со скоростями до 500 м/с, на высотах от 25 м до 5 км и дальностях до 10 км. В его состав входили боевые машины серии 9А33 – самоходные пусковые установки (СПУ) с системами для запуска четырех или шести управляемых ракет 9М33 и средствами разведки и наведения, ТЗМ 9Т217 для перевозки боеприпасов, перезарядки и аварийной дозаправки боевой техники и полевые средства технической помощи и обслуживания. Для каждого вида машин служило свое собственное шасси, а их взаимные отличия состояли в конфигурации и вместимости корпусов, в весовых и габаритных параметрах, внутренней планировке, наборах дополнительного оснащения и комплектации. Все они обеспечивали передвижение ракетного комплекса в дневное время по шоссе с максимальной скоростью 60 км/ч и по грунтовым дорогам – 30 км/ч, ночью – от 10 до 25 км/ч, на плаву – 8 км/ч. Общей сборкой ЗРК «Оса» занимался Ижевский электромеханический завод (ИЭМЗ). Основная доля производства приходилась на шасси 5937 и 5939 для СПУ и ТЗМ, а шасси 5938 для машин техпомощи выпускали в существенно меньших объемах.

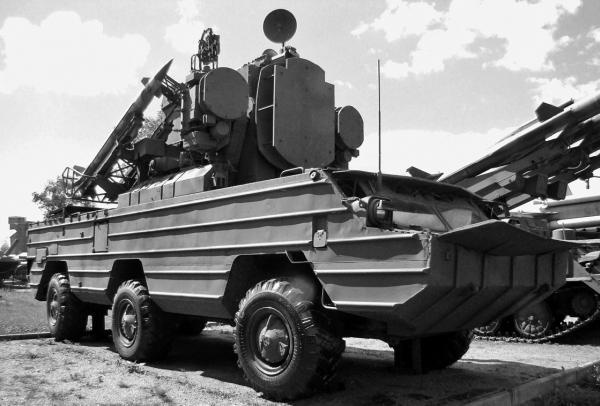

Пусковая установка 9А33Б «Оса» с четырьмя ракетами на шасси БАЗ-5937 первого выпуска. 1971 год

БАЗ-5937 – базовое 7,5-тонное шасси для монтажа оснащения всех типов СПУ (боевых машин) серии 9А33 комплекса 9К33 «Оса». Было укомплектовано 5-местной кабиной управления и дополнительной автономной системой электроснабжения с приводом от маломерного 40-сильного газотурбинного агрегата с центробежным компрессором производства Калужского опытного моторного завода (КОМЗ). В разных комплектациях шасси имело снаряженную массу 10,7 – 11,4 т. Его габаритные размеры без спецоборудования составляли – 9165x2782x1948 мм, запас хода – 738 км.

В 1969 – 1970 годах опытные образцы БАЗ-5937 стали базой первой СПУ 9А33 «Оса» и ее первой модификации 9А33А. После их испытаний 4 октября 1971 года ЗРК 9К33 «Оса» был принят на вооружение. В него входила вновь модернизированная система 9А33Б. В отличие от первых образцов с раздельными пусковым устройством и антенным постом на ней был смонтирован единый антенно-пусковой комплекс с двумя парами открыто расположенных ракет 9М33 со стартовой массой 128 кг и длиной 3158 мм, которые могли поражать цели на высотах от 200 м до 5 км и на дальности до 9 км. Вторым активным элементом являлась радиолокационная станция сантиметрового диапазона со стабилизированной в горизонтальной плоскости антенной поиска и сопровождения целей с круговым обзором, вращавшейся со скоростью 33 оборота в минуту. Во время движения она позволяла производить обнаружение воздушных целей на высотах от 50 м до 5 км и на дальности до 27 км. В комплект боевой машины входила также аппаратура разведки, наведения и связи. Боевая масса СПУ составляла 18 680 кг.
