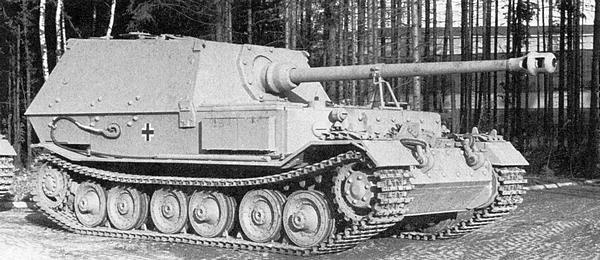

Тяжёлое штурмовое орудие «Фердинанд» перед его передачей в войска. Май 1943 года. Машина окрашена в жёлтый цвет (АСКМ).

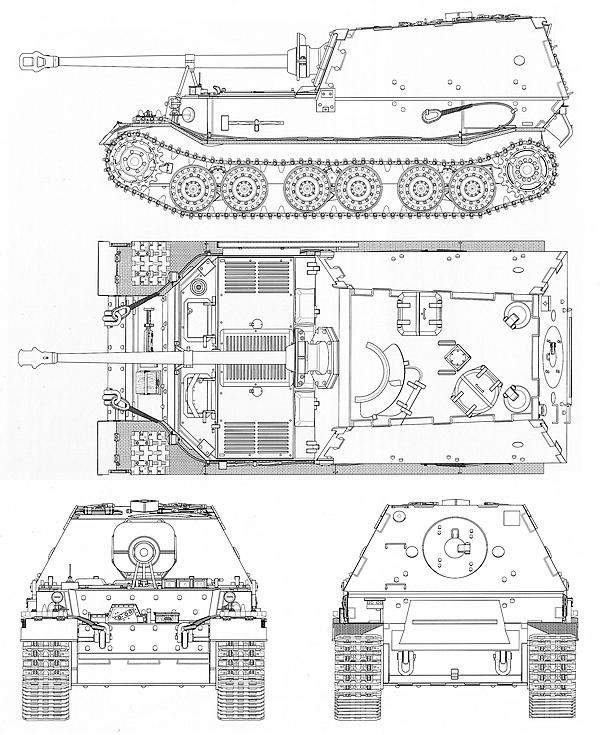

Тяжёлое штурмовое орудие «Фердинанд».

Задняя часть крыши отделения силовой установки состояла из трёх броневых плит, смонтированных на петлях, приваренных к лобовому листу рубки. В каждой плите имелось отверстие, сверху защищённое грибообразной броневой отливкой. Эти отверстия служили для выхода воздуха от двигателей.

В кормовом листе корпуса было три прямоугольных вентиляционных отверстия для выброса нагретого воздуха из боевого отделения. Сверху эти отверстия закрывались массивным кожухом из 40 мм брони.

По бокам в средней части надгусеничных ниш корпуса (в районе пятого опорного катка) имелось по одному отверстию для отвода выхлопных газов двигателей. В средней части днища корпуса располагалось пять люков, предназначенных для обслуживания силовой установки (слив воды из радиаторов, масла и топлива).

РУБКА

В задней части корпуса «Фердинанда» крепилась рубка боевого отделения в форме усечённой пирамиды. Она собиралась из броневых листов толщиной 200 (лоб), 80 (борта и корма) и 30 мм (крыша), соединённых в шип с последующей двойной обваркой. Кроме того, шиповое соединение бортовых и лобового листа было усилено восемью гужонами, по четыре с каждой стороны.

В нижней кромке бортовых и кормового листов рубки имелись пазы, которые входили в пазы в верхней части бортов корпуса. Крепление рубки с корпусом осуществлялось изнутри при помощи 8 изогнутых косынок — по три на каждом борту и две на корме. Каждая косынка крепилась двумя болтами к корпусу и двумя к рубке. Кроме этого с наружной стороны бортов у лобового листа рубки имелось по одной планке, каждая их которых крепилась к лобовому листу рубки и бортовому листу корпуса.

В крыше рубки имелось пять люков — для установки перископического прицела, два люка для посадки экипажа и два — для установки перископических приборов наблюдения.

Люк для прицела находился в передней части слева и закрывался крышкой, состоящей из трёх частей — две из них двигались по направляющим в плоскости потолка, а одна (задняя) открывалась наружу. У правого и левого бортов располагались двухстворчатые люки для посадки экипажа — прямоугольный (справа) над местом командира машины и круглый (слева) над местом наводчика. В заднем правом и левом углах крыши имелось два лючка, через которые могло вестись наблюдение за полем боя при помощи перископических приборов. Кроме того, в центре крыши размещался вентилятор, закрытый с боков квадратной броневой коробкой.

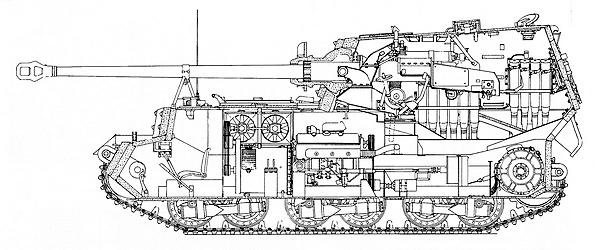

Продольный разрез тяжёлого штурмового орудия «Фердинанд».

В лобовом листе рубки имелось отверстие для шаровой маски 88-мм пушки Stuk 42. Снаружи маска закрывалась восьмигранным 80 мм бронелистом, закреплённым к основной броне при помощи 8 болтов диаметром 38 мм с пулестойкими головками.

В бортовых листах рубки располагалось по одному лючку с заглушками для стрельбы из личного оружия. В кормовом листе рубки было ещё три таких же лючка и, кроме того, в центре имелся большой круглый люк для демонтажа орудия и электродвигателей, а также для аварийного покидания самоходки расчётом. В его середине имелся небольшой лючок, который предназначался для загрузки в машину боекомплекта. В верхнем правом углу имелась специальная прямоугольная приварка для установки дополнительного антенного ввода.

ВООРУЖЕНИЕ

Вооружение самоходки «Фердинанд» состояло из 88-мм орудия Stuk 42 с длиной ствола в 71 калибр, созданного специально для вооружения «фердинандов» на основе новой 88-мм противотанковой пушки Pak 43.

Качающаяся часть пушки монтировалась в цапфах на секторном станке с винтом поворотного механизма. Снаружи механизм крепления защищён броневым полушаром, не являющимся опорной деталью. Для его защиты от заклинивания осколками снарядов на стволе пушки крепился специальный броневой щит. Орудие имело два противооткатных устройства, расположенных по бокам у верхней части ствола, и вертикальный клиновой затвор с полуавтоматикой копирного типа. Механизмы наведения располагались слева, у сиденья наводчика. Скорость наведения по горизонту составляла 1/4 градуса за один оборот маховичка, а по вертикали — 3/4 градуса за один оборот. Угол обстрела по горизонтали составлял 28 градусов, угол возвышения +14 и снижения -8 градусов. Перископический прицел имел дальности, градуированные для бронебойного снаряда до 2800 м и для осколочно-фугасного до 5000 м.

В рубке имелись постоянные укладки вдоль бортов на 38 выстрелов и, кроме того, дополнительные укладки на полу ещё до 25 выстрелов. В боекомплекте орудия имелись унитарные бронебойные, подкалиберные или осколочно-фугасные выстрелы.

В некоторых источниках упоминается о вооружении «фердинандов» ручными пулемётами MG-42 для самообороны (некоторые авторы пишут даже о том, что в ходе боёв на Курской дуге некоторые экипажи вели огонь из пулемёта через ствол орудия), однако в документах, имеющихся в распоряжении автора, а также в серьёзных западных изданиях о «Фердинанде» никаких упоминаний о пулемёте не встречается. Любопытно, что в отчёте об испытании трофейного «Фердинанда» на НИБТ полигоне по поводу вооружения говорилось следующее: «Упоминаемый в некоторых описаниях пулемёт МГ-42, видимо устанавливался только в опытных вариантах машины, т. к. в серийных экземплярах, применявшихся на фронте, установочное место для пулемёта закрыто дополнительным броневым листом (экраном) и изнутри заварено вставкой.

Судя по габаритам выстрелов и весах боевых зарядов, 88-мм пушка обр. 43 года является новой системой, обладающей большей мощностью в сравнении с ранее имеющимися в германской армии системами калибра 88-мм (88-мм зенитные пушки обр. 18 и обр. 36 гг.)».

СИЛОВАЯ УСТАНОВКА

Оригинальностью «Фердинанда» являлась электрическая система передачи вращающегося момента от первичных двигателей к ведущим колёсам двигателя. Благодаря этому в машине отсутствовали такие узлы, как коробка перемены передач и главный фрикцион, а, следовательно, и приводы управления ими.

Силовая установка «Фердинанда» состояла из двух 12-цилиндровых карбюраторных двигателей Maybach HL 120TRM мощностью 265 л.с. каждый, установленных параллельно. Они имели специальную форму картера с фланцем для крепления корпуса генератора постоянного тока Siemens Typ aGV напряжением 385 В. Коленчатый вал двигателя также заканчивается фланцем, к которому крепится вал якоря генератора. Таким образом, корпус и якорь генератора имели жёсткие фланцевые крепления к двигателю. Маховики у двигателей отсутствовали и их роль выполняли якоря генераторов.
